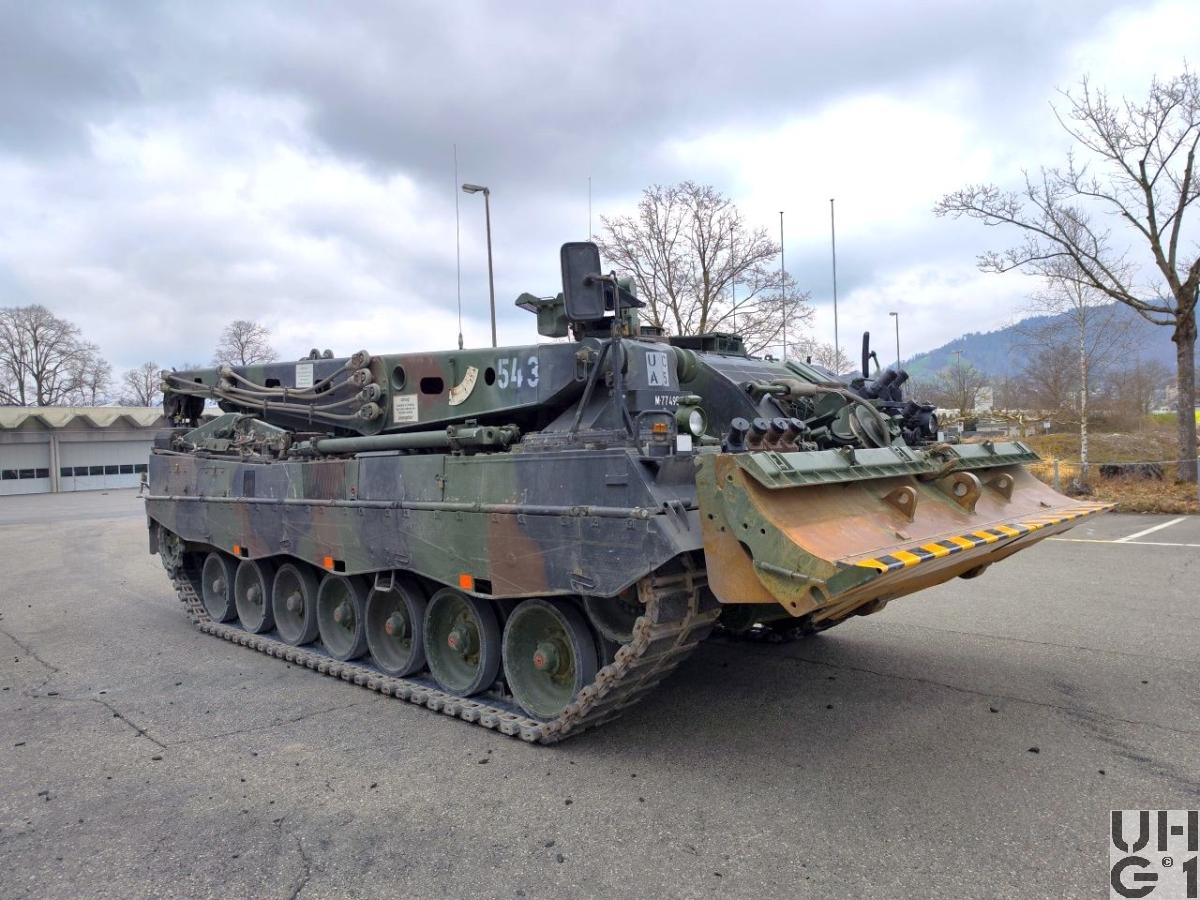

Allgemein | |
| Hersteller | Krauss-Maffei Wegmann |
| Herstellungsland | Deutschland |
| Herstellungsjahr | 2004 bis 2005 |
| Im Truppeneinsatz | Seit 2004 |
| M+ Nummer | M+77481 bis M+77505 |
| Anzahl Fahrzeuge | 25 Stück |
| Kategorie | Bergepanzer |
| Besatzung | 4 Mann, Kommandant, Fahrer, Beobachter, Mechaniker Bergepanzer |
| Kampfgewicht | 58680 kg |
| Leistungsgewicht | 25,56 PS/t |
| Länge gesamt | 9550 mm |
| Breite gesamt | 3580 mm |
| Höhe gesamt | 2980 mm |
| Bodendruck | 0,86 kg/cm² |
| Bodenfreiheit | 511 mm |
| Spurlänge | 4950 mm |
| Raupenbreite | 630 mm |
| Raupenart | Verbinderraupe |
| Max. Geschw. Strasse | 68 km/h |
| Max. Geschw. Gelände | 68 km/h |
| Tankinhalt | 1500 Liter |
| Überschreitfähigkeit | 3000 mm |
| Watfähigkeit | 2250 mm |
| Federung | Drehstabfederung |
| El. Spannung | 24 Volt |
| Panzerung | Max. 120 mm, die Panzerung bietet Schutz gegen leichte Infanteriwaffen und Granatsplitter |
| Funkgerät | SE 412 k, später 2 Funkstationen SE-235, interne Bordsprechverbindung |
Motor | |
| Typ | MTU MB, Typ 873 Ka 501 |
| Anzahl Zylinder | 12 Zylinder V 90° Viertakt |
| Leistung | 1500 PS bei 2600 U/min |
| Bohrung | 170 mm |
| Hub | 175 mm |
| Hubraum | 47600 cm³ |
| Treibstoff | Diesel |
| Antriebslage | Hinten |
Getriebe | |
| Typ | Renk HSWL 354 Hydromechanisch 4 Vorwärtsgänge 2 Rückwärtsgänge |
Bewaffnung | |
| Hauptwaffe | Keine |
| Mg | 1 Stück 12,7 mm Mg 64/93 |
| Lyran | Keine |
| Nebelwerfer | 16 Stück 7,6 cm Nebelwerfer 87 |
Munitionsvorrat | |
| Hauptwaffe | Keine |
| Mg | 1200 Schuss |
| Lyran | Keine |
| Nebelwerfer | 48 Patronen |
| Bemerkungen | Bergeeinrichtung: Hauptwinde: Rotzler TR 650/3 Zugkraft 1. Gang 34300 kg, 2. Gang 4700 kg Seillänge nutzbar 140 m Seildurchmesser 33 mm Hilfswinde: Rotzler HZ 010 Zugkraft 1350 kg Seillänge 230 m Seildurchmesser 7,2 mm Krananlage: Hakenlast 30000 kg Hakenhöhe 7900 mm Ausladung 4700 mm Schwenkbereich 270° Hubwinde: Hub 12000 mm Hebekraft 5200 kg Seillänge 78 m Seildurchmesser 16 mm Anhängelast: 63000 kg Räum- und Stützanlage: Räumschildbreite 3420 mm Räumschildbreite mit Verbreiterungen 4050 mm Räumschildhöhe 790 mm Reisszahntiefe 400 mm Einteilung: Pz Bat Pz Gren Bat Pz Sap Bat Art Abt |
