Spz AMX-VTP

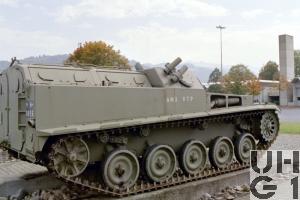

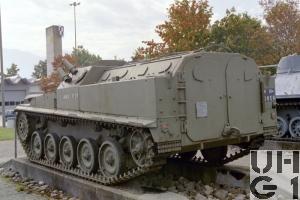

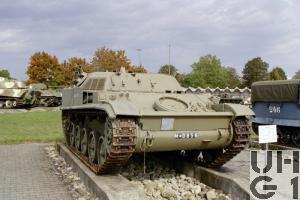

Spz AMX-VTP, Foto K+W Thun Spz AMX-VTP, Foto K+W Thun Spz AMX-VTP Spz AMX-VTP Spz AMX-VTP


Allgemein
HerstellerAtelier de Construction in Roanne
HerstellungslandFrankreich
Herstellungsjahr1959
Im Truppeneinsatz1960 bis 1961
Nur für Versuche
M+ NummerM+0856
Anzahl Fahrzeuge1 Fahrzeug
KategorieSchützenpanzer
Besatzung12 Personen
1 Kommandant
1 Fahrer
10 Panzer Grenadiere
Gewicht12'500 kg gefechtsbereit
Leistungsgewicht19,20 PS/t
14,12 kW/t
Länge5'544 mm Fahrzeug
Breite2'520 mm Fahrzeug
2'540 mm Fahrzeug über Raupen aussen
1'810 mm Fahrzeug über Raupen innen
2'160 mm Spurweite
Höhe2'325 mm Fahrzeug Luken geschlossen
BodendruckGelände 0,6 kg/cm²
Strasse 29,3 kg/cm²
Bodenfreiheit350 mm
Spurlänge2'160 mm
6'500 mm Radiuslenkung
2'650 mm Ortslenkung
Überschreitfähigkeit1'600 mm
650 mm Kletterfähigkeit
60% Steigfähigkeit
Watfähigkeit1'000 mm
Raupenbreite350 mm
Geschwindigkeit Strasse60 km/h
Geschwindigkeit Gelände20 km/h
Tankinhalt435 Liter Benzin
230 Liter Treibstoffbehälter links
205 Liter Treibstoffbehälter rechts
180 Liter / 100 km Verbrauch Strasse
270 Liter / 100 km Verbrauch Gelände
240 km Reichweite Strasse
170 km Reichweite Gelände
FahrwerkPro Seite
1 Seitenantrieb vorne
5 Torsionsstäbe
1 Schwingarm vorne
3 Schwingarme Mitte
1 Schwingarm hinten
1 Stossdämpfer vorne aussen
1 Stossdämpfer hinten innen
1 Elastischer Schwingarm Anschlag vorne
4 Starre Schwingarm Anschläge mitte und hinten
5 Laufrollen
4 Tragrollen
1 Spannvorrichtung hinten
1 Scharnierraupe
RaupenartScharnierraupe aus Stahl
84 Raupenglieder pro Seite
Elektrische Spannung24 Volt
4 Batterien zu 6 Volt 150 Ah
In Serie geschaltet
Hinten im Kampfraum montiert
Minus Pol an Masse
Panzerung30 mm Vorne
20 mm Seitlich
15 mm Hinten
15 mm Dach
15 mm Türen
Ãœbermittlungsmittel


Hauptmotor
HerstellerSOFAM / ACCA
Typ8 GX.b
Anzahl Zylinder8 Zylinder Motor
Liegende Zylinder
Viertakt
Vergaser
Hersteller Zenith
Typ 50 HNXAR
2 Horizontal-Geländevergaser mit Strömungsregler
Hängende Ventile von 2 Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb über geradeverzahnte Zahnräder von Kurbellwelle über je 1 Zwischenrad auf die zwei Nockenwellen
Trockensumpfschmierung
Leistung240 PS / 176,51 kW bei 3'200 U/min
Drehmoment53 mkg / 519 Nm bei 3'200 U/min
Bohrung112 mm
Hub105 mm
Hubraum8'272 cm³
TreibstoffBenzin
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Klauengetriebe unsynchronisiert
5 Vorwärtsgänge
1 Rückwärtsgang
Fünfter Gang als Schnellgang ausgeführt
Übersetzungen
1. Gang 1:0,168
2. Gang 1:0,372
3. Gang 1:0,631
4. Gang 1:1,00
5. Gang 1:1,432
R. Gang 1:0.160
Kupplung
Zweischeiben Trockenkupplung
Mechanisch über Gestänge betätigt
Differentiallenkung
Typ Cleveland
Radiuslenkung:
Min. R=6'500 mm
Die Bremstrommeln sind mit dem Differential zusammen als Einheitaufgebaut
Ortslenkung:
Blockieren einer Raupenkette, nur im 1. Gang und Rückwärtsgang, indem mit einer Trockenbandbremse eine Differentialseite gehalten wird
Ritzelantrieb
In einer Einheit auf die Antriebsachse montierbar
Kronenrad innenverzahnt
Untersetzung 1:0,238
Bremsen
Das Bremsen bei Fahrt geschieht durch das gleichmässige Ziehen der beiden Radiuslenkhebel.
Als Standbremse dient ein Fusspedal mit Arretierklinke.
Diese wirkt über einen Ausgleich auf die beiden Trockenbremsen (Ortslenkung) und ist mit den Ortslenkhebeln kombiniert.


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr7,5 mm Maschinengewehr 1951
7,5 mm Mg 51
Hersteller Eidgenössische Waffenfabrik Bern
Konstrukteur A. Kipfer
Technische Daten
Zündung mechanisch durch Schlagstift
Luftgekühlter Rückstosslader
Stützklappenverschluss
Seriefeuer ab offenem Verschluss
7,5 mm Kaliber
360° Seitenrichtbereich
1'000 Schuss / min Feuergeschwindigkeit
16 kg Gewicht
1'270 mm Gesamtlänge
563 mm Lauflänge
4 Züge
Konstanter Rechtsdrall
270 mm Drallänge
Patronenzufuhr über Metallgurten aus Gurtenkisten
200 Patronen pro Gurtenkiste
50 Patronen pro Trommelmagazin
Kampfmunition
7,5 mm GP 11
7,5 mm St Ke Pat 11
7,5 mm Lsp Pat 11
Markiermunition
7,5 mm Mark Pat Mg
Manipuliermunition
7,5 mm Gw Manip Pat
LyranKeiner
Nebelwerfer8 cm Nebelwerfer 1951
8 cm Nbw 51
Hersteller Lacroix Frankreich
Entwickler Lacroix Frankreich
Technische Daten
4 Nebelwerfer
2 Rampen à  je 2 Nebelwerfer
Links und rechts am Aufbau
Elektrische Schussauslösung
80,5 mm Kaliber
345 mm Gesamtlänge
306 mm Rohrlänge
30 - 70 m Wurfweite
35 - 40 Sek Brenndauer
Kampfmunition
8 cm Nb Pat 51 el Zü
Manipuliermunition
8 cm Manip Nb Pat 51


Munitionsvorrat
HauptwaffeX
Maschinengewehr3'000 Patronen
LyranX
NebelwerferX
Bemerkungen
