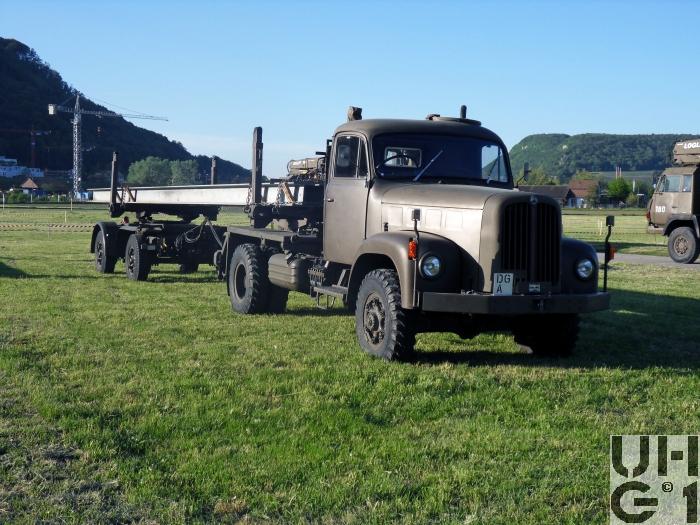

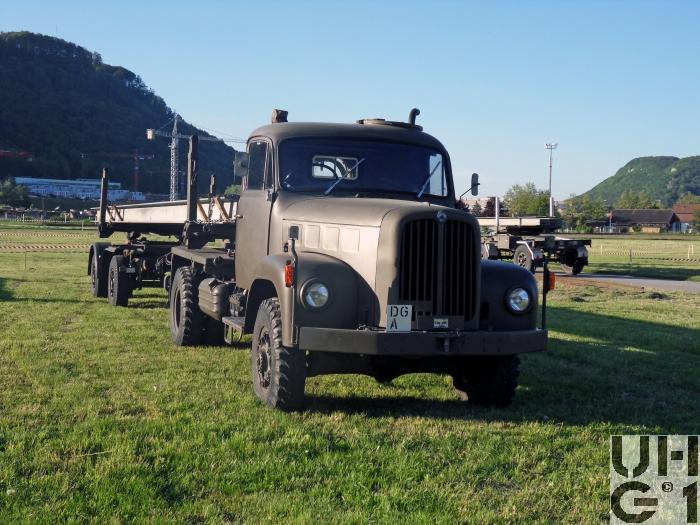

Saurer 2 DM, Langmatw 5.0 t sch gl 4x4

Saurer 2 DM, Langmatw 5 t sch gl 4x4 Saurer 2 DM, Langmatw 5 t sch gl 4x4 Saurer 2 DM, Langmatw 5 t sch gl 4x4 Saurer 2 DM, Langmatw 5 t sch gl 4x4 Saurer 2 DM, Langmatw 5 t sch gl 4x4


Abmessungen
Länge7120 mm Fahrzeug
8250 mm Fahrzeug mit Anhänger verladen
1270 mm Ãœberhang vorne
1900 mm Ãœberhang hinten
34° Überhangwinkel vorne
30° Überhangwinkel hinten
Breite2300 mm Fahrzeug
1898 mm Spurweite vorne
1711 mm Spurweite hinten
Höhe2880 mm Fahrzeug
790 mm Zughaken vorne
845 mm Zughaken hinten
270 mm Bodenfreiheit
225 mm Bauchfreiheit
Leergewicht7700 kg Fahrzeug
3000 kg Anhänger
10700 kg Fahrzeug mit Anhänger verladen
Nutzlast5000 kg Fahrzeug
7000 kg Anhänger
Gesamtgewicht12700 kg Fahrzeug
10000 kg Anhänger
4500 kg Max. Achslast vorne
10000 kg Max. Achslast hinten
Radstand4200 mm
Wendekreis17050 mm


Motor
TypSaurer
Typ CT3D
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Einlassventile mit Schirm
Bohrung115 mm
Hub130 mm
Hubraum8100 cm³
Verdichtung17,45:1
TreibstoffDiesel
PS/kW135 PS / 99 kW (DIN) bei 2200 U/min
Drehmoment490 Nm bei 1300 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Saurer
Typ 2 D
Mechanisches Zahnrad Wechselgetriebe mit Schnellganggruppe
Sämtliche Gänge synchronisiert und positiv verriegelt
8 Vorwärtsgänge
2 Rückwärtsgänge
Stockschaltung
Pneumatische Schalthilfe
Vorwählhebel für Schnellgang links unter Lenkrad
Übersetzung
1. Gang 7,658:1
2. Gang 5,489:1
3. Gang 3,888:1
4. Gang 2,787:1
5. Gang 2,011:1
6. Gang 1,442:1
7. Gang 1,000:1
8. Gang 0,717:1
1. Gang Retour 6,873:1
2. Gang Retour 4,780:1


Verteilergetriebe
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang ohne Synchronisation
Stets Allradantrieb
Sperrbares Stirnraddifferential zwischen Vorder- und Hinterachse
Übersetzung
1,266:1 Strassengang
2,585:1 Geländegang

Bedienung der Schaltung
Schalthebel Schwarz: Hauptgetriebe
Schalthebel Rot: Strassen- oder Geländegang
Schalthahn: Für Differentialsperren 1 und 2
                    Pneumatisch betätigt
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebAllradantrieb permanent
AchsenVorne
Starrachse
Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung
Ãœbersetzung 6,14:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Bereifung Firestone Super All Traction 9.00 - 20, 12 Ply, 136/133 J
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung
Ãœbersetzung 6,14:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hilfsfeder
Differentialsperre, pneumatisch betätigt
Bereifung Firestone Super All Traction 9.00 - 20, 12 Ply ,136/133 J
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Handbremse
Pneumatisch unterstützt
Auf Hinterräder wirkend
DauerbremseAuspuff Staudruckbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank Stahl zu 160 Liter Diesel
Rechts am Chassis
Anhängelast8000 kg
1000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit1. Gang Strasse 6,80 km/h
1. Gang Gelände 3,35 km/h
2. Gang Strasse 9,50 km/h
2. Gang Gelände 4,68 km
3. Gang Strasse 13,4 km/h
3. Gang Gelände 6,60 km/h
4. Gang Strasse 18,8 km/h
4. Gang Gelände 9,25 km/h
5. Gang Strasse 26,0 km/h
5. Gang Gelände 12,8 km/h
6. Gang Strasse 36,3 km/h
6. Gang Gelände 17,8 km/h
7. Gang Strasse 52,5 km/h
7. Gang Gelände 25,7 km/h
8. Gang Strasse 72,8 km/h
8. Gang Gelände 35,8 km/h
1. Gang Retour Strasse 7,60 km/h
1. Gang Retour Gelände 3,75 km/h
2. Gang Retour Strasse 10,9 km/h
2. Gang Retour Gelände 5,38 km/h
60 km/h Max. Beladen
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 135 Ah
Minus Pol an Masse
Links am Chassis
Sitzplätze3 Personen
Anzahl Fahrzeuge1 Fahrzeug
Im Truppeneinsatz1970 bis 1999
BemerkungenM+Nummer
M+82109

Einteilung
Genie Stabs Kompanien

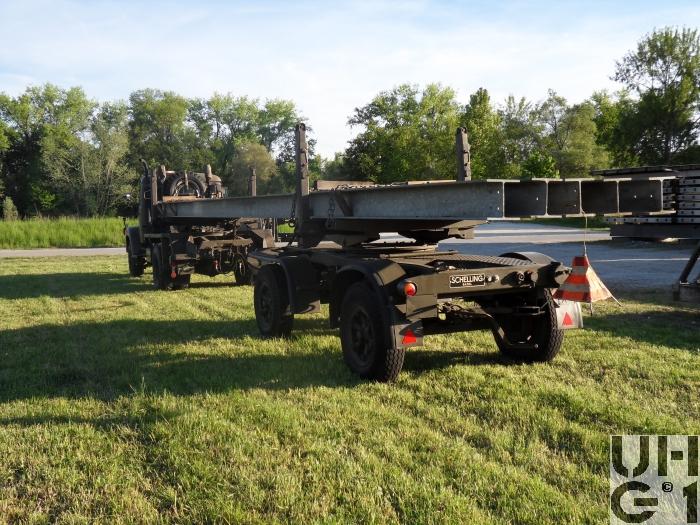

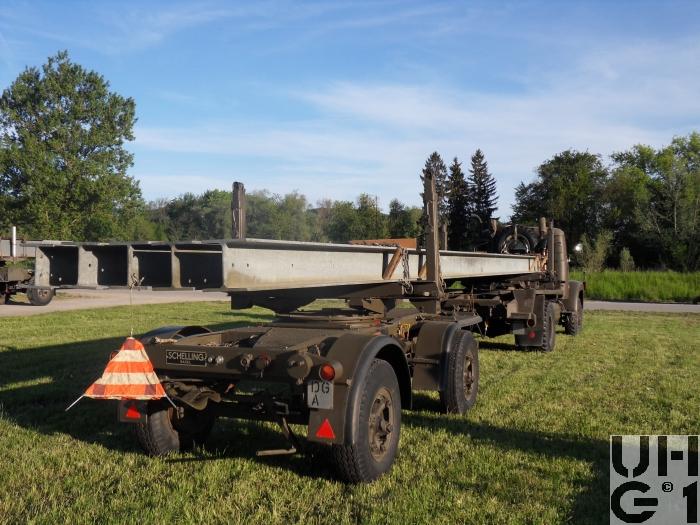

Anhänger
Langmatanh 7 t Schelling
3000 kg Leergewicht
7000 kg Nutzlast
10000 kg Gesamtgewicht
5950 mm Länge mit Deichsel
2300 mm Breite
2710 mm Höhe
2800 mm Radstand

Seilwinden
Das Fahrzeug hat hinter der Kabine zwei Seilwinden zum aufladen des Langmaterials und des Anhängers eingebaut.

Technische Daten Seilwinden
Zugkraft pro Trommel: 3 t im Direktzug
Seillänge: 75 m
Seildurchmesser: 11 mm
Untersetzung: 1:17,3 ins Langsame
Mittlere Seilgeschwindigkeit: 19 m / Min
