FBW L50V-E4A

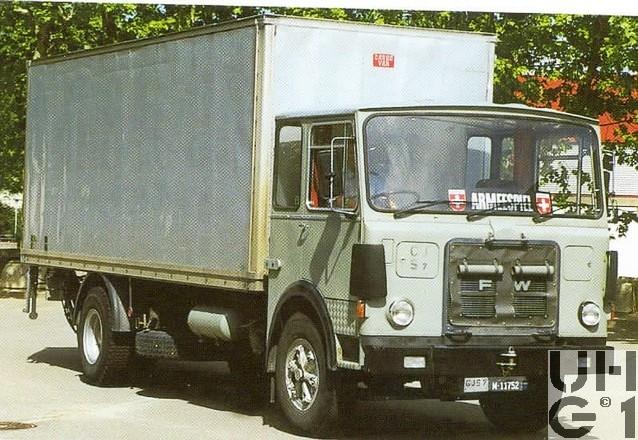

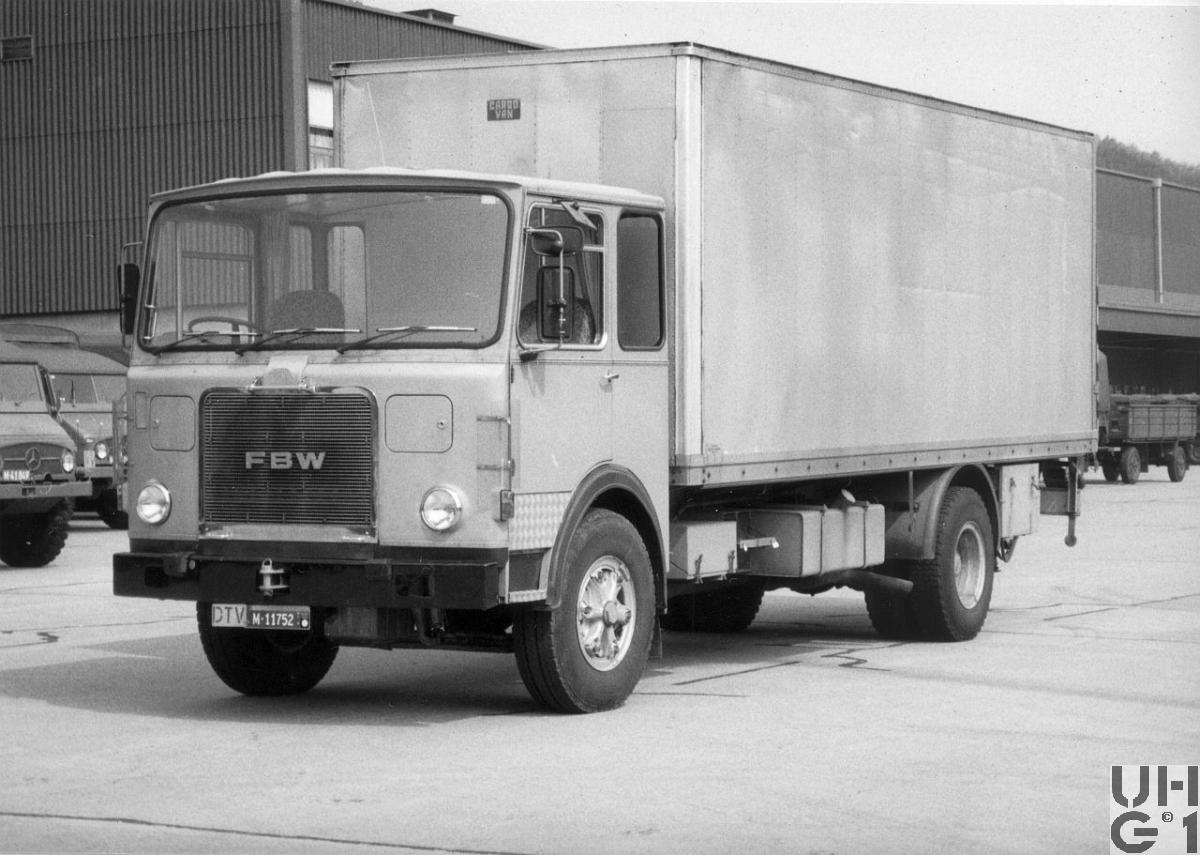

FBW L50V-E4A Kofferaufbau



Abmessungen
Länge
Breite2300 mm
Höhe
Leergewicht
Nutzlast
Gesamtgewicht16000 kg Fahrzeug
Radstand5200 mm
Wendekreis19800 mm


Motor
TypFBW
Typ E4A
Zylinder6 Zylinder Reihenmotor
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung128 mm
Hub150 mm
Hubraum11575 cm³
Verdichtung16,5:1
TreibstoffDiesel
PS/kW280 PS / 205 kW (DIN) bei 2000 U/min
Drehmoment1127 Nm bei 1350 U/min


Kraftübertragung
GetriebeHauptgetriebe
ZF
AK 6-80
Allklauen Sechsgang Getriebe mit elektropneumatischer Gruppenschaltung
Stockschaltung
12 Vorwärtsgänge
2 Rückwärtsgänge
Übersezung
1. Gang 9,00:1
2. Gang 7,18:1
3. Gang 5,18:1
4. Gang 4,14:1
5. Gang 3,14:1
6. Gang 2,50:1
7. Gang 1,94:1
8. Gang 1,54:1
9. Gang 1,34:1
10. Gang 1,07:1
11. Gang 1,00:1
12. Gang 0,80:1
1. R-Gang 8,45:1
2. R-Gang 6,70:1

Die 6 Vorwärtsgänge sowie der Rückwärtsgang des Hauptgetriebes werden von Hand geschaltet. Die zusätzlichen Gänge der elektropneumatischen Vorschaltgruppe können durch umlegen des elektrischen Kippschalters am Ganghebel betätigt werden. Somit ist es möglich, zu jedem Normalgang über die Vorschaltgruppe den Schnellgang dazu zu schalten.
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebHinterradantrieb
AchsenVorne
Starrachse als Faustachse ausgebildet
Halbeliptische Längsblattfedern
Hydraulische, doppeltwirkende Teleskopstossdämpfer
Bereifung 11.00 - 20, 14 Ply
Einfachbereifung
Hinten
Starrachse als Banjo Achse ausgebildet
Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung
Differentialsperre elektro-pneumatisch betätigt
Überstzung 6,57:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Zusatzfedern
Bereifung 11.00 - 20, 14 Ply
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne und hinten
FeststellbremseMechanische Handbremse mit Druckluftunterstützung
Auf die Hinterräder wirkend
DauerbremseAuspuff Staudruckbremse
Mechanisch über Gestänge betätigt


Diverses
Tankinhalt1 Tank zu 200 Liter Diesel
Links am Chassis
Anhängelast20000 kg vorne
6000 kg hinten
SeilwindeKeine
Höchstgeschwindigkeit84 km/h
Elektrische Anlage24 Volt
2 Batterien à 12 Volt 120 Ah
Links am Chassis vor Dieseltank
Minus Pol an Masse
Sitzplätze4 Personen
Anzahl Fahrzeuge1 Stück
Im TruppeneinsatzAb 1977
BemerkungenChassis Nummer
1977: 6648

M+ Nummer
M+11752
A+20131 Später

Aufbau
Trösch

Einsatz
Materialtransport für Militärspiel
