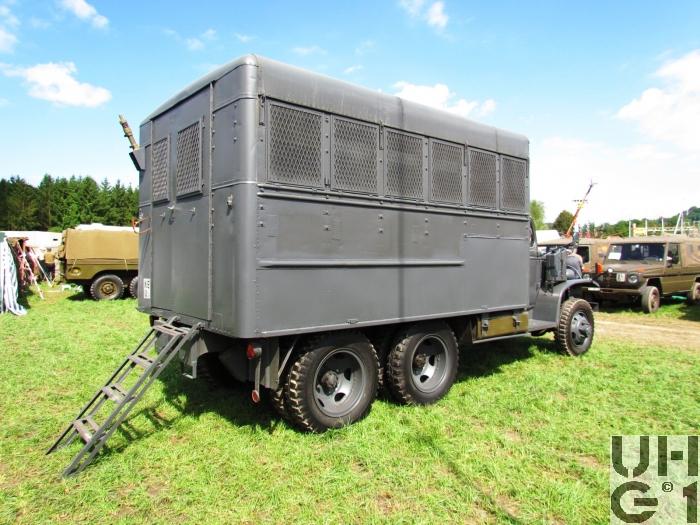

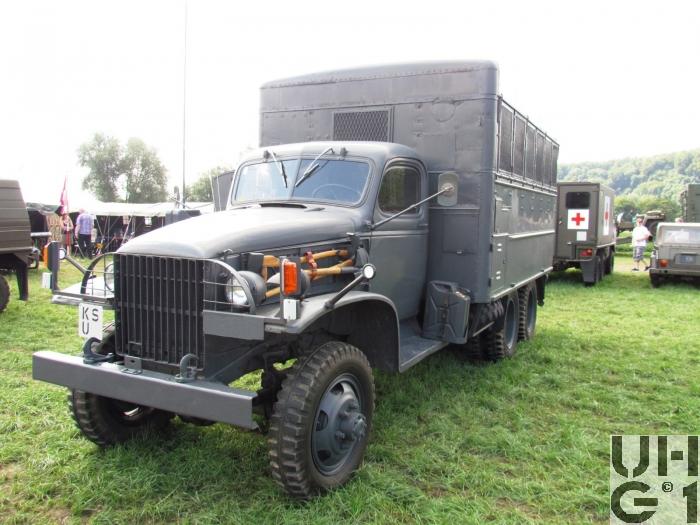

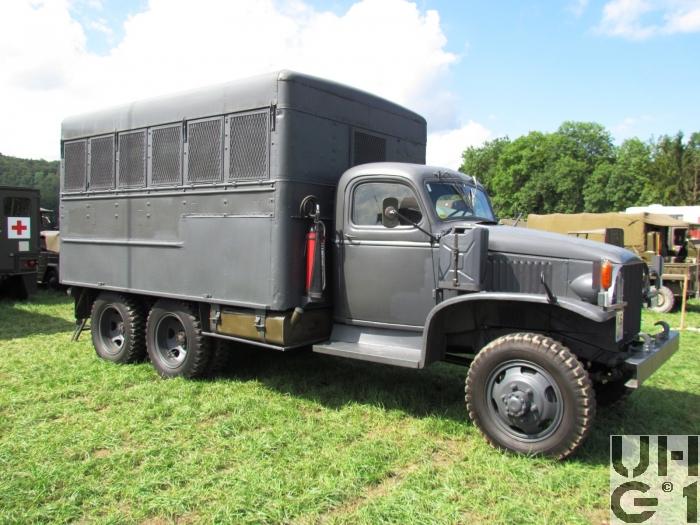

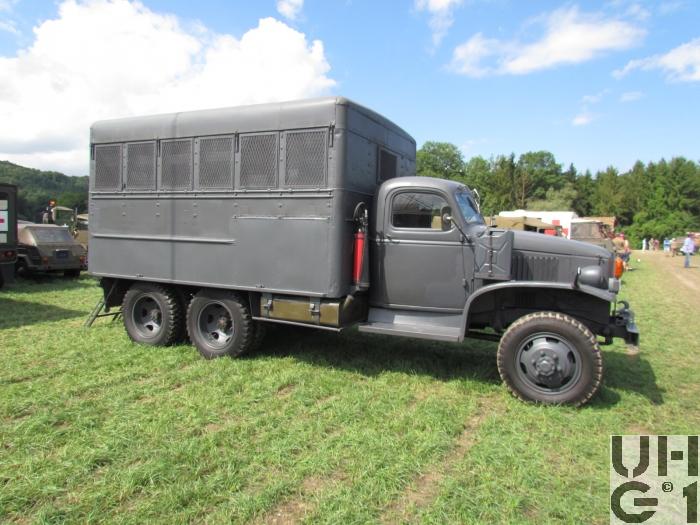

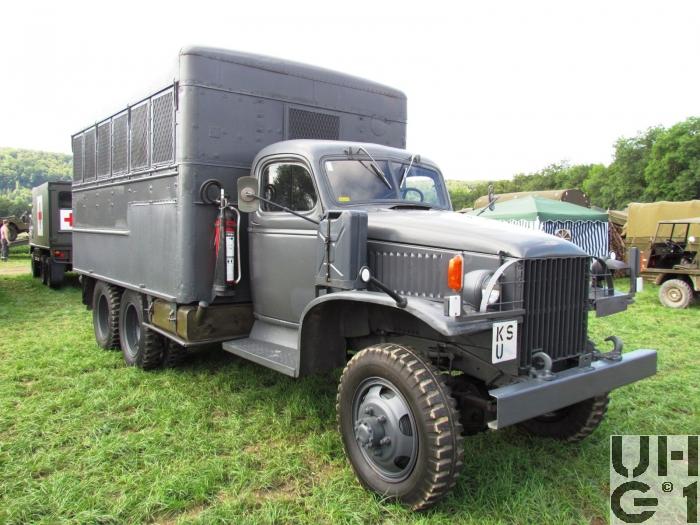

GMC CCKW 353 A2, Wew sch gl 6x6

GMC CCKW 353 A2, Wew sch gl 6x6 GMC CCKW 353 A2, Wew sch gl 6x6 GMC CCKW 353 A2, Wew sch gl 6x6 GMC CCKW 353 A2, Wew sch gl 6x6 GMC CCKW 353 A2, Wew sch gl 6x6


Abmessungen
Länge6'570 mm Fahrzeug
700 mm Ãœberhang vorne
1'032 mm Ãœberhang hinten
51° Überhangwinkel vorne
36° Überhangwinkel hinten
Breite2'400 mm Fahrzeug
1'530 mm Spurweite vorne
1'720 mm Spurweite hinten
Höhe3'000 mm Fahrzeug
770 mm Zughaken hinten
760 mm Wattiefe
250 mm Bodenfreiheit
330 mm Bauchfreiheit
Leergewicht9'100 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht9'100 kg Fahrzeug
2'270 kg Max. Achslast vorne
5'665 kg Max. Achslast hinten je Achse
Radstand3'648 mm + 1'120 mm
Wendekreis22'300 mm bei Hinterradantrieb
23'500 mm bei Allradantrieb


Motor
TypGMC
Typ 270
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Zenith
Typ 28 AV II bis Ch. Nr. 321077
Hersteller Zenith
Typ 30 BW 11 GM ab Ch. Nr. 321078
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile, von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung96,040 mm
Hub101,60 mm
Hubraum4'424 cm³
Verdichtung6,75:1
TreibstoffBenzin
PS/kW104 PS / 79 kW bei 2'750 U/min
Drehmoment330 Nm bei 1'800 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller GMC/Chevrolet Corporation
Mechanisches Schubrad Wechselgetriebe
5 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 6,06:1
2. Gang 3,50:1
3. Gang 1,80:1
4. Gang 1,00:1
5. Gang 0,79:1
R. Gang 6,00:1

Verteilergetriebe
Hersteller GMC/Chevrolet Corporation
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang
Vorderradantrieb ausschaltbar
Übersetzung
1,16:1 Strassengang
2,63:1 Geländegang

Bedienung der Schaltung
1 Schalthebel für Hauptgetriebe
1 Schalthebel für Strassen- und Geländegang
1 Schalthebel für Vorderradantrieb
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebHinterradantrieb
Vorderradantrieb mechanisch zuschaltbar
AchsenVorne
Hersteller GMC/Chevrolet Corporation
Typ Banjo
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 6,60:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung Firestone Ground Grip Type-ND 7.50 - 20, 8 Ply
Einfachbereifung
Hinten
Hersteller GMC/Chevrolet Corporation
Typ Banjo
Starrachsen
Antriebsachsen mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 6,60:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern, die je auf einem Privotzapfen drehbar gelagert und an jedem Ende auf eine der beiden Hinterachsen abgestützt sind
Achsführung durch 4 gummigelagerte Torsionsstäbe unten und 2 gummigelagerte Torsionsstäbe oben
Bereifung Firestone Ground Grip Type-ND 7.50 - 20, 8 Ply
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Hydrovac-Block Bremskraftverstärker
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle der hintersten Achse wirkend
Über Handbremshebel und Gestänge betätigt
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 151,4 Liter Benzin
Rechts am Chassis
Anhängelast6'300 kg
SeilwindeKeine
Höchstgeschwindigkeit72 km/h
3,2 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie 6 Volt 120 Ah
Minus Pol an Masse
Rechts unterhalb Führerkabine
Anlasser über Fusspedal betätigt
Sitzplätze2 Personen
Anzahl Fahrzeuge289 Werkstattwagen mit geschlossener oder offener Kabine und Amerikanischem oder Schweizer Aufbau
Im Truppeneinsatz1946 bis 1996
