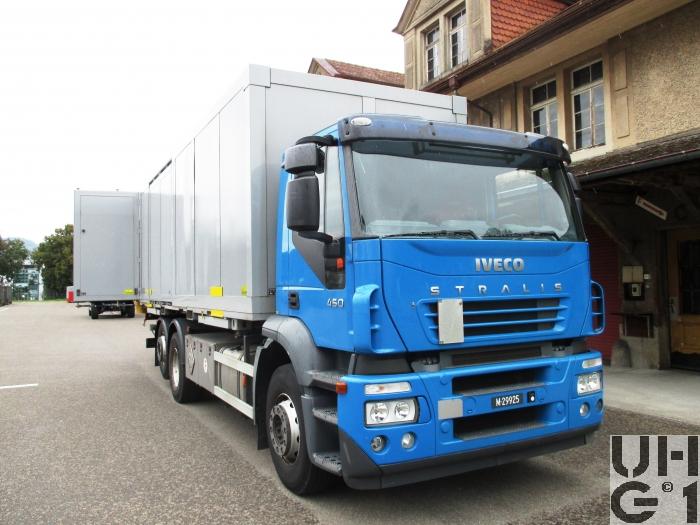

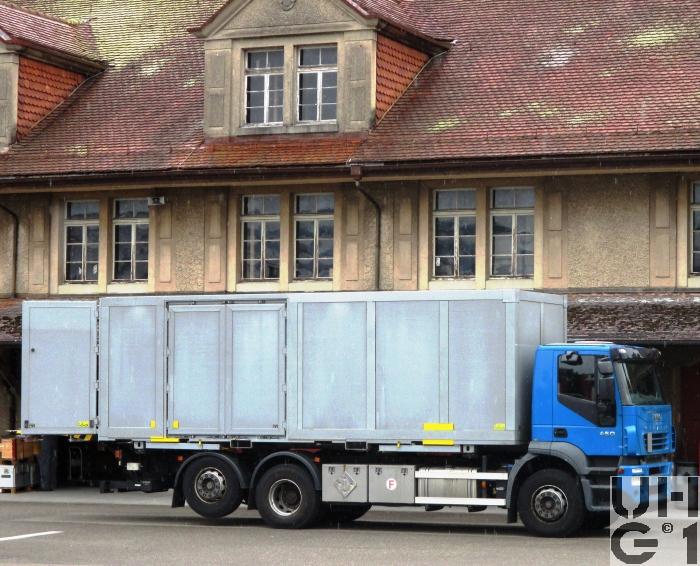

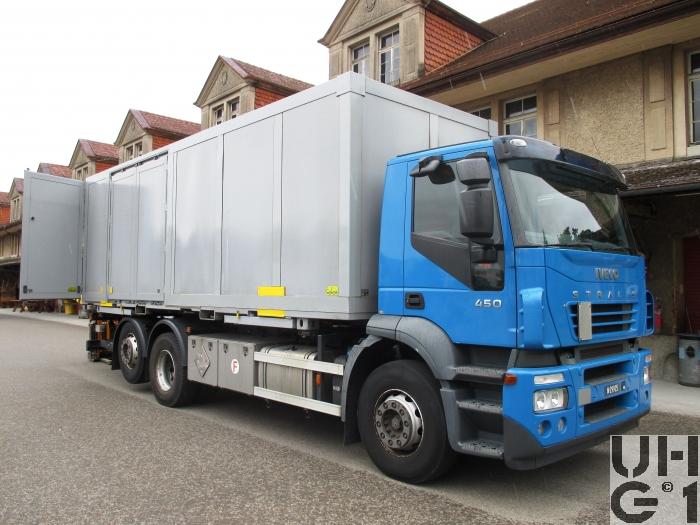

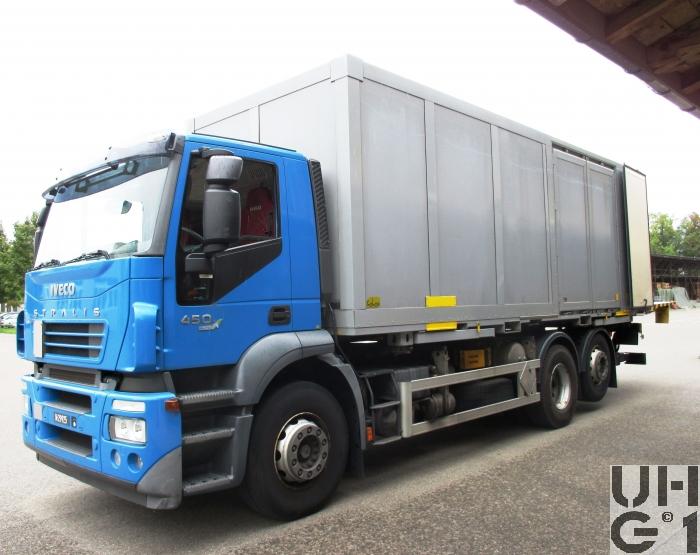

IVECO Stralis AD 260 S 45 Y/FS CM Lastw Für WA Hebu 16 t 6x2

IVECO Stralis AD 260 S 45 Y/FS-CM 6x2x4 Lastw für WA Hebu 16 t 6x2 IVECO Stralis AD 260 S 45 Y/FS-CM 6x2x4 Lastw für WA Hebu 16 t 6x2 IVECO Stralis AD 260 S 45 Y/FS-CM 6x2x4 Lastw für WA Hebu 16 t 6x2 IVECO Stralis AD 260 S 45 Y/FS-CM 6x2x4 Lastw für WA Hebu 16 t 6x2 IVECO Stralis AD 260 S 45 Y/FS-CM 6x2x4 Lastw für WA Hebu 16 t 6x2



Abmessungen
Länge9360 mm Fahrzeug
9360 mm Fahrzeug mit Behälter C745 EX III
7450 mm Behälter
9330 mm Front - Anhängerkupplung
Breite2550 mm Fahrzeug
2550 mm Behälter
Höhe3000 mm Fahrzeug
3800 mm Fahrzeug mit Behälter
2720 mm Behälter
1320 mm Abstellhöhe
850 mm Zughaken vorne
930 mm Zughaken hinten
Leergewicht10000 kg Fahrzeug
14000 kg Fahrzeug mit Behälter
Nutzlast16000 kg Fahrzeug
12000 kg Fahrzeug mit Behälter
Gesamtgewicht26000 kg Fahrzeug
40000 kg Max. Gesamtzuggewicht
7500 kg Max. Achslast vorne
11500 kg Max. Achslast hinten
7500 kg Max. Achslast hinten
Radstand4500 mm / 1395 mm
Wendekreis17600 mm


Motor
TypIveco
Typ F3AE0681D*B Cursor 10
Euro 3
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Abgasturbolader
Ladeluftkühler
EDC
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung140 mm
Hub125 mm
Hubraum10308 cm³
Verdichtung16,9:1
TreibstoffDiesel
PS/kW450 PS / 332 kW bei 1550 - 2100 U/min
Drehmoment2100 Nm bei 1050 - 1550 U/min


Kraftübertragung
GetriebeZF
12 AS 2331 TD DD
Euro Tronic 2 mit Intarder
Vollautomatisiertes 12 Gang Schaltgetriebe
Handschaltmodus anwählbar
12 Vorwärtsgänge
2 Rückwärtsgänge
Übersetzung
1. Gang 15,86:1
2. Gang 12,33:1
3. Gang 9,57:1
4. Gang 7,44:1
5. Gang 5,87:1
6. Gang 4,57:1
7. Gang 3,47:1
8. Gang 2,70:1
9. Gang 2,10:1
10. Gang 1,63:1
11. Gang 1,29:1
12. Gang 1,00:1
R1-Gang 14,68:1
R2-Gang 11,41:1
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
Durchmesser 430 mm
Automatisierte Kupplung ohne Kupplungspedal
AntriebHinterräder
AchsenVorne
Starrachse
Faustachsmittelstück in Doppel - T - Form
Achsführung über 4 Längs- und 1 Querlenker
Hydraulische Teleskopstossdämpfer
Luftfederung ECAS
Je 1 Luftbalg pro Seite
Drehstabstabilisator
Bereifung Michelin XZE-2+ 315/80 R 22,5 155/150 L
Einfachbereifung
Hinten
Starrachse
Einfach übersetzte Antriebsachse
Differentialsperre
Hydraulische Teleskopstossdämpfer
Luftfederung ECAS
Je 2 Luftbälge pro Seite
Anheben und Absenken des Rahmens durch elektronisches Bedienelement
Drehstabstabilisator
Bereifung Michelin XDE-2+ 315/80 R 22,5 156/150 L
Doppelbereifung
Nachlaufachse
Hydraulische Teleskopstossdämpfer
Drehstabstabilisator
Luftfederung ECAS
Je 1 Luftbalg pro Seite
Liftbare und permanent zwangsgelenkte Nachlaufachse
Bereifung Michelin XZE-2+ 315/80 R 22,5 156/150 L
Einfachbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Scheibenbremsen vorne
Scheibenbremsen hinten
Scheibendurchmesser vo. und hi. 432 mm
Elektronische Bremskraftregelung an der Hinterachse
ABS und ASR
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseIveco Turbo Brake (ITB)
Elektrisch betätigte Dekompressions Motorbremse
Durch Turbolader mit variabler Geometrie unterstützt


Diverses
Tankinhalt1 Tank Alu zu 400 Liter Diesel
Rechts am Chassis montiert
Anhängelast14000 kg
950 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit87 km/h elektronisch geregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 220 Ah
Minus Pol an Masse
Links am Chassisrahmen
Sitzplätze2 Personen
Anzahl Fahrzeuge1 Fahrzeug
Beschaffung über AEB 05
Ablieferung 07
Im TruppeneinsatzAb 2007
BemerkungenLieferanten
Fahrgestell Iveco Magirus AG, D-89079 Ulm
Hebebühne und Anbauteile Carrosserie Langenthal

Aufbau
Wechselbehälter C 745 CALAG EX III Wechselkoffer

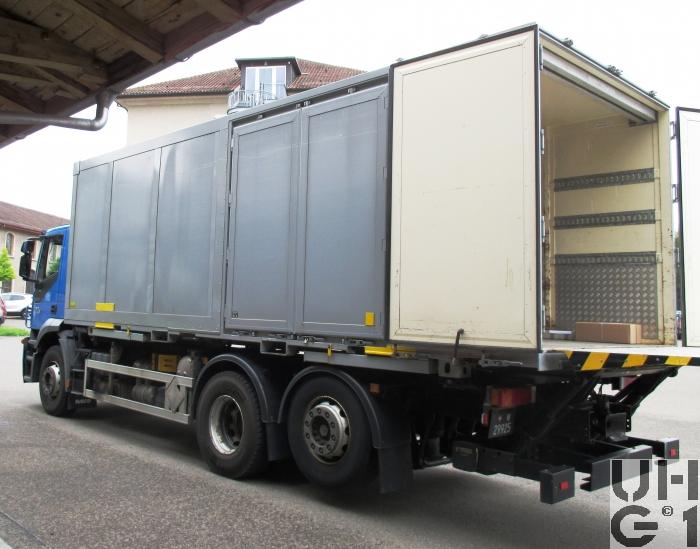

Hebebühne
Trösch Cargolift 2000 kg

Verwendung
Transporte VBS
