IVECO EuroTrakker MP 410 E 48W, AFO Contw sch WA AFO Seilw Ladekran 7,7 t 8x8 gl

IVECO EuroTrakker MP 410 E 48W AFO Contw sch WA AFO Seilw Ladekran 7,7 t 8x8 gl IVECO EuroTrakker MP 410 E 48W AFO Contw sch WA AFO Seilw Ladekran 7,7 t 8x8 gl IVECO EuroTrakker MP 410 E 48W AFO Contw sch WA AFO Seilw Ladekran 7,7 t 8x8 gl IVECO EuroTrakker MP 410 E 48W AFO Contw sch WA AFO Seilw Ladekran 7,7 t 8x8 gl IVECO EuroTrakker MP 410 E 48W AFO Contw sch WA AFO Seilw Ladekran 7,7 t 8x8 gl



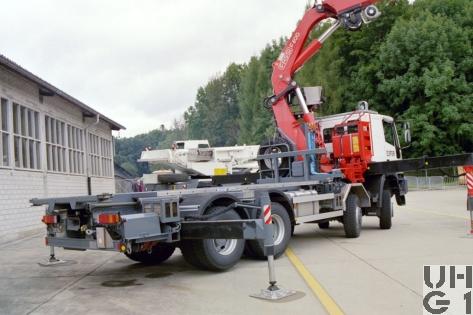

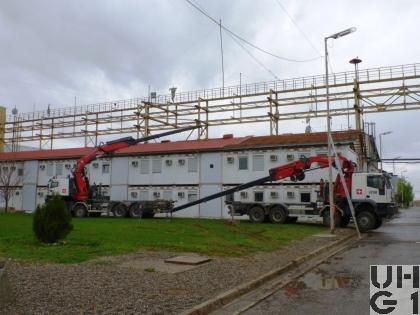

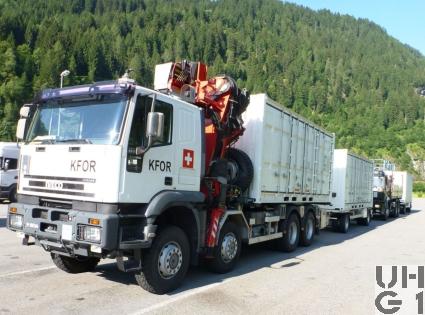

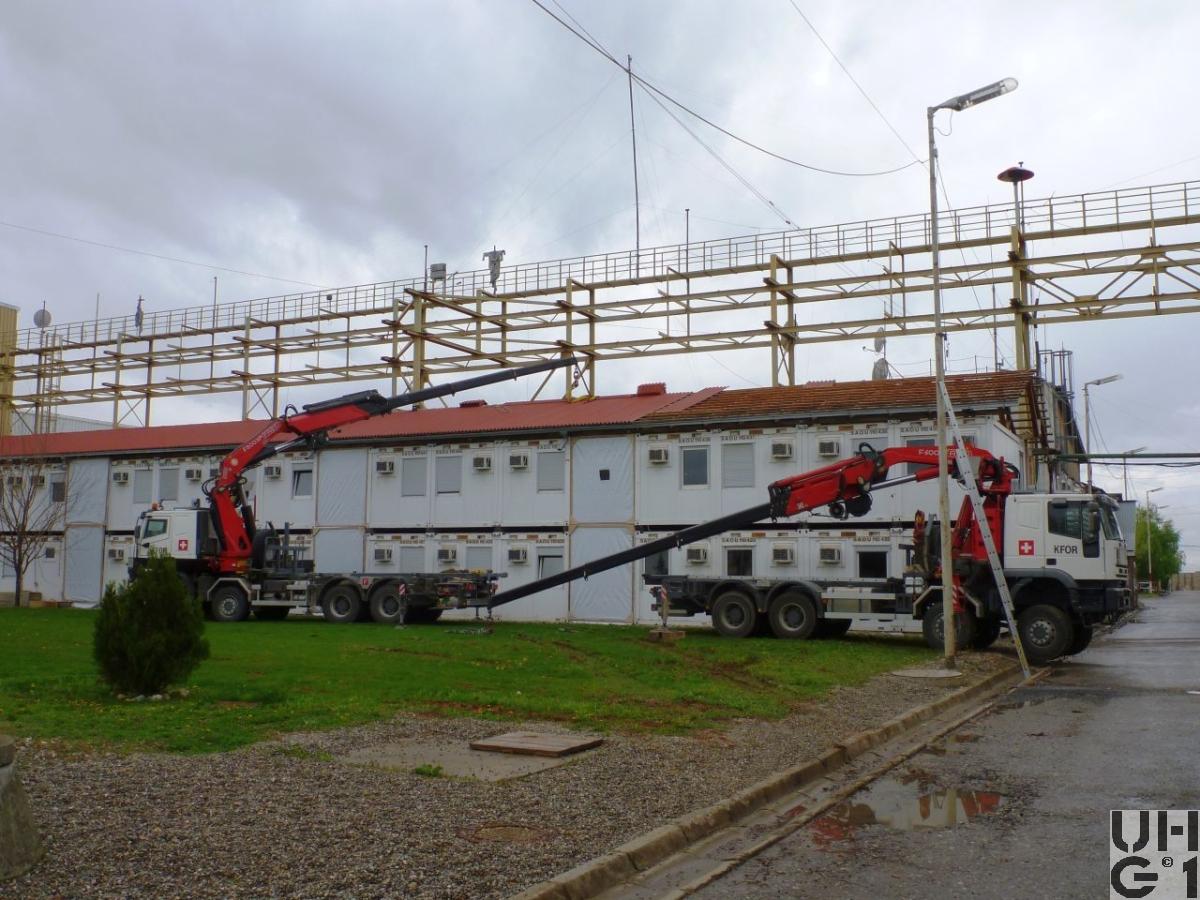

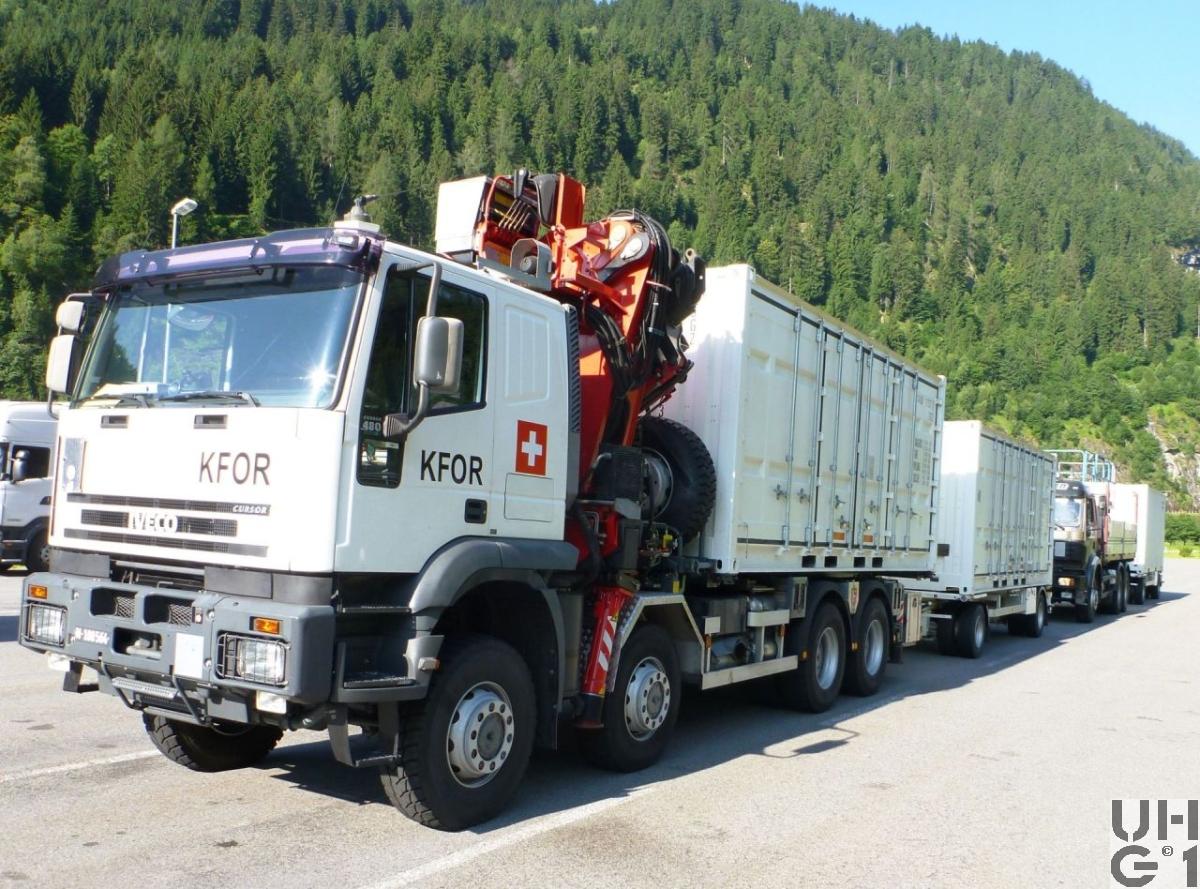

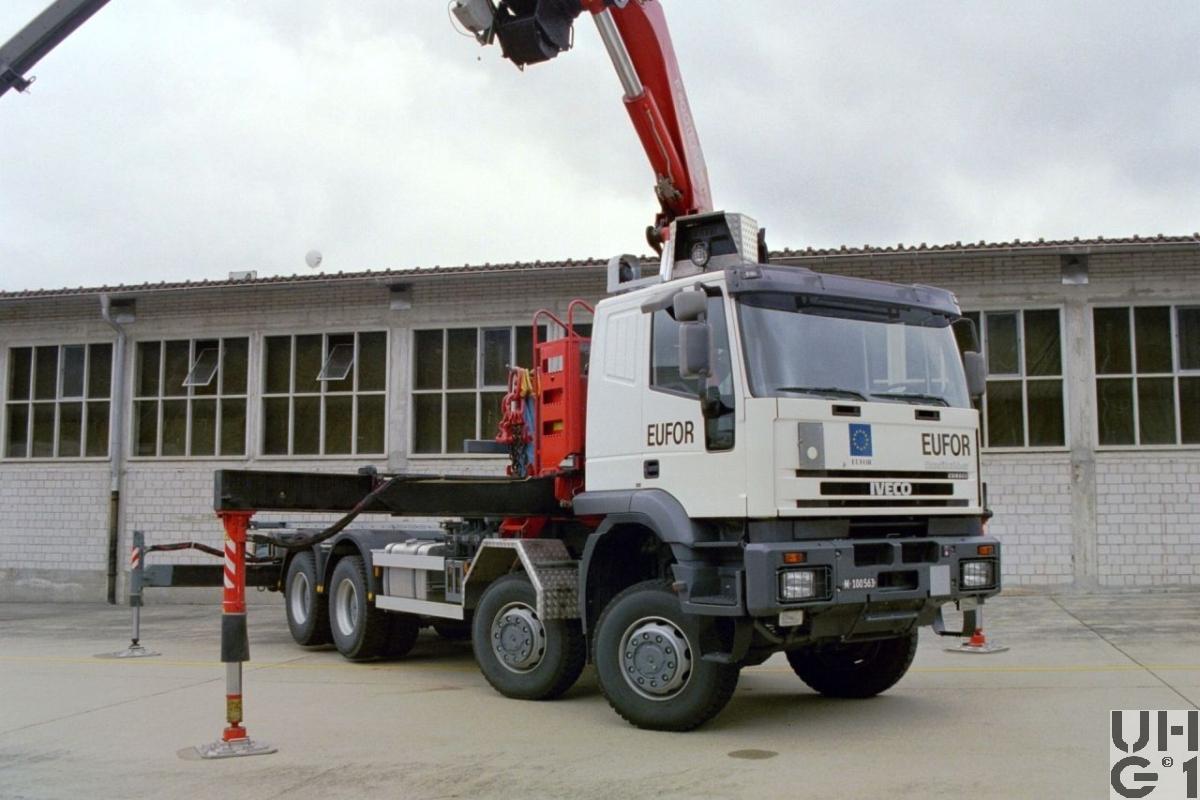

Abmessungen
Länge10440 mm Fahrzeug
6058 mm Containerlänge
Breite2550 mm Fahrzeug
Höhe4000 mm Fahrzeug
1400 mm Ladehöhe
1050 mm Schleppkupplung hinten
1280 mm Stecknagel vorne
Leergewicht24300 kg Fahrzeug
Nutzlast7700 kg Fahrzeug
Gesamtgewicht32000 kg Fahrzeug
40000 kg Max. Garantiegewicht
8000 kg Max. Achslast vorne pro Achse
12000 kg Max. Achslast hinten pro Achse
Radstand1875 mm / 3325 mm / 1400 mm
Wendekreis22600 mm


Motor
TypIveco
Typ F3B Cursor 13
Euro 3
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Abgasturbolader VTG
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12882 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW480 PS / 353 kW bei 1540 - 1900 U/min
Drehmoment2200 Nm bei 1070 - 1530 U/min


Kraftübertragung
GetriebeHauptgetriebe
ZF Eurotronic 2
Typ 16 AS 2601 IT O.D.
Mit Intarder und Eurotronic Schaltung
16 Vorwärtsgänge
2 Rückwärtsgänge
Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal
Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe
Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert
Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden
Übersetzung
1. Gang 14,12:1
2. Gang 11,68:1
3. Gang 9,54:1
4. Gang 7,89:1
5. Gang 6,52:1
6. Gang 5,39:1
7. Gang 4,57:1
8. Gang 3,78:1
9. Gang 3,09:1
10. Gang 2,56:1
11. Gang 2,09:1
12. Gang 1,73:1
13. Gang 1,43:1
14. Gang 1,18:1
15. Gang 1,00:1
16. Gang 0,83:1
1. R-Gang 13,07:1
2. R-Gang 10,81:1

Verteilergetriebe
Steyr
Typ VG 2000
Permanenter Allradantrieb mit Geländegang
Übersetzung:
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
AntriebAllradantrieb permanent
Geländegang
ADM
Längssperren automatisch betätigt
AchsenVorne
Starrachsen
Doppelt übersetzte Antriebsachsen
Aussenplaneten
Übersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 1 + 2
Automatisch betätigt
Parabelfedern
2 doppelt wirksame hydraulische Teleskopstossdämpfer pro Achse
Querstabilisator
Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K
Einfachbereifung
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen
Aussenplaneten
Übersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 3 + 4
Automatisch betätigt
Achsführung über 4 unten liegende Längslenker und 2 obenliegende Längslenker
Parabelfedern pendelt gelagert
Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
ABS
EBS
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseIntarder
Motorbremse


Diverses
Tankinhalt1 Kombi Tank Alu zu 400 Liter Diesel + 100 Liter Hydraulikoel
Rechts am Chassis
Anhängelast20000 kg
1000 kg Stützlast
SeilwindeRotzler Typ TR 080/4
80kN Zugkraft
60m Seillänge total
45m Seillänge nutzbar
16mm Seildurchmesser
Höchstgeschwindigkeit87 km/h elektronisch abgeregelt
Elektrische Anlage24 Volt
4 Batterien à 12 Volt 100 Ah
Minuspol an Masse
Links am Chassis
Sitzplätze2 Personen
Anzahl Fahrzeuge5 Fahrzeuge
Im TruppeneinsatzBeschaffung 1 Fahrzeug über AEB 99
Beschaffung 2 Fahrzeuge über AEB 01
Beschaffung 2 Fahrzeuge über AEB 02
2 Fahrzeuge davon wurden 2005 nachgepanzert
BemerkungenLieferanten
Fahrgestell
Iveco Magierus AG D-89079 Ulm
Kranaufbau
Armin Notter AG 5623 Boswil
Seilspill
Rotzler GmbH + Co. D-79577 Steinen

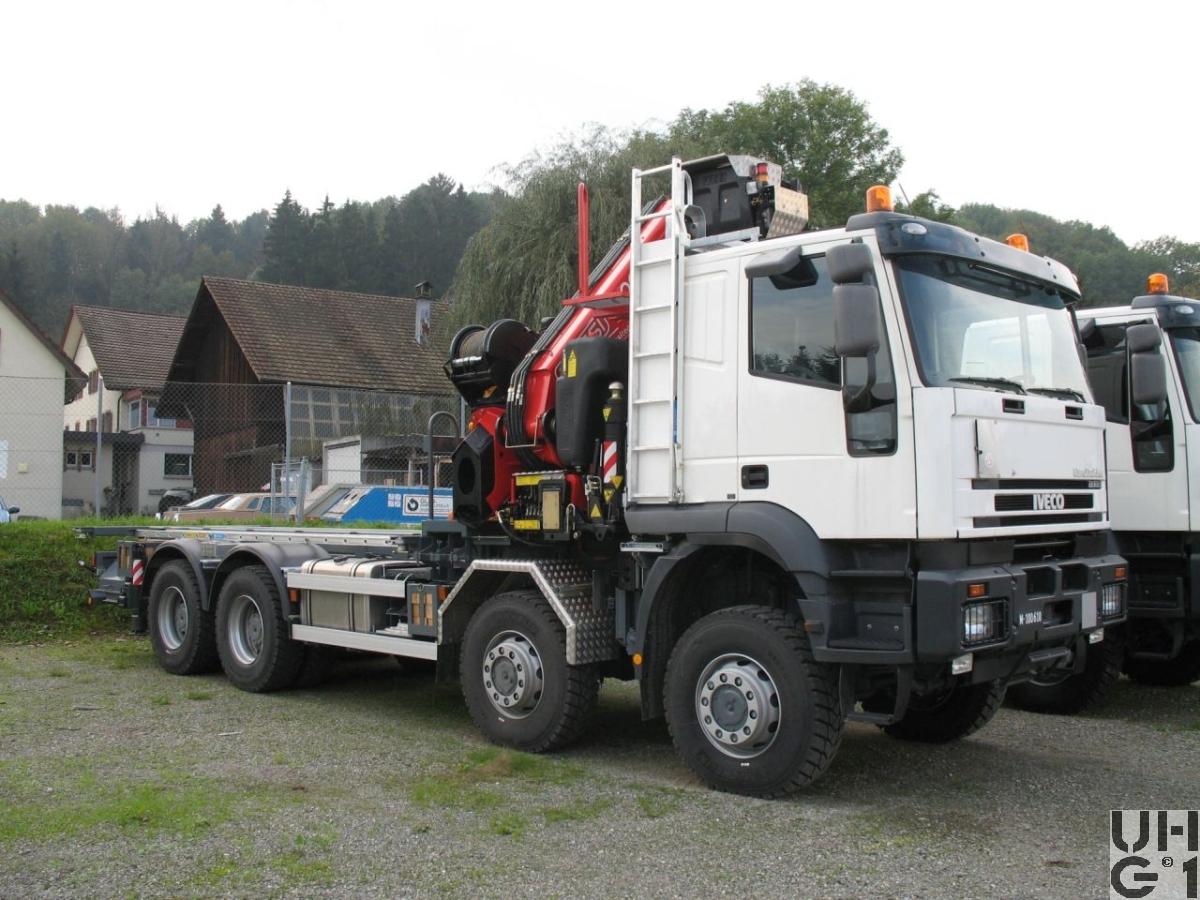

Aufbau
Containerrahmen
Seilwinde
Ladekran

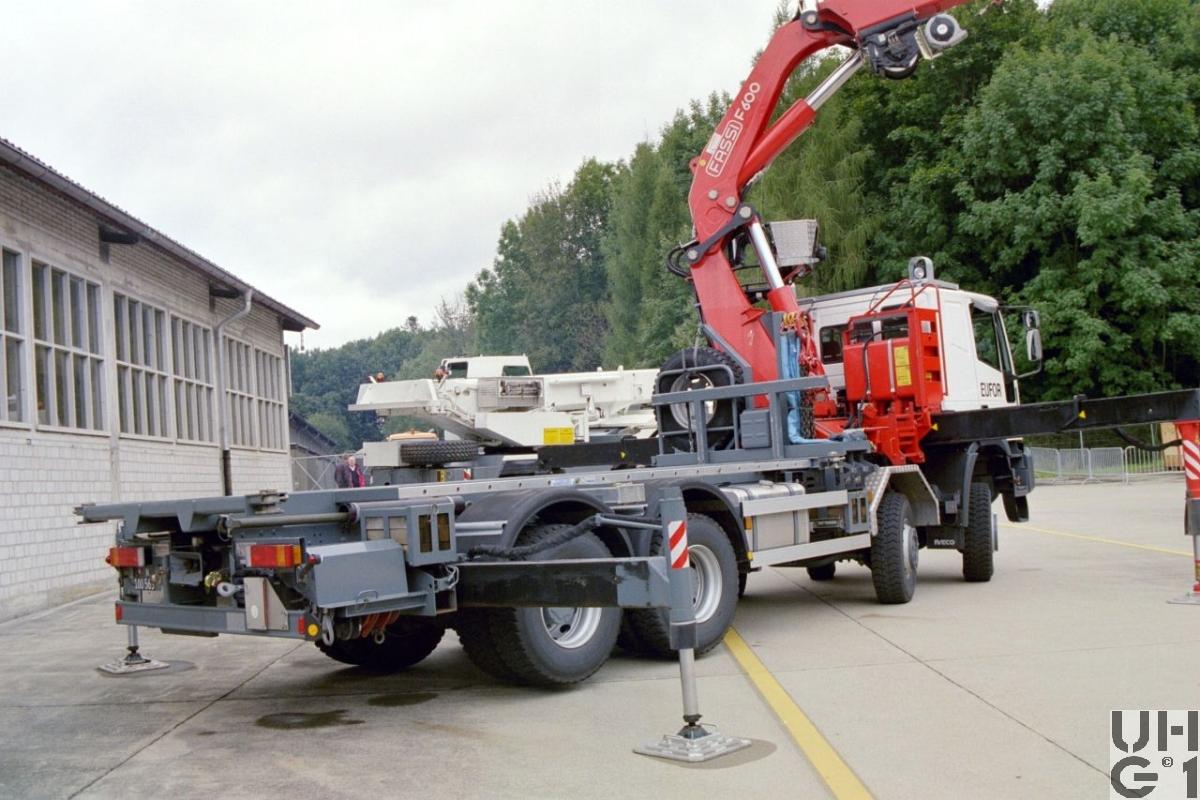

Ladekran
Hersteller Fassi
Typ F600.24
53,8 mt Hubmoment
11750mm Ausladung
7200mm hydraulischer Auszug
70 Lt/min Pumpenleistung
360° Schwenkbereich
48kNm Schwenkmoment
305bar Betriebsdruck
6000kg Gewicht
