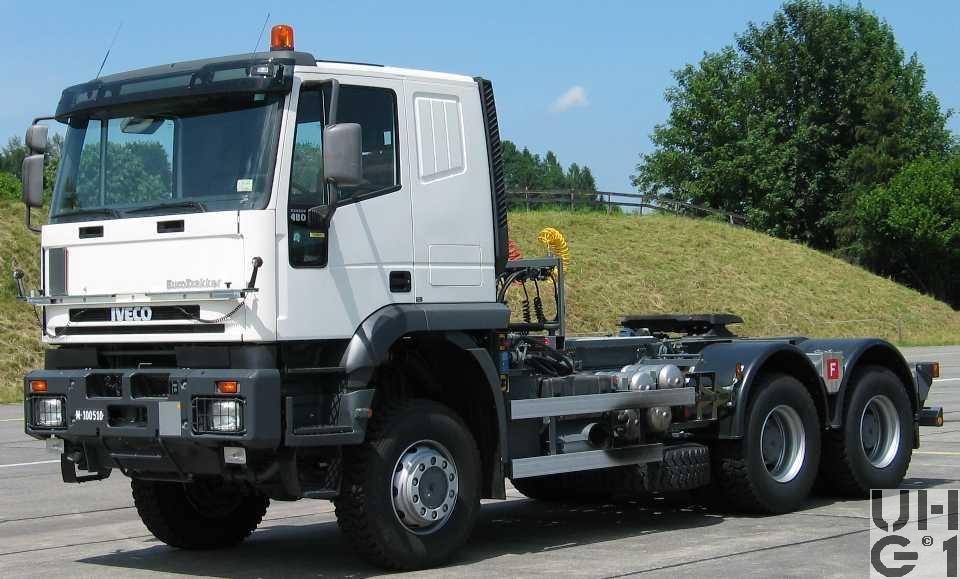

IVECO EuroTrakker MP 380 E 48W, Sattelschlepper sch WA AFO Seilwinde 13 t 6x6 gl

 IVECO EuroTrakker MP 380 E 48W, Sattelschlepper sch WA AFO Seilwinde 13 t 6x6 gl  IVECO EuroTrakker MP 380 E 48W, Sattelschlepper sch WA AFO Seilwinde 13 t 6x6 gl  IVECO EuroTrakker MP 380 E 48W, Sattelschlepper sch WA AFO Seilwinde 13 t 6x6 gl  IVECO EuroTrakker MP 380 E 48W, Sattelschlepper sch WA AFO Seilwinde 13 t 6x6 gl  IVECO EuroTrakker MP 380 E 48W, Sattelschlepper sch WA AFO Seilwinde 13 t 6x6 gl



Abmessungen
Länge7900 mm Fahrzeug
Breite2550 mm Fahrzeug
Höhe3210 mm Fahrzeug
1500 mm Sattelhöhe
2700 mm Durchlenkradius
400 mm Sattelvormass
Leergewicht13000 kg Fahrzeug
Nutzlast13000 kg Fahrzeug
Gesamtgewicht26000 kg Fahrzeug
32000 kg Garantiegewicht
8000 kg Max. Achslast vorne
19000 kg Max. Achslast hinten
Radstand3820 mm / 1390 mm
Wendekreis18400 mm


Motor
TypIveco, Typ F3B Cursor 13, Euro 3
Zylinder6 Zylinder Reihenmotor
Viertakt mit Direkteinspritzung
Abgasturbolader VTG, Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12882 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW480 PS / 353 kW bei 1540 - 1900 U/min
Drehmoment2200 Nm bei 1070 - 1530 U/min


Kraftübertragung
GetriebeHauptgetriebe
ZF Eurotronic 2
Typ 16 AS 2601 O.D.
Mit Intarder und Eurotronic Schaltung
16 Vorwärtsgänge
2 Rückwärtsgänge
Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal
Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe
Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert
Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden

Verteilergetriebe
Steyr
Typ VG 2000
Permanenter Allradantrieb mit Geländegang
Übersetzung:
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
AntriebAllradantrieb permanent
Geländegang
ADM
Längssperren automatisch betätigt
AchsenVorne
Doppelt übersetzte Starrachse
Aussenplaneten
Übersetzung: 4,23:1
Differentialsperre automatisch betätigt
Parabelfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K
Einfachbereifung
Hinten
Doppelt übersetzte Starrachsen
Aussenplaneten
Übersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 2 + 3
Automatisch betätigt
Parabelfedern pendelt gelagert
Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Trommelbremsen vorne und hinten
ABS
EBS
FeststellbremsePneumatisch auf Hinterräder wirkend
DauerbremseIntarder, Motorbremse


Diverses
Tankinhalt1 Kombi Tank zu 400 Liter Diesel + 100 Liter Hydraulikoel
Anhängelast40000 kg
SeilwindeRotzler Typ TR 080/5
Zugkraft 9000 kg
Seillänge 60 m total
Seillänge 45 m nutzbar
Höchstgeschwindigkeit88 km/h
Elektrische Anlage24 Volt
4 Batterien à 12 Volt 100 Ah
Links hinter der Kabine am Chassisrahmen
Minuspol an Masse
Sitzplätze2 Personen
Anzahl Fahrzeuge12 Stück
Im TruppeneinsatzAb 1999
BemerkungenAufbau

Wechselsystem Dautel
1 Fahrzeugart: Sattelschlepper
2. Fahrzeugart: Lastwagen für Containertransport / Muldenkipper
