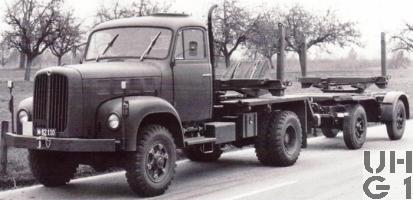

Berna 2 VM Langmatw 5.0 t sch gl 4x4

 Berna 2 VM Langmatw 5.0 t sch gl 4x4  Berna 2 VM Langmatw 5.0 t sch gl 4x4  Berna 2 VM Langmatw 5.0 t sch gl 4x4  Berna 2 VM Langmatw 5.0 t sch gl 4x4  Berna 2 VM Langmatw 5.0 t sch gl 4x4



Abmessungen
Länge7120 mm nur Zugfahrzeug
8250 mm Anhänger verladen
1270 mm Überhang vorne
1900 mm Überhang hinten
34° Überhangwinkel vorne
30° Überhangwinkel hinten
Breite2300 mm nur Zugfahrzeug
1898 mm Spurweite vorne
1711 mm Spurweite hinten
Höhe2880 mm nur Fahrzeug
270 mm Bodenfreiheit
225 mm Bauchfreiheit
Leergewicht7700 kg nur Zugfahrzeug
3000 kg nur Anhänger
10700 kg Anhänger verladen
Nutzlast5000 kg nur Zugfahrzeug
7000 kg Anhänger
Gesamtgewicht12700 kg nur Zugfahrzeug
10000 kg Anhänger
4500 kg Max. Achslast vorne
10000 kg Max. Achslast hinten
Radstand4200 mm
Wendekreis17050 mm


Motor
TypBerna
Typ T 3
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Einlassventile mit Schirm
Bohrung115 mm
Hub130 mm
Hubraum8100 cm³
Verdichtung17,45:1
TreibstoffDiesel
PS/kW135 PS / 99 kW (DIN) bei 2200 U/min
Drehmoment490 Nm bei 1300 U/min


Kraftübertragung
GetriebeHauptgetriebe
Saurer
2 D
Mechanisches Zahnrad Wechselgetriebe mit Schnellganggruppe
Sämtliche Gänge synchronisiert und positiv verriegelt
8 Vorwärtsgänge
2 Rückwärtsgänge
Stockschaltung
Pneumatische Schalthilfe
Vorwählhebel für Schnellgang links unter Lenkrad

Verteilergetriebe
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang ohne Synchronisation
Stets Allradantrieb
Sperrbares Stirnraddifferential zwischen Vorder- und Hinterachse

Bedienung der Schaltung
Schalthebel Schwarz: Hauptgetriebe
Schalthebel Rot: Strassen- oder Geländegang
Schalthahn: Für Differentialsperren 1 und 2
                    Pneumatisch betätigt
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebAllradantrieb permanent
AchsenVorne
Starrachse
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Bereifung Firestone Super All Traction 9.00-20 12 Ply 136/133 J Einfachbereifung
Hinten
Starrachse
Halbelliptische Längsblattfedern
Hilfsfeder
Differentialsperre pneumatisch betätigt
Bereifung Firestone Super All Traction 9.00-20 12 Ply 136/133 J Doppelbereifung


Bremsen
BetriebsbremseDirekte Zweikreis Druckluft Bremsanlage mit Trommelbremsen auf alle Räder wirkend
FeststellbremseMechanische Handbremse
Pneumatisch unterstützt
Auf Hinterräder wirkend
DauerbremseAuspuff Staudruckbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank zu 160 Liter
Rechts hinter dem Einstieg
Anhängelast8000 kg
SeilwindeKeine
Höchstgeschwindigkeit74 km/h unbeladen
60 km/h beladen mit Langmaterial
Elektrische Anlage24 Volt
2 Batterien à 12 Volt 135 Ah
Minus Pol an Masse
Hinter dem Einstieg links
Sitzplätze3 Mann
Anzahl Fahrzeuge19 Stück
Im Truppeneinsatz1970 bis 1999
BemerkungenM+Nummern
M+82110 bis M+82128

Einteilung
Genie Stabs Kompanien

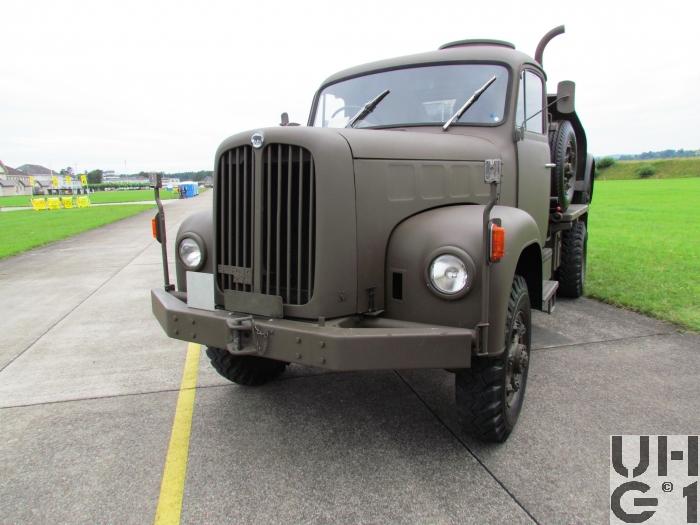

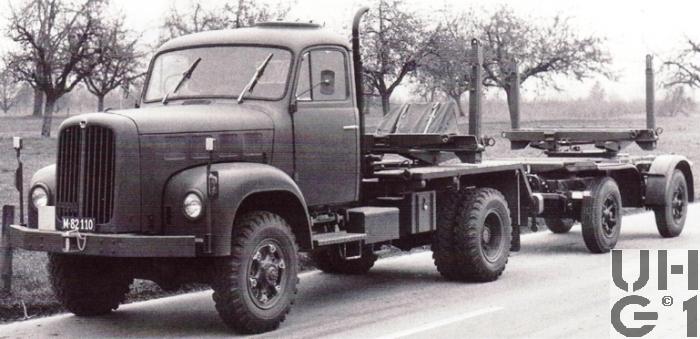

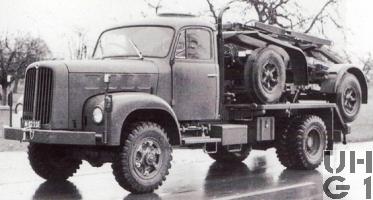

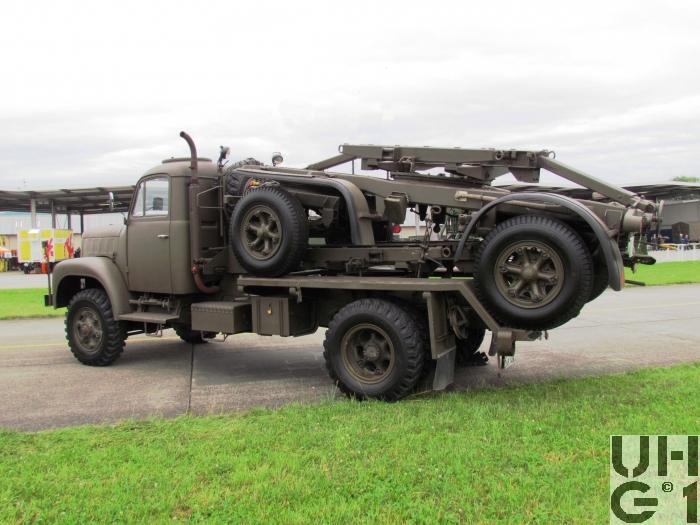

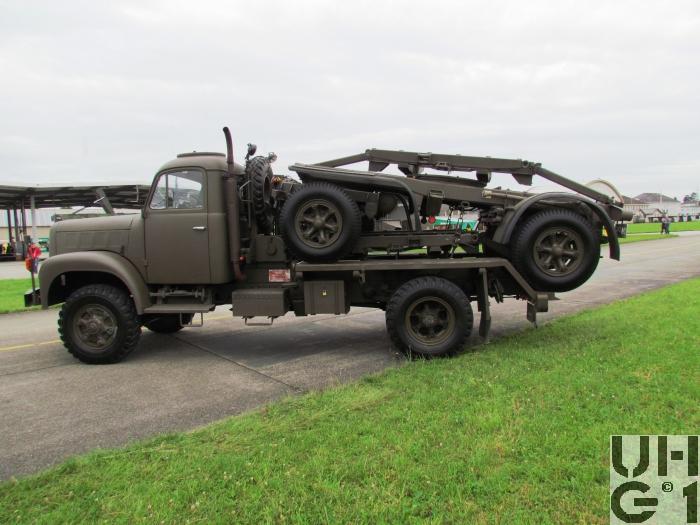

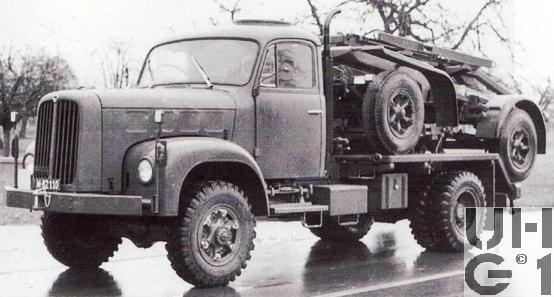

Anhänger
Langmatanh 7 t Schelling
3000 kg Leergewicht
7000 kg Nutzlast
10000 kg Gesamtgewicht
5950 mm Länge mit Deichsel
2300 mm Breite
2710 mm Höhe
2800 mm Radstand

Seilwinden
Das Fahrzeug hat hinter der Kabine zwei Seilwinden zum aufladen des Langmaterials und des Anhängers eingebaut.

Technische Daten Seilwinden
Zugkraft pro Trommel: 3 t im Direktzug
Seillänge: 75 m
Seildurchmesser: 11 mm
Untersetzung: 1:17,3 ins Langsame
Mittlere Seilgeschwindigkeit: 19 m / Min
