Saurer 10 DM, Antennenwagen schwer Taflir 6x6

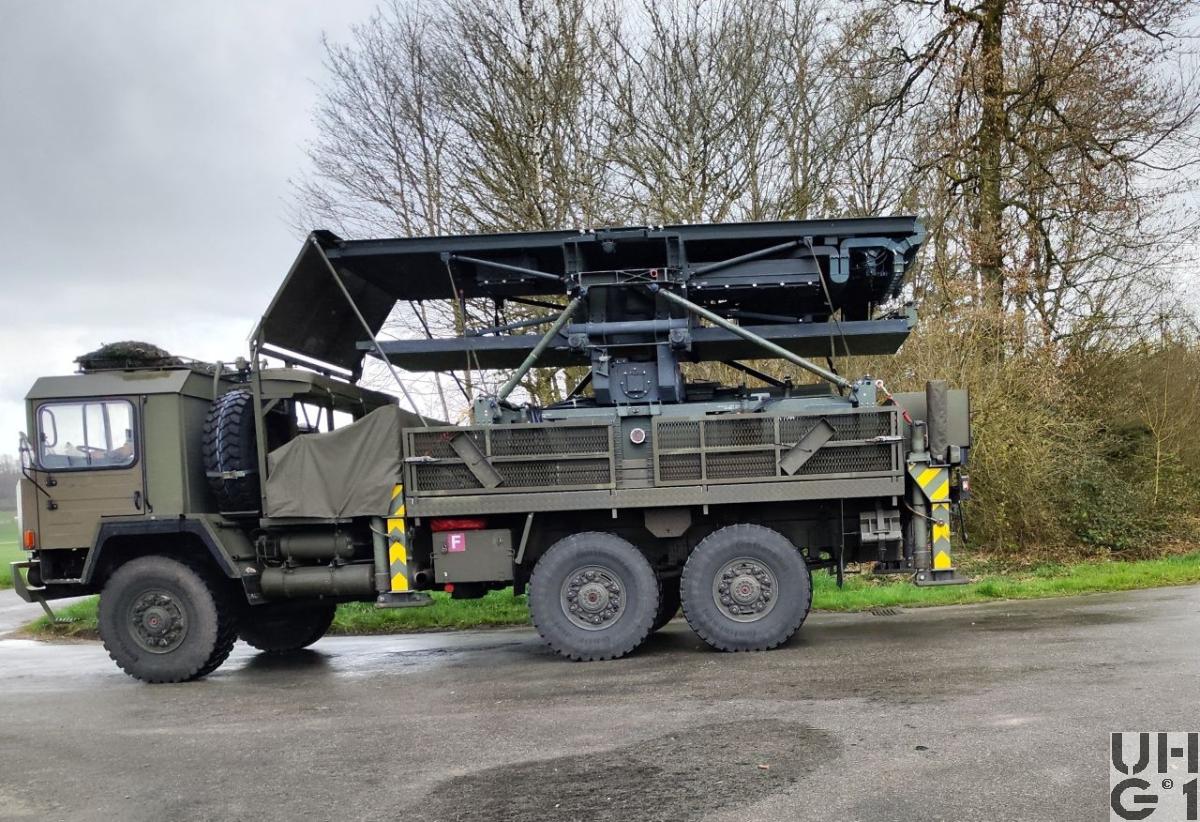

Saurer 10 DM, Antennenwagen schwer Taflir 6x6, Foto Armasuisse Saurer 10 DM, Antennenwagen schwer Taflir 6x6, Foto Armasuisse


Abmessungen
Länge9090 mm Fahrzeug
Breite2500 mm Fahrzeug
2100 mm Spurweite vorne
2100 mm Spurweite hinten
Höhe4000 mm Fahrzeug
1150 mm Watfähigkeit
870 mm Zughaken vorne
850 mm Zughaken hinten
380 mm Bodenfreiheit
230 mm Bauchfreiheit
Leergewicht19500 kg Fahrzeug
Nutzlast6300 / 13200 kg Fahrzeug
Gesamtgewicht22000 kg Fahrzeug
42000 kg Max. Gesamtzuggewicht
7000 kg Max. Achslast vorne
7920 kg Max. Achslast hinten je Achse
Radstand4000 mm + 1400 mm
Wendekreis19500 mm


Motor
TypSaurer
Typ D4KT-M
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Abgasturbolader
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch seitliche Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung130 mm
Hub150 mm
Hubraum11946 cm³
Verdichtung16,0:1
TreibstoffDiesel
PS/kW320 PS / 235 kW bei 2200 U/min
Drehmoment1400 Nm bei 1150 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller FBW
Typ PG 10
Halbautomatisches Planetengetriebe
10 Vorwärtsgänge
2 Rückwärtsgänge
5- Gang Getriebe mit angeflanschter Vorschaltgruppe
Elektropneumatische Schaltung
Kontrollampen für Motorüberdrehsicherung und Schnellgang
Druckumlaufschmierung, Wärmetauscher, Ölfilter
Übersetzung
1. Gang 8,50:1
2. Gang 6,50:1
3. Gang 5,10:1
4. Gang 3,89:1
5. Gang 2,83:1
6. Gang 2,16:1
7. Gang 1,69:1
8. Gang 1,29:1
9. Gang 1,00:1
10. Gang 0,763:1
1. R-Gang 7,52:1
2. R-Gang 5,75:1

Verteilergetriebe
Hersteller ZF
Typ A 800/3D
3-Wellen Stirnradgetriebe
Planetengetriebe als Verteilerdifferential
Differentialsperre
Druckumlaufschmierung
Übersetzung 1,02:1

Drehmomentverteilung
Hinterachse 77 %
Vorderachse 23 %

Nebenantrieb
Hersteller ZF
Typ N70/1C
Angeflanscht am FBW Getriebe
Betätigung pneumatisch
KupplungWandler
Hersteller ZF
Typ WSK 400
Drehmomentwandler mit automatischer Überbrückungskupplung und Retarder
AntriebAllradantrieb permanent
AchsenVorne
Starrachse
Banjoachse aus Sphäroguss
Antriebsachse mit einfach übersetztem Winkeltrieb und Planetenradnaben
Ãœbersetzung 7,343:1
Differential nicht sperrbar
Halbelliptik Blattfeder
Gummiholfeder
Hydraulische Teleskopstossdämpfer Koni 92X-1201
Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G
Einfachbereifung
1. Hinterachse
Starrachse
Banjoachse aus Sphäroguss
Antriebsachse mit Stirnräderantrieb auf den einfach übersetzten Winkeltrieb
Sperrbares Differential im Durchtrieb für die 2. Hinterachse
Differentialsperre
Planetenradnaben
Ãœbersetzung 7,343:1
Halbeliptik Blattfedern
Hydraulische Teleskop Stossdämpfer Koni 90X-1789
Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G
Einfachbereifung
2. Hinterachse
Starrachse
Banjoachse aus Sphäroguss
Antriebsachse mit einfach übersetztem Winkeltrieb
Differentialsperre
Planetenradnaben
Ãœbersetzung 7,343:1
Halbelliptik Blattfedern mit Zusatzfedern und Gummihohlfedern
Hydraulische Teleskop Stossdämpfer Koni 90X-1789
Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G
Einfachbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne, 410 mm Durchmesser
Trommelbremsen hinten, 410 mm Durchmesser
Pneumatisch betätigt
Lastabhängige Bremskraft Regelung
Vorne Simplex Nockenbremse mit automatischen Gestänge Stellern
Hinten Simplex Nockenbremse mit Bremskraftregler und automatischen Gestängesteller
FeststellbremseFederspeicherbremse
Auf die Hinterräder wirkend
DauerbremseAuspuff-Staudruckbremse mit pneumatischer Handbetätigung
Retarder: Hydrodynamische Dauerbremse eingebaut in der WSK, mit pneumatischer Handbetätigung, abstufbar


Diverses
Tankinhalt1 Tank Stahl zu 240 Liter Diesel
1 Tank Stahl zu 60 Liter Hydrauliköl
Rechts am Chassis
Anhängelast20000 kg
SeilwindeHersteller Rotzler
Typ TR 80
Seilspill
Hydraulisch angetrieben
Zweistufiges, schaltbares Planetengetriebe und Lamellenbremse
Hydraulikpumpe
Hersteller Dowty
Typ 82-42/2P 3146 CGGEB
Hinten im Chassis montiert
4m/Min Lastgang
35m/Min Schnellgang
10000 kg Zugkraft
100m Seillänge
88mSeillänge nutzbar
16mm Seildurchmesser
Seilzug nach vorne und hinten möglich
Höchstgeschwindigkeit80 km/h
8 km/h im kleinsten Gang
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 143 Ah
Rechts am Chassis
Minus Pol an Masse
Sitzplätze2 Personen
Anzahl Fahrzeuge5 Fahrzeuge
Im Truppeneinsatz2000/01 Musterfahrzeug
2003 Serienfahrzeuge
BemerkungenLieferanten
Fahrgestell Adolph Saurer AG, CH-9320 Arbon
Umbau Ruag LS, CH-3600 Thun

Aufbau
Radarantenne Taflir
Hilfsrahmen Kranwagen Gottwald


Umgebaut aus überzähligen Saurer 10 DM Gottwald Fahrzeugen
