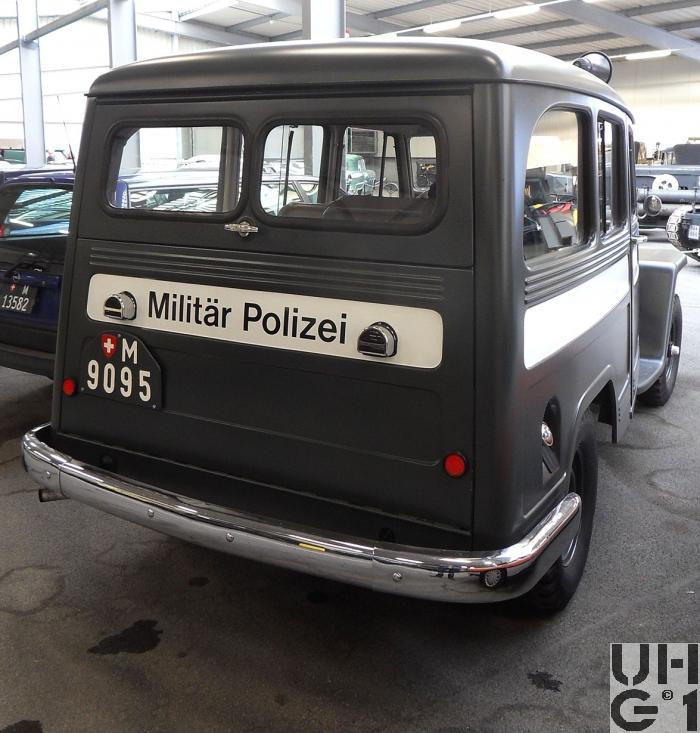

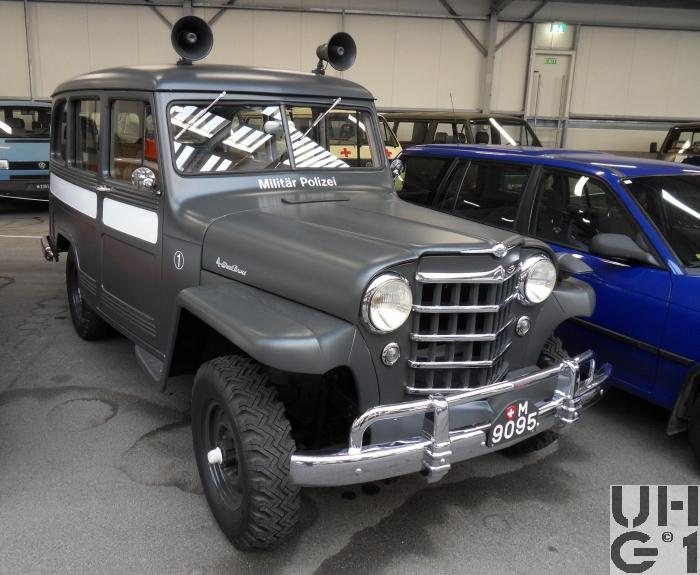

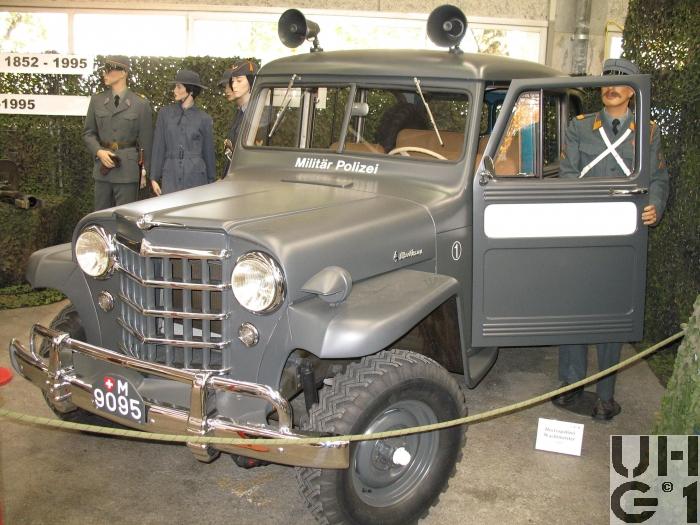

Willys Overland Station Wagon 4x4-73 Stationsw MP 5 Pl 4x4

Willys Overland Station Wagon 4x4-73 Stationsw MP 5 Pl 4x4 Willys Overland Station Wagon 4x4-73 Stationsw MP 5 Pl 4x4 Willys Overland Station Wagon 4x4-73 Stationsw MP 5 Pl 4x4 Willys Overland Station Wagon 4x4-73 Stationsw MP 5 Pl 4x4



Abmessungen
Länge4476 mm Fahrzeug
1740 mm Laderaum
654 mm Überhang vorne
1168 mm Überhang hinten
42° Überhangwinkel vorne
25° Überhangwinkel hinten
Breite1727 mm Fahrzeug
1219 mm Laderaum
1116 mm Laderaum zwischen den Radkästen
1462 mm Spurweite vorne
1448 mm Spurweite hinten
Höhe1870 mm Fahrzeug
1062 mm Laderaum
475 mm Ladehöhe
218 mm Bodenfreiheit
260 mm Bauchfreiheit
Leergewicht1550 kg Fahrzeug
Nutzlast540 kg Fahrzeug
Gesamtgewicht2090 kg Fahrzeug
750 kg Max. Achslast vorne
1400 kg Max. Achslast hinten
Radstand2654 mm
Wendekreis13850 mm


Motor
TypWillys
Typ 4-134 F-Head (473)
Zylinder4 Zylinder Reihenmotor
Viertakt
Vergaser Carter Typ Wo 539 S
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Einlassventile hängend im Zylinderkopf
Von seitlicher Nockenwelle über Stösselstangen und Kipphebel betätigt
Auslassventile stehend im Motorblock über Ventilstössel betätigt
Bohrung79,375 mm
Hub111,12 mm
Hubraum2199 cm³
Verdichtung6,9:1
TreibstoffBenzin
PS/kW72 PS / kw bei 4000 U/min
Drehmoment154 Nm bei 2000 U/min


Kraftübertragung
GetriebeHauptgetriebe
Warner Gear
T-90 C Synchromesch
Mechanisches Schubrad Wechselgetriebe
2. und 3. Gang synchronisiert
3 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 2,79:1
2. Gang 1,55:1
3. Gang 1,00:1
R-Gang 3,78:1

Verteilergetriebe
Dana
Typ D-18
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang
Vorderradantrieb ausschaltbar
Untersetzung
1,00:1 Strassengang
2,43:1 Geländegang

Bedienung der Schaltung
1 Schalthebel für Hauptgetriebe
1 Schalthebel für Strassen- und Geländegang
1 Schalthebel für Vorderradantrieb
KupplungEinlamellen Trockenkupplung
Mechanisch über Seilzug betätigt
AntriebStrassengang wahlweise Hinterrad- oder Allradantrieb
Geländegang ist Allradantrieb
AchsenVorne
Starrachse Dana Typ 25
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,38:1
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Bereifung 7.00 - 15, 6 Ply
Einfachbereifung
Hinten
Starrachse Dana Typ 44-2
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,38:1
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Bereifung 7.00 - 15, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne und hinten
FeststellbremseMechanisch über Seilzug und Gestänge auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 40 Liter Benzin
Rechts hinten am Fahrzeug
Anhängelast1050 kg
SeilwindeKeine
Höchstgeschwindigkeit95 km/h
16 km/h im Kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie 6 Volt 75 Ah
Minus Pol an Masse
Rechts vorne unter der Motorhaube
Anlasser durch Fussschalter betätigt
Sitzplätze5 Personen
Anzahl Fahrzeuge65 Stück
Im Truppeneinsatz1951 bis 1996
BemerkungenM+Nummern
M+9057 bis M+9121

Im Einsatz hauptsächlich bei der Militärischen Strassenpolizei
