Dodge WC 56 Command Car, Kdow 0,75 t 4x4 (G502)

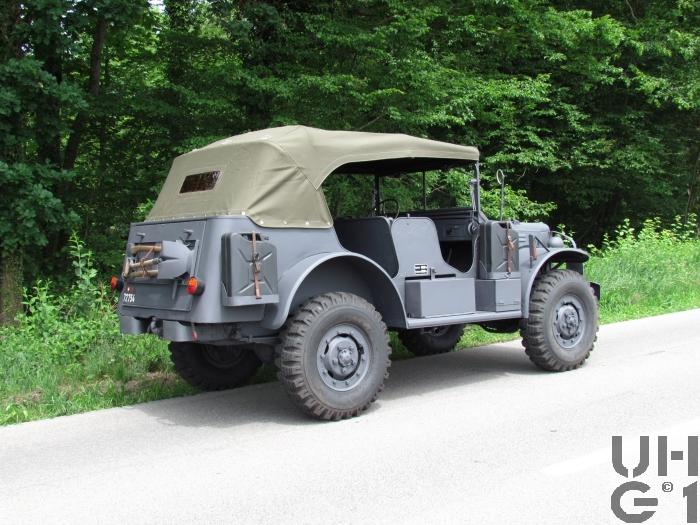

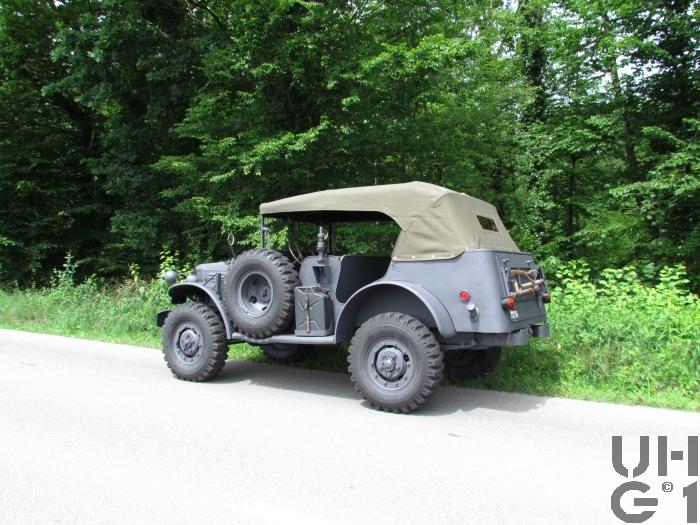

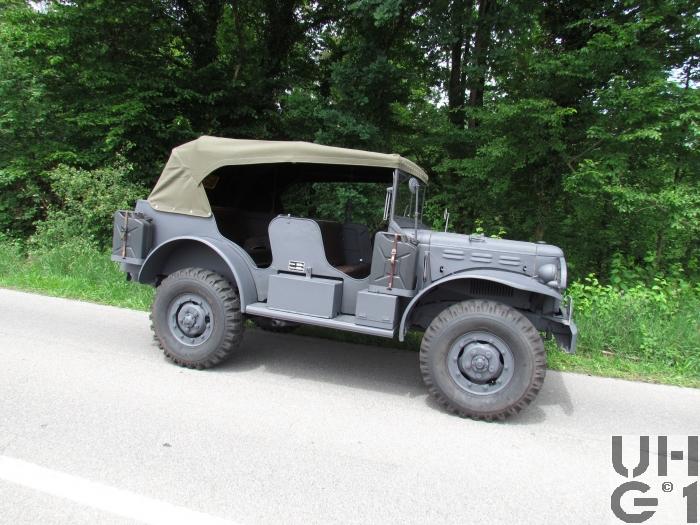

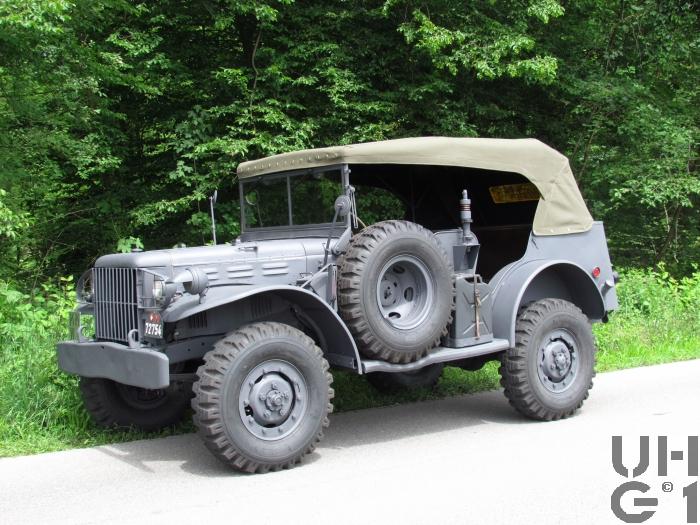

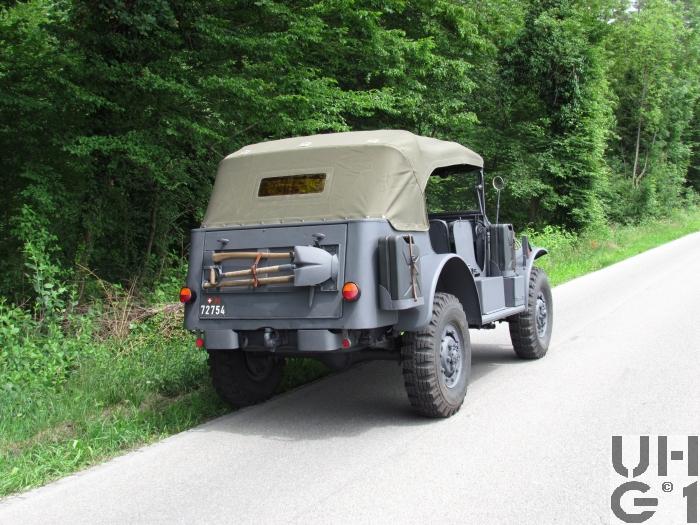

 Dodge WC 56 Command Car, Kdow  0,75 t 4x4 (G-502)  Dodge WC 56 Command Car, Kdow  0,75 t 4x4 (G-502)  Dodge WC 56 Command Car, Kdow  0,75 t 4x4 (G-502)  Dodge WC 56 Command Car, Kdow  0,75 t 4x4 (G-502)  Dodge WC 56 Command Car, Kdow  0,75 t 4x4 (G-502)



Abmessungen
Länge4270 mm Fahrzeug
660 mm Überhang vorne
1110 mm Überhang hinten
53° Überhangwinkel vorne
34° Überhangwinkel hinten
Breite2000 mm Fahrzeug
1220 mm Zwischen den Sitzbänken
1670 mm Spurweite vorne
1650 mm Spurweite hinten
Höhe1950 mm Fahrzeug
770 mm Ladehöhe
510 mm Zughaken hinten
850 mm Watfähigkeit
275 mm Bodenfreiheit
290 mm Bauchfreiheit
Leergewicht2350 kg Fahrzeug
Nutzlast750 kg Fahrzeug
Gesamtgewicht3100 kg Fahrzeug
1485 kg Max. Achslast vorne
2015 kg Max. Achslast hinten
Radstand2490 mm
Wendekreis13900 mm bei Hinterradantrieb
14130 mm bei Allradantrieb


Motor
TypDodge
Typ T 214
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Carter
Typ ETW 1
Fallstromvergaser mit Chockeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung82,550 mm
Hub117,48 mm
Hubraum3772 cm³
Verdichtung6,7:1
TreibstoffBenzin
PS/kW93 PS / 68,60 kW (SAE) bei 3200 U/min
Drehmoment244 Nm bei 1200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller New Process
Model 38640
Mechanisches Schubrad Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Untersetzung
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1

Verteilergetriebe
Hersteller New Process
Model 38610
Mechanisches Verteilergetriebe
Vorderradantrieb ausschaltbar
Separater Schalthebel
Untersetzung 5,83:1


Bedienung der Schaltung
Schalthebel Weiss: Hauptgetriebe
Schalthebel Grün: Vorderradantrieb
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
Druckplatte
Hersteller Borg und Beck
Typ 919
Kupplungsscheibe
Hersteller Borg und Beck
Typ 11261
Durchmesser 254 mm
AntriebAllradantrieb
Vorderradantrieb mechanisch ausschaltbar
AchsenVorne
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 4,89:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung
Hinten
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 4,89:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 113,4 Liter Benzin
Hinten zwischen den Längsträgern
Anhängelast2000 kg gebremst
750 kg ungebremst
SeilwindeKeine
Höchstgeschwindigkeit88 km/h
14 km/h im kleinsten Gang
Elektrische Anlage12 Volt
1 Batterie 12 Volt 140 Ah
Am hinteren Ende des rechten Trittbrettes
Minus Pol an Masse
Anlasser durch Fussschalter betätigt
Sitzplätze5 Personen
Anzahl Fahrzeuge1150 Fahrzeuge mit und ohne Seilwinde
Im Truppeneinsatz1947 bis 1975
BemerkungenEinsatz
Führungsfahrzeuge bei allen Truppengattungen
Funkausrüstung
SE-206 bis SE-209 Kleinfunkgeräte für Truppenkörper
SE-400 fest eingebaut für grosse Verbände

21156 Fahrzeuge wurden zwischen 1942 bis 1944 hergestellt
14009 Fahrzeuge 1942
3887 Fahrzeuge 1943
3260 Fahrzeuge 1944
