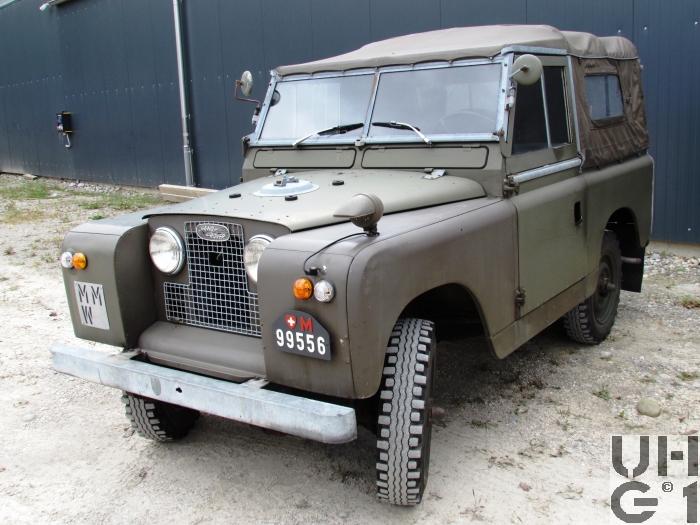

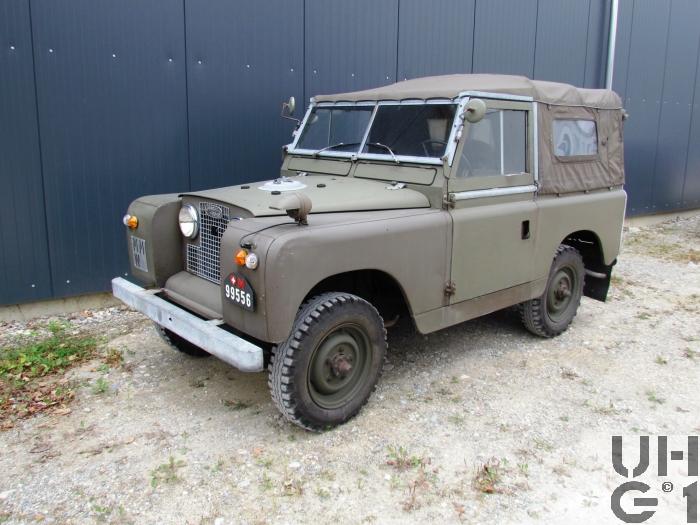

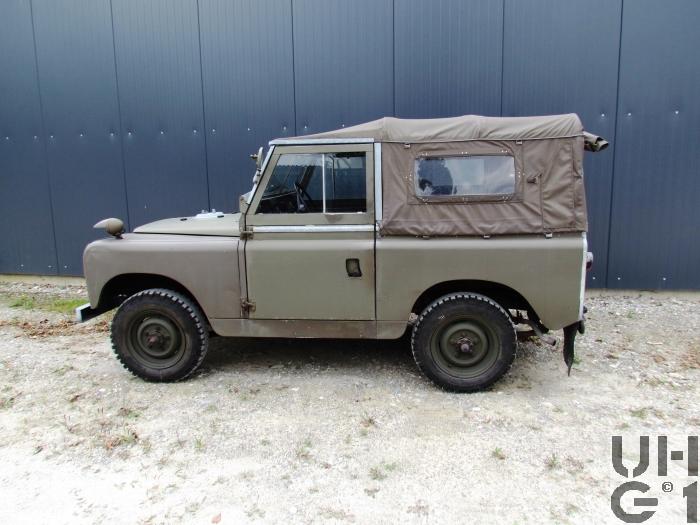

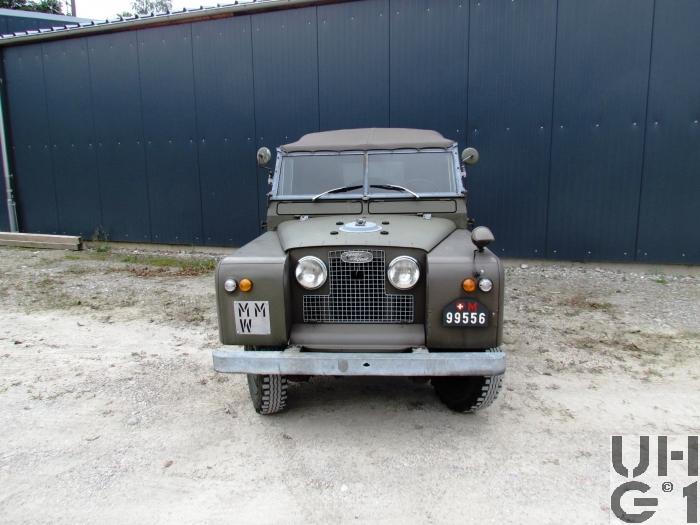

Land-Rover 88 Serie IIa, Gelpw 0,7 t 4x4 gl

Land-Rover 88 Serie IIa, Gelpw 0,7 t 4x4 gl Land-Rover 88 Serie IIa, Gelpw 0,7 t 4x4 gl Land-Rover 88 Serie IIa, Gelpw 0,7 t 4x4 gl Land-Rover 88 Serie IIa, Gelpw 0,7 t 4x4 gl Land-Rover 88 Serie IIa, Gelpw 0,7 t 4x4 gl


Abmessungen
Länge3'620 mm Fahrzeug
1'090 mm Laderaum
560 mm Ãœberhang vorne
945 mm Ãœberhang hinten
57° Überhangwinkel vorne
30° Überhangwinkel hinten
Breite1'680 mm Fahrzeug
1'440 mm Laderaum
921 mm Zwischen den Radhäusern
349 mm Breite Radhaus
1'310 mm Spurweite vorne
1'310 mm Spurweite hinten
Höhe1'970 mm Fahrzeug
1'230 mm Laderaum
500 mm Seitenwände
570 mm Zughaken hinten
222 mm Bodenfreiheit
220 mm Bauchfreiheit
216 mm Radhaus
Leergewicht1'520 kg Fahrzeug
Nutzlast700 kg Fahrzeug
Gesamtgewicht2'220 kg Fahrzeug
910 kg Max. Achslast vorne
1'310 kg Max. Achslast hinten
Radstand2'235 mm
Wendekreis12'450 mm mit Hinterradantrieb
13'000 mm mit Allradantrieb


Motor
TypRover
Typ 2¼ Liter
Zylinder4 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Solex
Typ PA10-5 und PA10-6
Hersteller Zenith
Typ 36 IV
Fallstromvergaser
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Rollen, Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über Kette
Bohrung90,49 mm
Hub88,90 mm
Hubraum2'286 cm³
Verdichtung7,1:1
TreibstoffBenzin
PS/kW77 PS / 57 kW bei 4'250 U/min
Drehmoment171 Nm bei 2'500 U/min
17 mkg bei 2'500 U/min


Kraftübertragung
GetriebeHauptgetriebe
Mechanisches Schubrad-Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
3. und 4. Gang synchronisiert
Stockschaltung
Übersetzung
1. Gang 2,996:1
2. Gang 2,043:1
3. Gang 1,377:1
4. Gang 1,000:1
R. Gang 2,547:1

Reduziergetriebe
Hinten am Hauptgetriebe angeflanscht
Mechanisches Reduktions- und Verteilergetriebe
Mit 2 Schaltstufen für Strassen- und Geländegang
Vorderradantrieb einschaltbar
Somit ergeben sich 8 Vorwärts- und 2 Rückwärtsgänge
Untersetzung
1,148:1 Strassengang
2,888:1 Geländegang

Bedienung der Schaltung
1 Schalthebel Schwarz für Hauptgetriebe
1 Schalthebel Gelb für Vorderradantrieb
1 Schalthebel Rot für Geländegang

Zum einschalten des Geländeganges ist das Fahrzeug anzuhalten.
Gleichzeitig mit dem Geländegang wird auch der Vorderradantrieb automatisch ein- und ausgeschaltet, ohne dass der Schalthebel für Vorderradantrieb betätigt wird.
Der Vorderradantrieb kann auch im Strassengang benützt werden. In diesem Fall muss zum einschalten der Schalthebel für Vorderradantrieb niedergedrückt werden. Zum ausschalten ist das Fahrzeug anzuhalten und der Geländegang ein- und wieder auszuschalten. Dabei springt der Schalthebel für Vorderradantrieb in die Ausschaltstellung zurück.
KupplungHersteller Borg und Beck
Typ A6
Einscheiben Trockenkupplung
Hydraulisch betätigt
230 mm Durchmesser
AntriebStrassengang ist wahlweise Hinterrad- oder Allradantrieb
Geländegang ist stets Allradantrieb
AchsenVorne
Starrachse
Hersteller Rover
Antriebsachse mit Spiralkegelradantrieb und einfacher Rücksetzung
Untersetzung 4,70:1
Radantrieb über eingeschlossene Universalgelenke
Halbelliptische Längsblattfedern
Hydraulische, doppelt wirkende Teleskopstossdämpfer
Bereifung 7.00 - 16
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit Spiralkegelradantrieb und einfacher Rücksetzung
Untersetzung 4,70:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische, doppelt wirkende Teleskopstossdämpfer
Bereifung 7.00 - 16
Einfachbereifung


Bremsen
BetriebsbremseHydraulisch betätigte Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne 254 mm Durchmesser
Trommelbremsen hinten 254 mm Durchmesser
FeststellbremseMechanisch betätigte Innenbacken Bremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 45 Liter Benzin
Unter dem Beifahrersitz
Anhängelast2'000 kg gebremst
750 kg ungebremst
100 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit102 km/h
15 km/h im kleinsten Gang
Elektrische Anlage12 Volt
1 Batterie 12 Volt 57 Ah
Plus Pol an Masse
Im Motorraum vorne rechts
Sitzplätze7 Personen
3 Personen vorne
4 Personen hinten
Anzahl Fahrzeuge2'037 Fahrzeuge
Im Truppeneinsatz1967 bis 1994
