Dodge WC 24 Command Car Kdow 0,5 t 4x4 (G505)

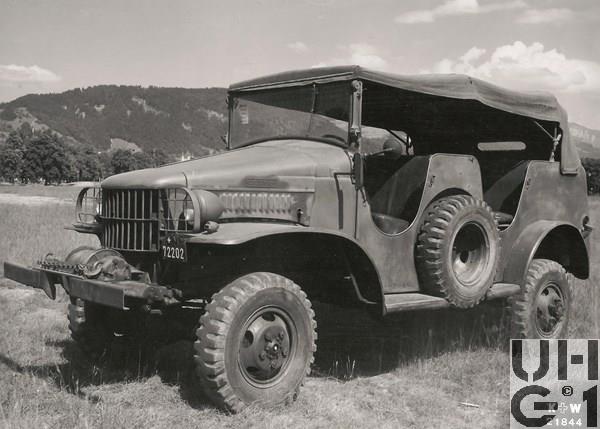

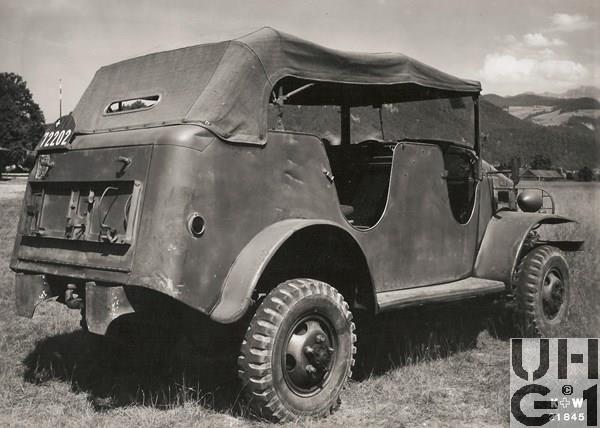

Dodge WC 24 Command Car Kdow 0,5 t 4x4, Bild K+W Thun Dodge WC 24 Command Car Kdow 0,5 t 4x4, Bild K+W Thun



Abmessungen
Länge4860 mm Fahrzeug
920 mm Überhang vorne
1080 mm Überhang hinten
45° Überhangwinkel vorne
31° Überhangwinkel hinten
Breite1880 mm Fahrzeug
1550 mm Spurweite vorne
1550 mm Spurweite hinten
Höhe2300 mm Fahrzeug
600 mm Zughaken hinten
220 mm Bodenfreiheit
250 mm Bauchfreiheit
Leergewicht2100 kg Fahrzeug
Nutzlast600 kg Fahrzeug
Gesamtgewicht2700 kg Fahrzeug
1080 kg Max. Achslast vorne
1620 kg Max. Achslast hinten
Radstand2900 mm
Wendekreis13500 mm mit Hinterradantrieb
14000 mm mit Allradantrieb


Motor
TypDodge
Typ T 215
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser Carter Typ DTA-1
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung82,550 mm
Hub117,48 mm
Hubraum3772 cm³
Verdichtung6,7:1
TreibstoffBenzin
PS/kW100 PS / 73,82 kW bei 3000 U/min
Drehmoment249,5 Nm bei 1400 U/min


Kraftübertragung
GetriebeHauptgetriebe
New Process Modell 37940
Mechanisches Schubrad Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1

Verteilergetriebe
New Process Modell 37810
Mechanisches Verteilergetriebe
Vorderradantrieb ausschaltbar
Separater Schalthebel

Bedienung der Schaltung
Schalthebel Weiss: Hauptgetriebe
Schalthebel Grün: Vorderradantrieb
Schalthebel Blau: Seilwinde
KupplungEinscheiben Trockenkupplung
Borg und Beck Modell 11261
Mechanisch über Gestänge betätigt
AntriebAllradantrieb
Vorderradantrieb mechanisch ausschaltbar
AchsenVorne
Starrachse Bendix-Weiss oder Rzeppa
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 4,89:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 7.50 - 16, 6 Ply
Einfachbereifung
Hinten
Starrachse Bendix-Weiss oder Rzeppa
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 7.50 - 16, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 95 Liter Benzin
Hinten zwischen den Längsträgern
Anhängelast2000 kg
SeilwindeBraden MU2
Vorne
Zugkraft 2270 kg
Seillänge 90 m
Seildurchmesser 11 mm
Seilzug nach vorne möglich
Schneckenantrieb über separate Welle vom Nebenantrieb des Hauptgetriebes
Untersetzung 29,0:1
Überlastschutz mit Scherstift
Höchstgeschwindigkeit88 km/h
14 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie à 6 Volt 116 Ah
Minus Pol an Masse
Vorne unter der Motorhaube
12 Volt
1 Batterie à 12 Volt 140 Ah
Minus Pol an Masse
Rechts neben dem Beifahrer im Kasten
Anlasser durch Fussschalter betätigt
Sitzplätze2 Personen in der Fahrerkabine
3 Personen auf der Ladebrücke
Anzahl Fahrzeuge250 Fahrzeuge mit und ohne Seilwinde
Im Truppeneinsatz1946 bis 1990
BemerkungenEs wurden Weltweit 1412 Stück Dodge WC 24 hergestellt
