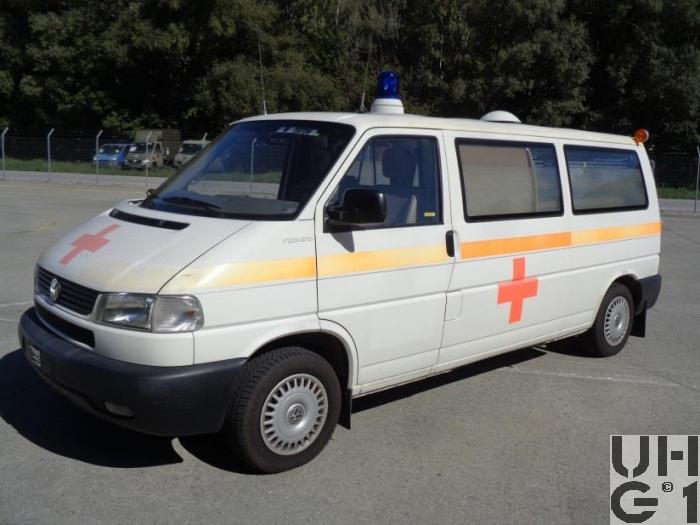

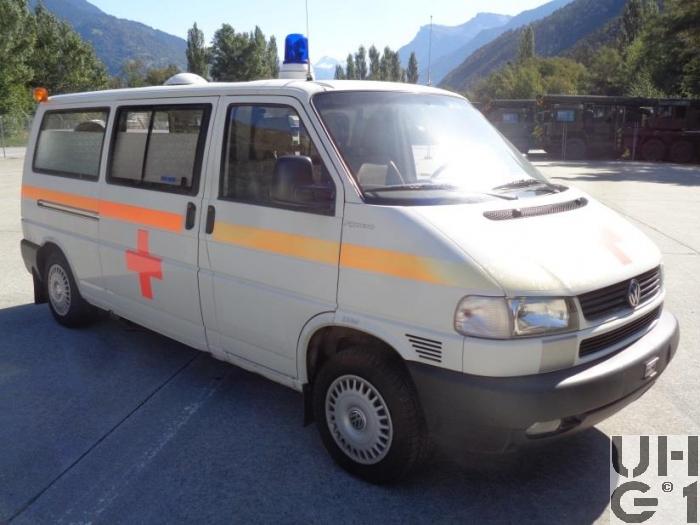

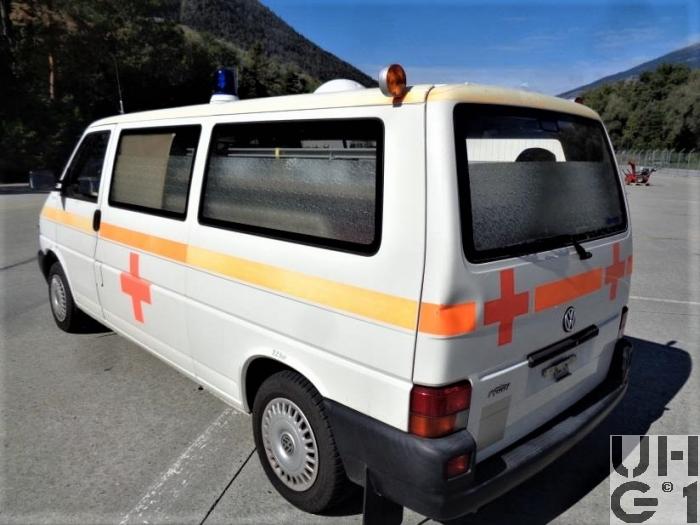

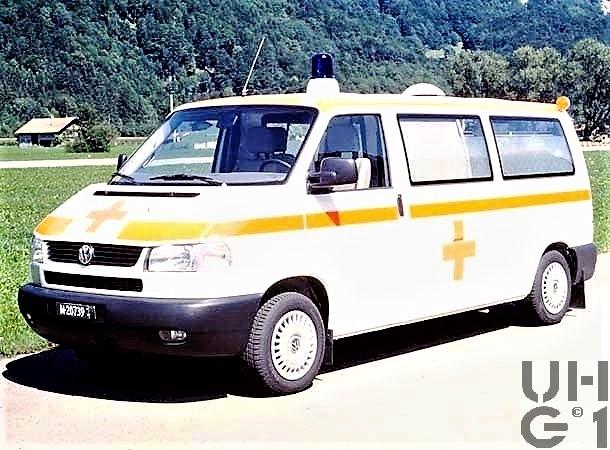

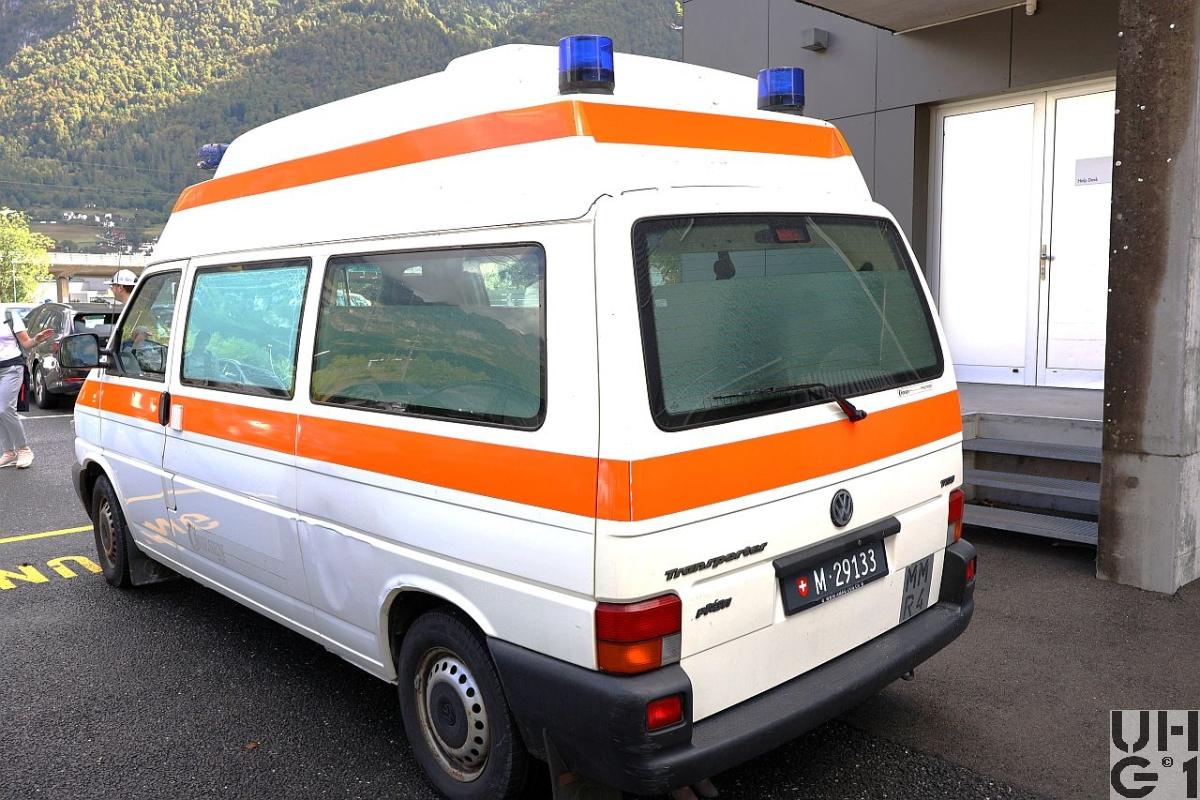

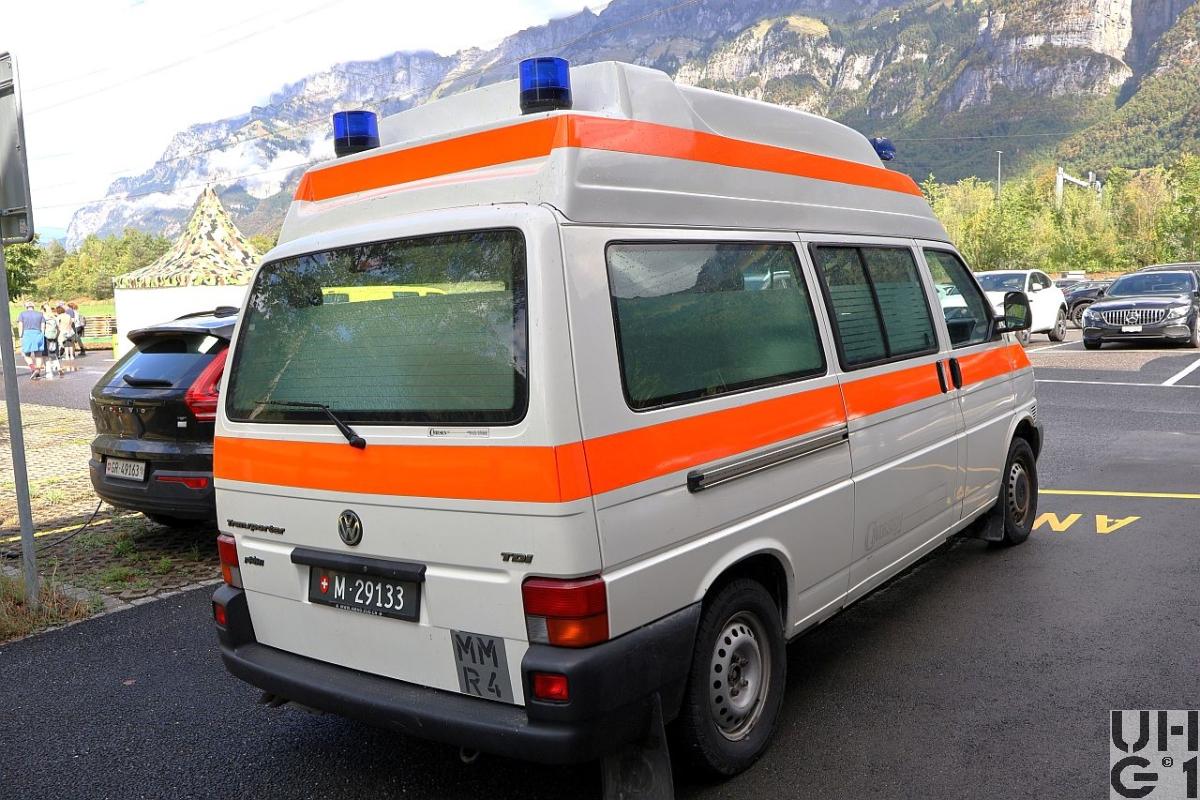

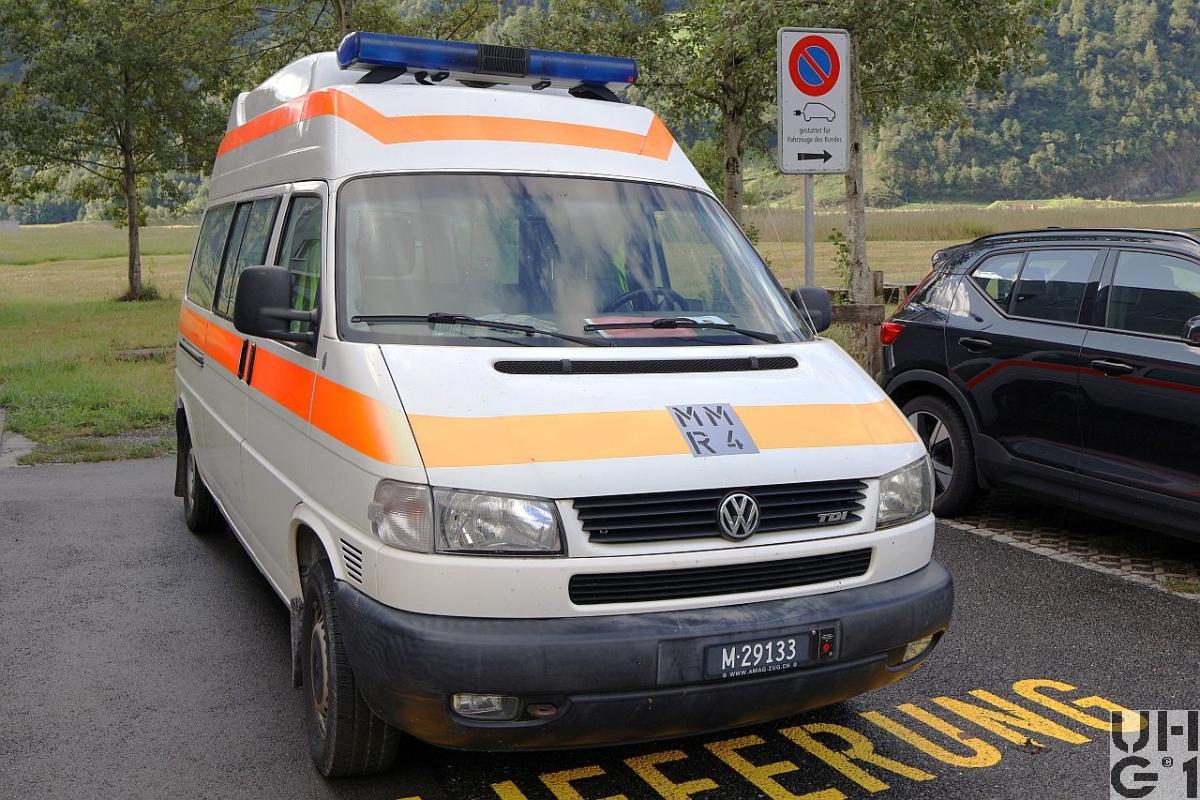

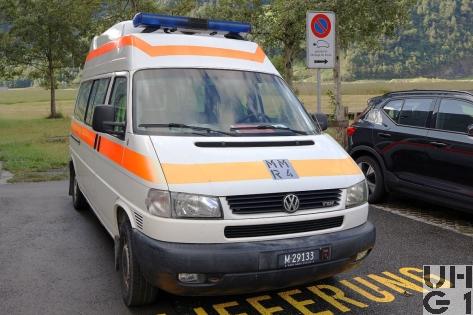

VW Transporter Typ 2 T4 Synchro, Ambw 2 Liegepl L 4x4

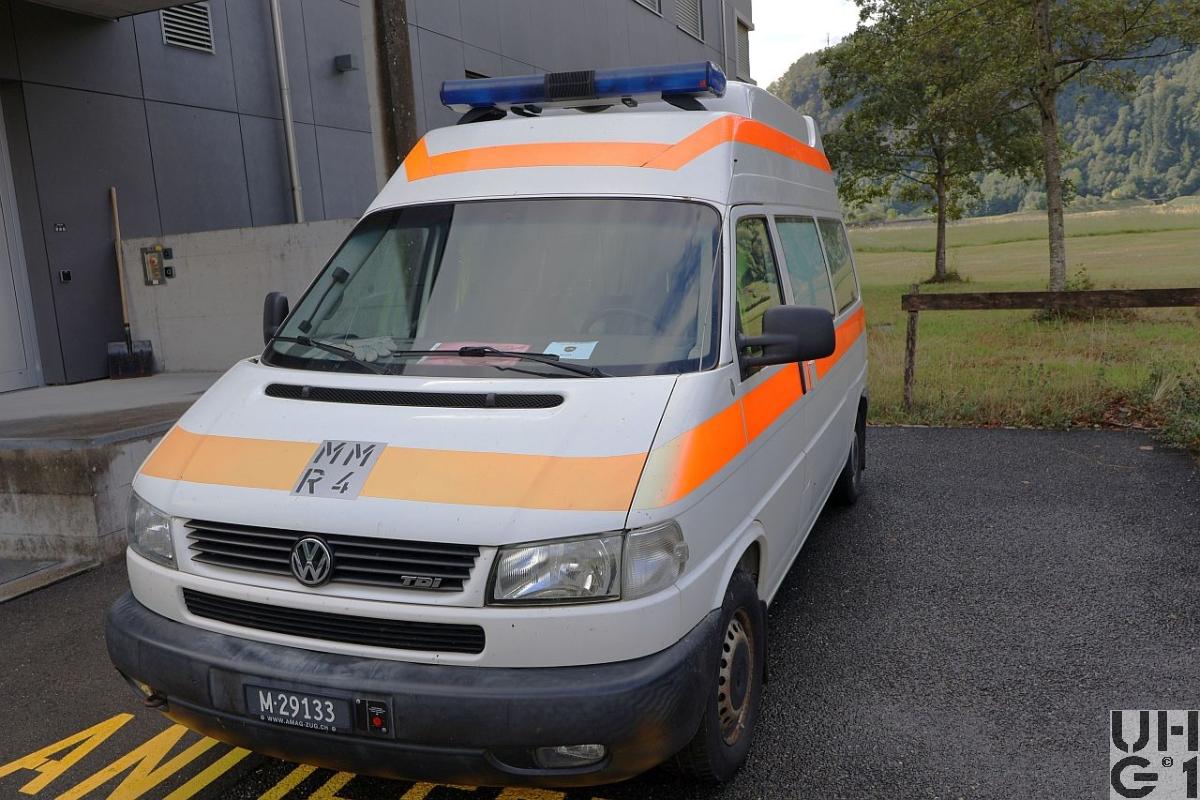

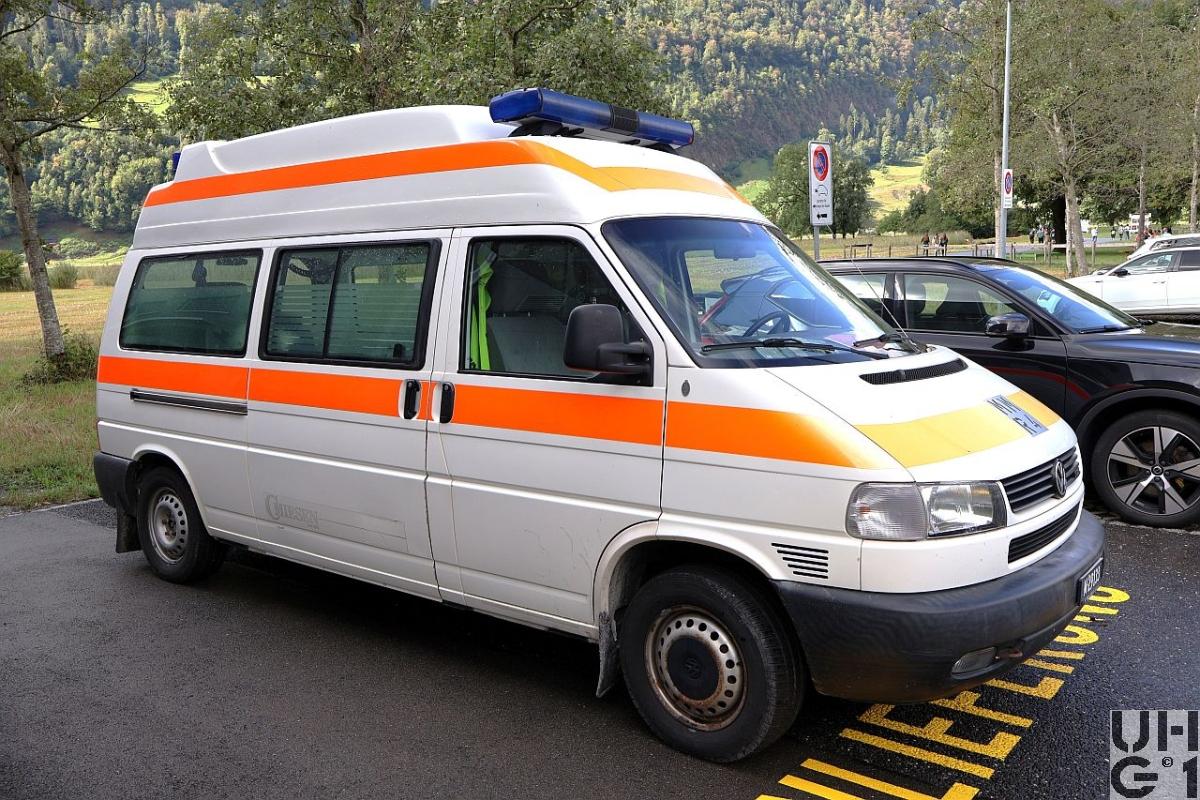

 VW Transporter Typ 2 T4 Synchro, Ambw 2 Liegepl L 4x4, Bild VBS  VW Transporter Typ 2 T4 Synchro, Ambw 2 Liegepl L 4x4  VW Transporter Typ 2 T4 Synchro, Ambw 2 Liegepl L 4x4  VW Transporter Typ 2 T4 Synchro, Ambw 2 Liegepl L 4x4



Abmessungen
Länge5200 mm Fahrzeug
2885 mm Laderaum
886 mm Überhang vorne
901 mm Überhang hinten
24° Überhangwinkel vorne
17° Überhangwinkel hinten
Breite2175 mm Fahrzeug mit Spiegel
1840 mm Fahrzeug ohne Spiegel
1550 mm Fahrzeug hinten oben über Blinkleuchten
1620 mm Laderaum Mitte
1220 mm Laderaum hinten
1589 mm Spurweite vorne
1554 mm Spurweite hinten
Höhe2400 mm Fahrzeug über Drehlicht
2180 mm Fahrzeug
1415 mm Laderaum
515 mm Ladehöhe
350 mm Wattiefe
210 mm Bodenfreiheit unbeladen
180 mm Bodenfreiheit beladen
Leergewicht2410 kg Fahrzeug
Nutzlast360 kg Fahrzeug
Gesamtgewicht2770 kg Fahrzeug
4700 kg Max. Gesamtzuggewicht
100 kg Max. Dachlast
1510 kg Max. Achslast vorne
1490 kg Max. Achslast hinten
Radstand3320 mm
Wendekreis12900 mm


Motor
TypVW
Typ AET
Zylinder5 Zylinder Reihenmotor
Viertakt
Digifant Einspritzung
Katalysator
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Stössel betätigt
Nockenwellenantrieb über Zahnriemen
Bohrung81,0 mm
Hub95,5 mm
Hubraum2461 cm³
Verdichtung10,0:1
TreibstoffBenzin
PS/kW115 PS / 85 kW bei 4500 U/min
Drehmoment200 Nm bei 2200 U/min


Kraftübertragung
GetriebeHersteller VW
5 Gang Getriebe
5 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 3,78:1
2. Gang 2,12:1
3. Gang 1,46:1
4. Gang 1,03:1
5. Gang 0,84:1
R. Gang 3,60:1

Hinterachsdifferential mit Visco Kupplung
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebAllradantrieb permanent
AchsenVorne
Einzelradaufhängung
Doppelquerlenker
Drehstabfederung
Hydraulische Teleskopstossdämpfer
Bereifung 215/65R16C
Einfachbereifung
Hinten
Einzelradaufhängung
Schräglenker
Schraubenfedern
Hydraulische Teleskopstossdämpfer
Bereifung 215/65R16C
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage mit Unterdruckverstärker
Auf alle Räder wirkend
Scheibenbremsen vorne, innenbelüftet
Scheibenbremsen hinten
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 80 Liter Benzin
Hinter der Vorderachse
Anhängelast2000 kg gebremst
750 kg ungebremst
100 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit160 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 80 Ah
Minus Pol an Masse
Im Motorraum links
Sitzplätze5 Personen
2 Personen in der Führerkabine
2 Personen liegend im Laderaum
1 Person sitzend im Laderaum
Anzahl Fahrzeuge? Fahrzeuge
Im TruppeneinsatzAb 1999
