VW Transporter T2a, Fotobegleitw l 4x2

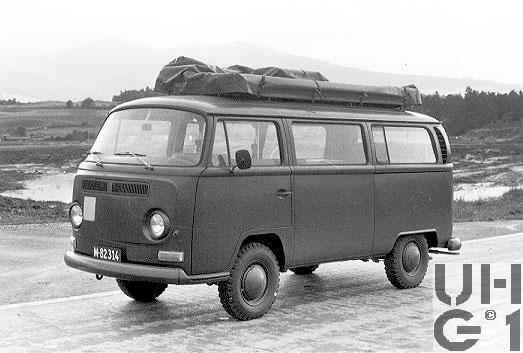

VW Transporter T2, Fotobegleitw l 4x2, Foto Armasuisse


Abmessungen
Länge4420 mm Fahrzeug
2800 mm Laderaum Vordersitz bis Heckklappe
1130 mm Ãœberhang vorne
867 mm Ãœberhang hinten
22° Überhang vorne
20° Überhang hinten
Breite1765 mm Fahrzeug
1570 mm Laderaum
1060 mm Schiebetüre seitlich
1230 mm Heckklappe
1385 mm Spurweite vorne
1426 mm Spurweite hinten
Höhe2300 mm Fahrzeug mit Gepäckträger
1955 mm Fahrzeug ohne Gepäckträger
1400 mm Laderaum
1225 mm Schiebetüre seitlich
730 mm Heckklappe
970 mm Beladehöhe seitlich
500 mm Beladehöhe seitlich
Leergewicht2070 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht2070 Kg Fahrzeug
950 kg Max. Achslast vorne
1150 kg Max. Achslast hinten
Radstand2400 mm
Wendekreis11800 mm


Motor
TypVW
Typ B
Zylinder4 Zylinder Boxermotor
Viertakt
Vergaser
Hersteller Solex
Typ 30 PICT-2
Fallstromvergaser mit Startautomatik
KühlsystemLuftkühlsystem
Thermostatisch gesteuert durch Gebläse
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über Tassenstössel, Stösselstangen und Kipphebel betätigt
Nockenwellenantrieb über schrägverzahnte Stirnräder
Bohrung85,5 mm
Hub69,0 mm
Hubraum1584 cm³
Verdichtung7,50:1
TreibstoffBenzin
PS/kW47 PS / 34,5 kW bei 4000 U/min
Drehmoment104 Nm bei 2200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller VW
Typ CA
Voll- und Sperrsynchronisiertes 4 Gang Getriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 3,800:1
2. Gang 2,060:1
3. Gang 1,260:1
4. Gang 0,822:1
R. Gang 3,610:1

Ausgleichsgetriebe
Übersetzung
5,375:1

Fernschaltung durch Mittelschalthebel
Doppelgelenkwellen auf die Hinterräder
KupplungZweischeiben Trockenkupplung
Mechanisch über Kabelzug betätigt
AntriebHinterradantrieb
AchsenVorne
Einzelradaufhängung
2 durchgehende vierkant Drehfederstäbe
Je 2 Kurbellängslenker
Doppeltwirkende Teleskopstossdämpfer
Drehstabstabilisator
Bereifung 185R14C, 6 Ply
Einfachbereifung
Hinten
Einzelradaufhängung
1 runder Federstab auf jeder Seite, querliegend
Doppelgelenkachswellen mit Achslenker
Doppeltwirkende Teleskopstossdämpfer
Bereifung 185R14C, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreisbremsanlage mit Unterdruckverstärker
Auf alle Räder wirkend
Trommelbremsen vorne, 230 mm Durchmesser
Trommelbremsen hinten, 230 mm Durchmesser
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 57 Liter Benzin
Ãœber der Hinterachse
Anhängelast800 kg gebremst
SeilwindeKeine
Höchstgeschwindigkeit105 km/h
4 km/h im kleinsten Gang
Elektrische Anlage12 Volt
1 Batterie 12 Volt 45 Ah
Minuspol an Masse
Im Motorraum im Heck
Sitzplätze5 Personen
Anzahl Fahrzeuge2 Fahrzeuge
Im Truppeneinsatz1970 bis 1998
