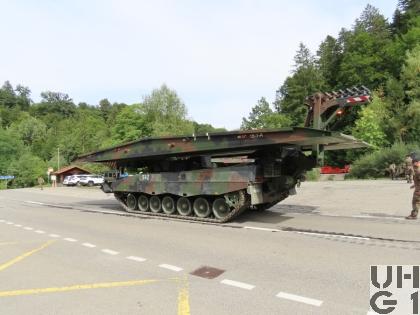

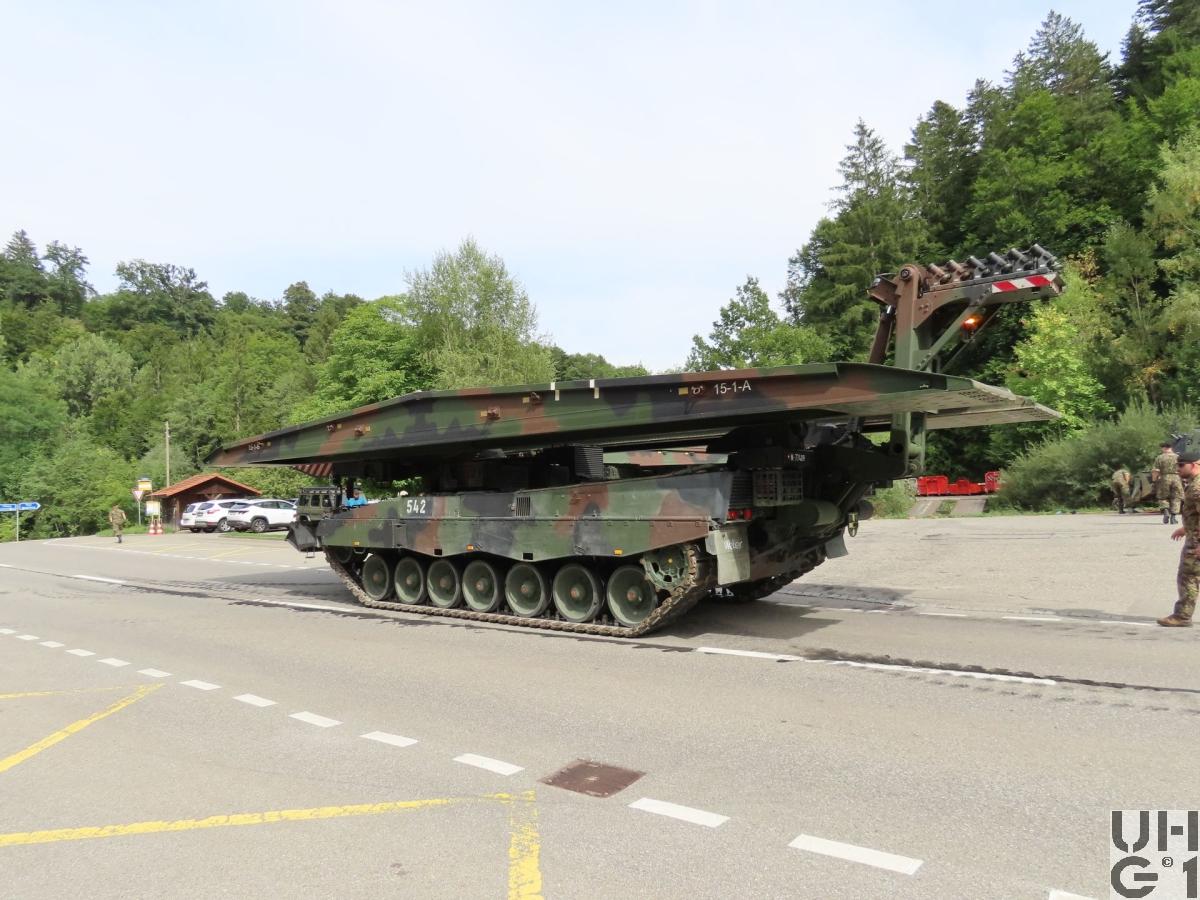

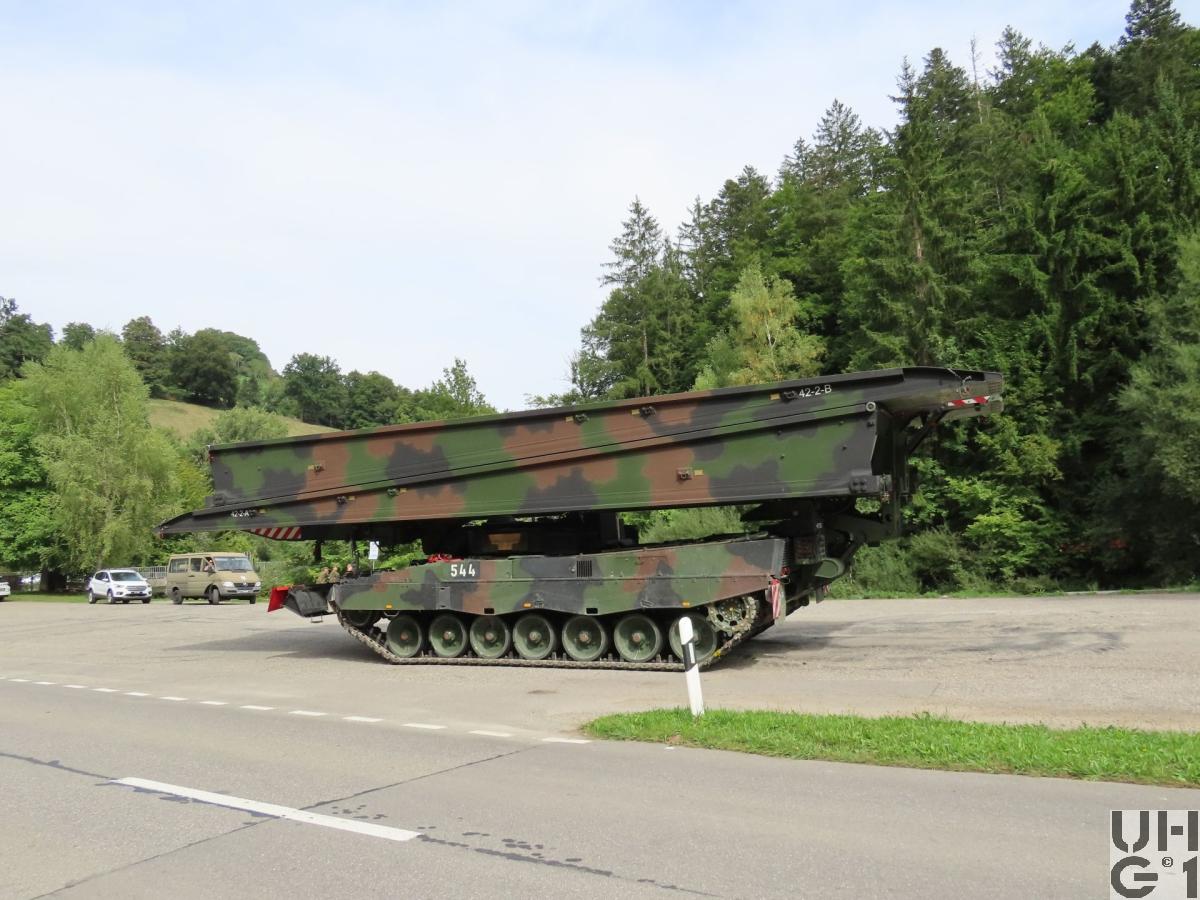

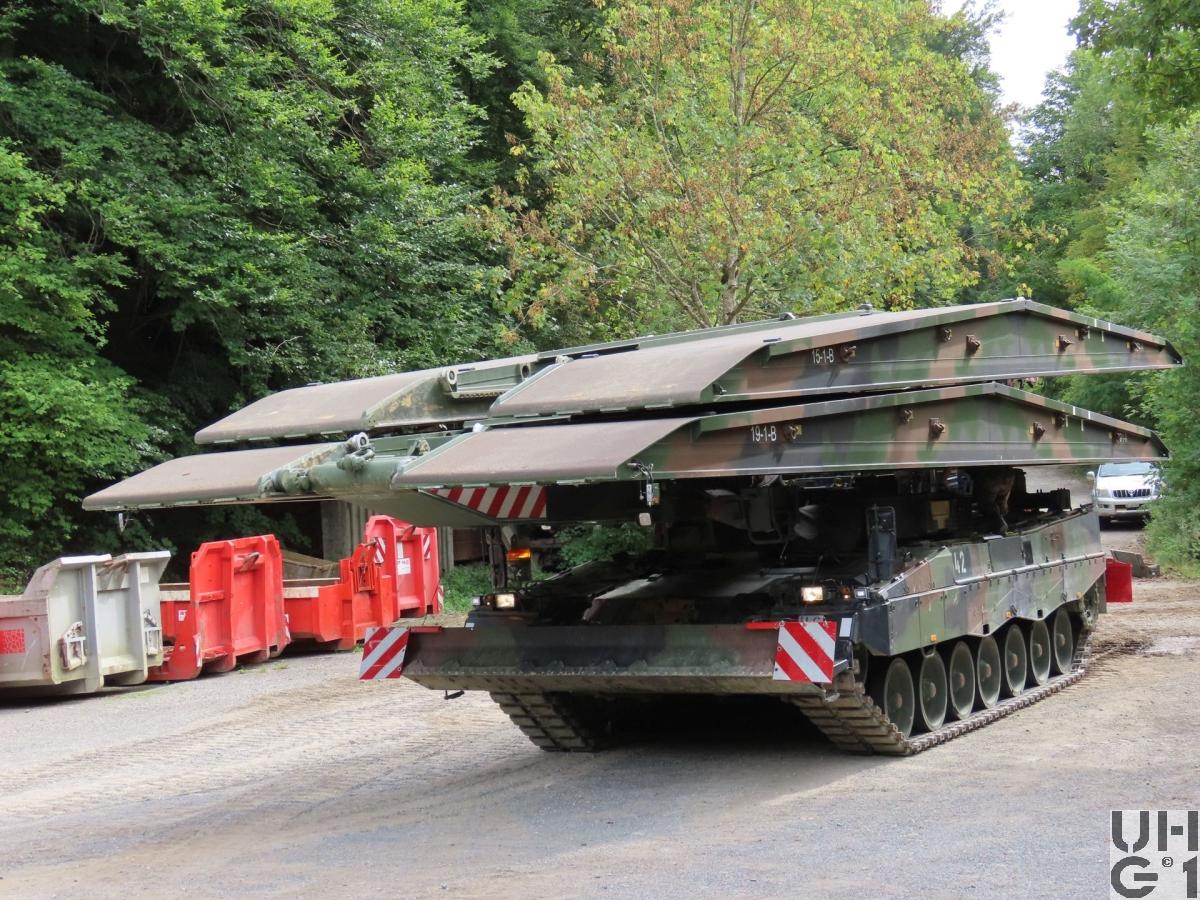

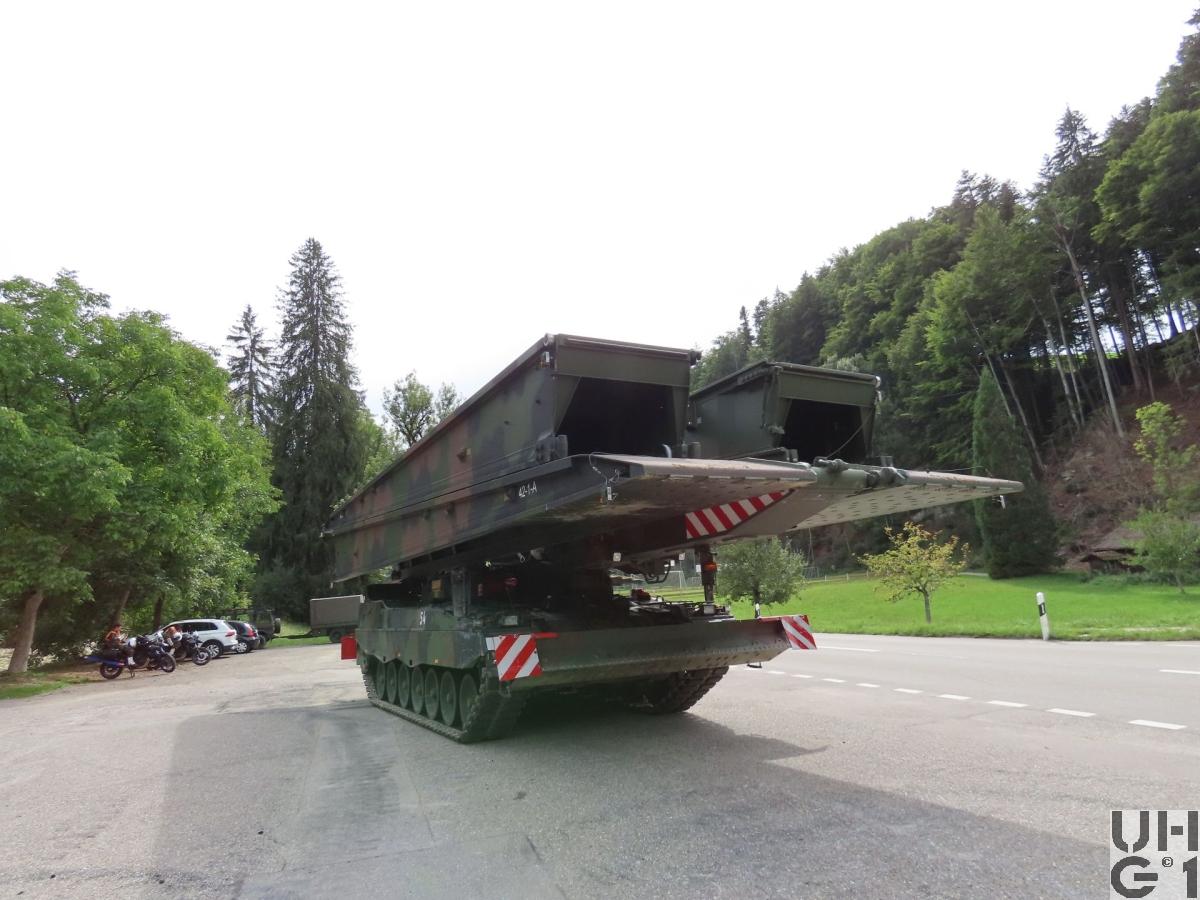

Brückenpanzer Leo, Brü Pz Leo

Brückenpanzer Leo, Brü Pz Leo Brückenpanzer Leo, Brü Pz Leo Brückenpanzer Leo, Brü Pz Leo Brückenpanzer Leo, Brü Pz Leo Brückenpanzer Leo, Brü Pz Leo


Allgemein
HerstellerKrauss-Maffei-Wegmann (KMW)
HerstellungslandDeutschland
Herstellungsjahr2018/2019
Im TruppeneinsatzBeschaffung über Rüstungsprogramm 2014
Einsatz ab 2019
M+ NummerM+77256, M+77291, M+77304, M+77342, M+77347, M+77271 M+77357, M+77362, M+77367, M+77369, M+77403, M+77409
Anzahl Fahrzeuge12 Fahrzeuge
KategorieUnterstützungsfahrzeug
Besatzung2 Personen
1 Fahrer im Wannenbug rechts
1 Kommandant im Wannenbug links
Gewicht63'500 kg Zulässiges Gesamtgewicht mit Brücke
51'500 kg Zulässiges Gesamtgewicht ohne Brücke
62'300 kg Fahrzeug mit 2 Brücken 14 m
62'300 kg Fahrzeug mit 1 Brücke 26 m
10'900 kg 26 m Brücke
5'400 kg 14 m Brücke
6'120 kg Triebwerksblock mit Befüllung
5'565 kg Triebwerkblock ohne Befüllung
2'855 kg Motor
2'750 kg Motor mit Verbrennungsluftfilter
2'590 kg Motor ohne Verbrennungsluftfilter
2'450 kg Getriebe mit Ölfüllung
2'170 kg Getriebe ohne Ölfüllung
417 kg Seitenantrieb
226 kg Schwingarm mit Lamellendämpfer
182 kg Schwingarm ohne Lamellendämpfer
106 kg Spannradschwinge
59,0 kg Drehstab
48,0 kg Laufrad
43,5 kg Spannradlagerzapfen
38,5 kg Antriebsradzahnkranz
34,0 kg Antriebsradring
34,0 kg Spannradnabe
33,5 kg Spannrad
25,0 kg Tragrolle
14,0 kg Laufradnabe
11,5 kg Endanschlagdämpfer
Leistungsgewicht23,62 PS/t
17,37 kW/t
Länge15'120 mm Fahrzeug mit 2 Brücken 14 m
14'480 mm Fahrzeug mit 1 Brücke 26 m
15'310 mm Fahrzeug mit Verlegearm waagrecht
14'710 mm Fahrzeug mit Verlegearm abgelegt
Breite4'050 mm Fahrzeug mit 2 Brücken 14 m
4'020 mm Fahrzeug mit 1 Brücke 26 m
3'420 mm Fahrzeug über Raupen aussen
2'150 mm Fahrzeug über Raupen innen
2'785 mm Spurweite
Höhe3'970 mm Fahrzeug mit 2 Brücken 14 m
4'000 mm Fahrzeug mit 1 Brücke 26 m
2'743 mm Fahrzeug mit Verlegearm waagrecht vorne
2'980 mm Fahrzeug mit Verlegearm waagrecht hinten
3'220 mm Fahrzeug mit Verlegearm abgelegt vorne Knickpunkt
2'340 mm Fahrzeug mit Verlegearm abgelegt hinten
900 mm Achse Spannrad vorne
845 mm Achse Antriebsrad hinten
BodendruckGelände 1,82 kg/cm²
Bodenfreiheit540 mm vorn ohne Minenschutzmodul
450 mm hinten ohne Minenschutzmodul
480 mm vorn mit Minenschutzmodul
410 mm hinten mit Minenschutzmodul
Spurlänge4'923 mm Raupe links
4'944 mm Raupe rechts
Überschreitfähigkeit3'100 mm
900 mm Kletterfähigkeit
22,0° / 40% Steigfähigkeit bei fester Böschung
16,5° / 30% Steigfähigkeit bei weicher Böschung
16,5° / 30% Querneigung
Watfähigkeit1'000 mm
Raupenbreite635 mm
Geschwindigkeit Strasse68 km/h vorwärts
31 km/h rückwärts
5 km/h Kriechgeschwindigkeit 1. Gang
1. Gang 15 km/h Handschaltung
2. Gang 31 km/h Handschaltung
3. Gang 45 km/h Handschaltung
2. / 3. / 4. Gang 68 km/h Automatik
1. Gang 15 km/h rückwärts Handschaltung
2. Gang 31 km/h rückwärts Handschaltung
Geschwindigkeit Gelände68 km/h vorwärts
31 km/h rückwärts
5 km/h Kriechgeschwindigkeit 1. Gang
Tankinhalt1'160 Liter Diesel
230 Liter Nischentreibstoffbehälter Links
250 Liter Haupttreibstoffbehälter links
350 Liter Nischentreibstoffbehälter rechts
280 Liter Haupttreibstoffbehälter rechts
50 Liter Entnahmebehälter
270 Liter / 100 km Verbrauch Strasse
370 Liter / 100 km Verbrauch Gelände
430 km Reichweite Strasse
250 km Reichweite Gelände
FahrwerkPro Seite
1 Spannradpaar vorne, 565 mm Durchmesser
1 Spannradschwinge vorne
1 Raupenspannvorrichtung vorne
7 Laufradpaare, 700 mm Durchmesser, 310 mm Breite
4 Tragrollen, 230 mm Durchmesser, 140 mm breit, versetzt angeordnet
5 Hydraulische Endanschläge an Schwingarm 1,2,3,6 und 7
2 Feste Endanschläge an Schwingarm 4 und 5
7 Schwingarme
7 Drehstäbe, 63 mm Durchmesser
5 Lamellenreibungsdämpfer an den Schwingarmlagergehäusen 1,2,3,6 und 7
1 Seitenvorgelege
1 Antriebsrad hinten, 651 mm Durchmesser
1 Endverbinderraupe
RaupenartHersteller Diehl
Typ 570 FT
Gummigelagerte Endverbinderraupe mit auswechselbaren Gummikissen
82 Raupenglieder pro Seite im Neuzustand
2'750 kg Gewicht Verbinderraupe
33,2 kg Gewicht Raupenglied
Elektrische Spannung24 Volt
6 Batterien à  12 Volt 100 Ah
4 Batterien in den Seitennischen links vom Triebwerkraum
Serie- Parallel Schaltung für das Primärnetz
2 Batterien in den Seitennischen rechts vom Triebwerkraum
Serie Schaltung für das Sekundärnetz
Minus Pol an Masse
Panzerung
Ãœbermittlungsmittel1 Funkstation SE-235/m2+
2 Sender-Empfänger
1 Zentrales Steuergerät CS-Box
1 Steuergerät Kommandant CC-Box
1 Steuergerät Mannschaft C-Box
1 Fernsteuergerät und Aussenstation RC-Box
2 Bedienungsgeräte (BG-235)
2 Antennen FzA-235/m
4 Panzersprechgarnituren (PSG-235)
1 Feldtelefon
1 Kabelrolle KR 83 mit 600 m Kabel F-2E


Hauptmotor
HerstellerMTU
TypMB 873 Ka 501
Anzahl Zylinder12 Zylinder V 90°
Viertakt
Vorkammer-Dieselmotor
2 Abgasturbolader mit interner Ladeluftkühlung
4 Ventile pro Zylinder
Hängende Ventile durch hoch liegende Nockenwellen über Rollenstössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwellen über Steuerräder
Trockensumpf-Druckumlaufschmierung
Leistung1'500 PS / 1'103 kW bei 2'600 U/min
Drehmoment479,26 mkg / 4'700 Nm bei 1'600 U/min
Bohrung170 mm
Hub175 mm
Hubraum47'600 cm³
TreibstoffDiesel
AntriebslageHinten


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHersteller Renk
Typ HSWL 354
Hydromechanisches Schalt-, Wende- und Lenkgetriebe
Halb- und Vollautomatisch schaltbar mit kombinierter hydrodynamisch-mechanischer Betriebsbremse
Handschaltung 1. bis 3. Gang
Automatik 2. bis 4. Gang
Schaltungsart elektrisch/hydraulisch
4 Vorwärtsgänge
2 Rückwärtsgänge
Übersetzung
1. Gang 4,504:1
2. Gang 2,210:1
3. Gang 1,523:1
4. Gang 1,003:1
Seitenantrieb
Hersteller ZF
Typ P 25000 Planetengetriebe
An jeder Seite der Wanne hinten aussen
Übersetzung 4,67:1
Lenkung
Hersteller Renk
Typ TRM
Bauart Hydrostatisch/hydrodynamisch
Stufenlose Überlagerungslenkung
Bremsen
Betriebsbremse
Hydrodynamische Strömungsbremse mit integrierten Scheibenbremsen
Hilfsbremse
Wannenseitigen Federspeicherbremse auf Scheiben
Feststellbremse
Wie Hilfsbremse
Seitenantrieb
Hersteller ZF
Typ P 25000 Planetengetriebe
An jeder Seite der Wanne hinten aussen
Übersetzung 4,67:1


Bewaffnung
HauptwaffeKeine
MaschinengewehrKeines
LyranKeiner
NebelwerferMehrfachwurfanlage 98
Hersteller Diehl Deutschland
Entwickler Diehl Deutschland
Technische Daten
7,6 cm Kaliber
5 Sekunden Dauer Aufbau Nebelwand
90 - 200 Sekunden Dauer des Nebels
100 - 120 m Nebelwandbreite pro Salve links und rechts
50 - 90 m Wurfweite
12 Nebelwerfer
Anordnung zwei Sechser-Gruppen oben am Heckarm
Gefächert und unterteilt in Salve A + B
Elektrische Auslösung über Bedienerpult Kommandant
Kampfmunition
7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg
Ãœbungsmunition

7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg
Manipuliermunition
7,6 cm Manip Nb Pat 95


Munitionsvorrat
HauptwaffeKeine
MaschinengewehrKeine
LyranKeine
Nebelwerfer24 Patronen
12 Patronen geladen 1. Bereitschaft
12 Patronen im Heckkasten 2. Bereitschaft
BemerkungenEinsatz
Pz Sap Bat 1
Pz Sap Bat 11
