Spz Mowag Genie

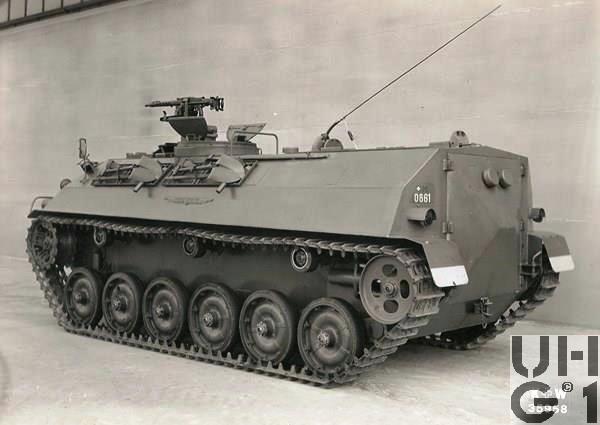

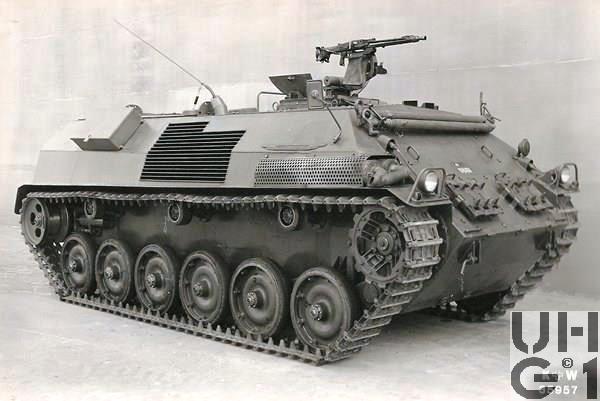

Spz Mowag Genie, Foto K+W Thun Spz Mowag Genie, Foto K+W Thun


Allgemein
HerstellerMowag Kreuzlingen
HerstellungslandSchweiz
Herstellungsjahr1959
Im TruppeneinsatzNur für Versuche
M+ NummerM+0861
Anzahl Fahrzeuge1 Fahrzeug
KategorieSchützenpanzer
Besatzung10 Personen
1 Kommandant
1 Fahrer
8 Besatzung
Gewicht12'000 kg Gefechtsbereit
Leistungsgewicht20,8 PS/t
Länge5'580 mm Fahrzeug
Breite2'300 mm Fahrzeug
1'950 mm Spurweite
Höhe1'920 mm Fahrzeug
Bodendruck0,5 kg/cm²
Bodenfreiheit350 mm
Spurlänge3'450 mm
Überschreitfähigkeit1'800 mm
720 mm Kletterfähigkeit
40% Steigfähigkeit
Watfähigkeit1'000 mm
Raupenbreite350 mm
Geschwindigkeit Strasse60 km/h
Geschwindigkeit Gelände3,8 km/h min.
Tankinhalt200 Liter
FahrwerkPro Seite
1 Antriebsrad vorne
6 Laufräder
3 Stützräder
1 Spannvorrichtung hinten
1 Spannrad hinten
1 Scharnierraupe
RaupenartScharnierraupe
Elektrische Spannung12 Volt
2 Batterien 12 Volt 106 Ah
Minuspol an Masse
Panzerung12 bis 30 mm
ÜbermittlungsmittelSender und Empfänger


Hauptmotor
HerstellerChrysler
TypMR 413
Anzahl Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Leistung250 PS
DrehmomentNm
Bohrung101,60 mm
Hub99,06 mm
Hubraum6'420 cm³
TreibstoffBenzin
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Mechanisches Getriebe
Synchronisiert
6 Vorwärtsgänge
1 Rückwärtsgang
Lenkgetriebe
MOWAG Kupplungs-Bremslenkung
Bremsen
Mechanisch auf Lenkachse wirkend


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr7,5 mm Maschinengewehr 1951
7,5 mm Mg 51
Hersteller Eidgenössische Waffenfabrik Bern
Konstrukteur A. Kipfer
Technische Daten
Zündung mechanisch durch Schlagstift
Luftgekühlter Rückstosslader
Stützklappenverschluss
Seriefeuer ab offenem Verschluss
7,5 mm Kaliber
360° Seitenrichtbereich
1'000 Schuss / min Feuergeschwindigkeit
16 kg Gewicht
1'270 mm Gesamtlänge
563 mm Lauflänge
4 Züge
Konstanter Rechtsdrall
270 mm Drallänge
Patronenzufuhr über Metallgurten aus Gurtenkisten
200 Patronen pro Gurtenkiste
50 Patronen pro Trommelmagazin
Kampfmunition
7,5 mm GP 11
7,5 mm St Ke Pat 11
7,5 mm Lsp Pat 11
Markiermunition
7,5 mm Mark Pat Mg
Manipuliermunition
7,5 mm Gw Manip Pat
LyranX
NebelwerferX


Munitionsvorrat
HauptwaffeX
Maschinengewehr3'000 Patronen
LyranX
NebelwerferX
