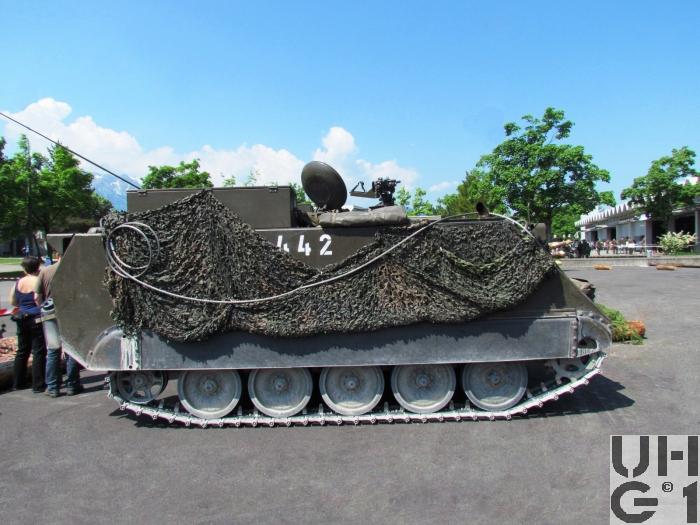

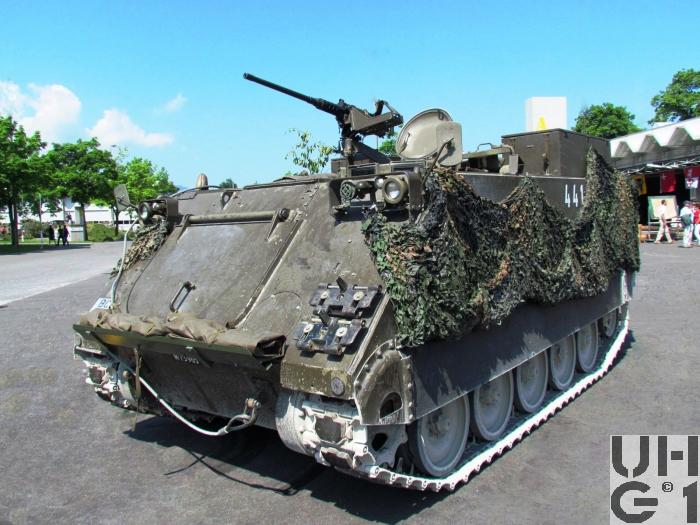

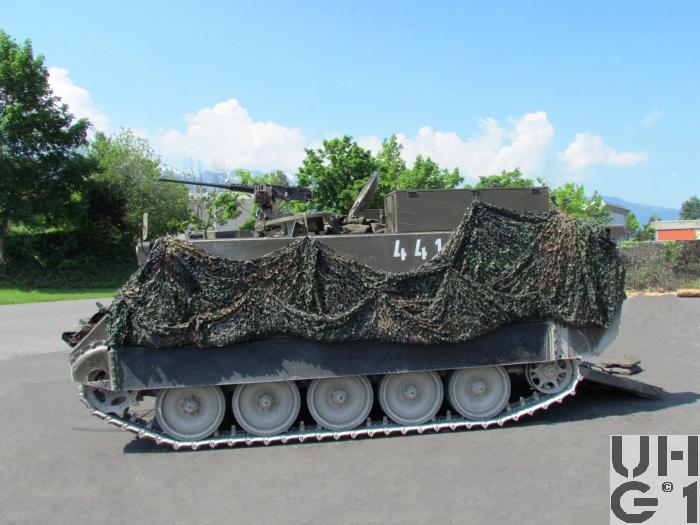

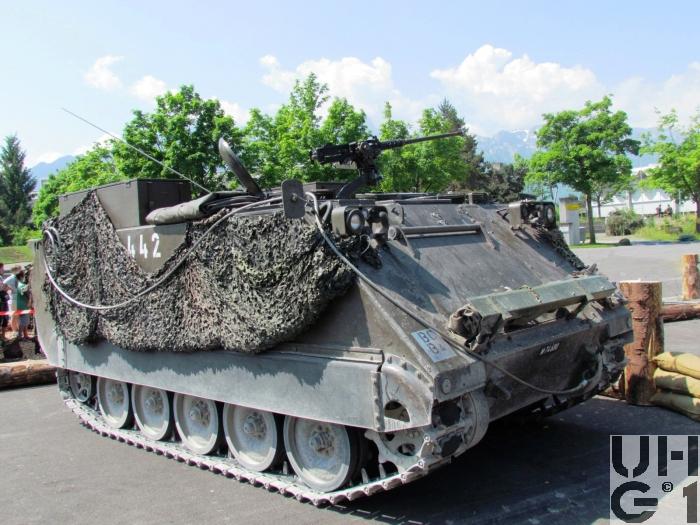

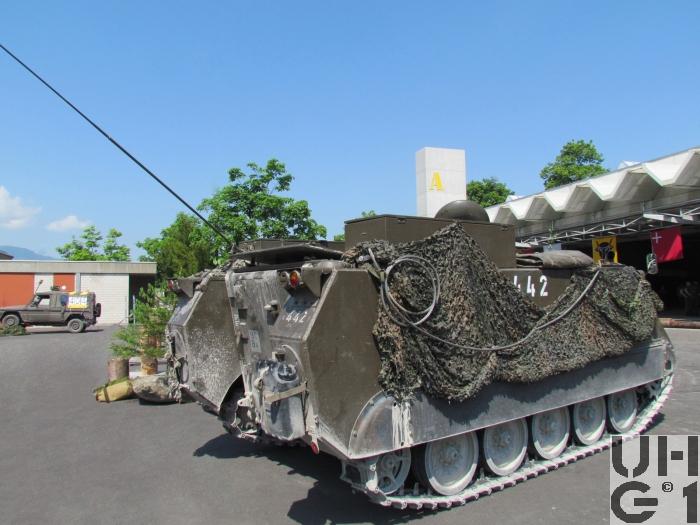

Sap Pz 63/05 M-113 A1

Sappeurpanzer 63/05 M-113 Sappeurpanzer 63/05 M-113 Sappeurpanzer 63/05 M-113 Sappeurpanzer 63/05 M-113 Sappeurpanzer 63/05 M-113



Allgemein
HerstellerFMC Corp. San José Amerika
Ruag Thun
HerstellungslandAmerika
Schweiz
Herstellungsjahr2004
Im TruppeneinsatzAb 2005
M+ NummerM+
Anzahl Fahrzeuge
KategorieSchützenpanzer
Besatzung9 Mann
1 Fahrer
1 Kommandant
7 Pz Sap
Gewicht11600 kg
Leistungsgewicht18,63 PS/t
13,70 kW/t
Länge5150 mm
Breite2680 mm
Höhe2500 mm
BodendruckGelände 0,58 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2760 mm
Überschreitfähigkeit1680 mm
Watfähigkeit1100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
Geschwindigkeit Gelände65 km/h
Tankinhalt360 Liter
2 Tanks zu 180 Liter links und rechts am Heck aussen
FederungDie Fahrzeugfederung besteht pro Seite aus
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
RaupenartStahlkette (Scharnierkette) mit Gummipolster
Elektrische Spannung24 Volt
2 Batterien à 12 Volt 100 Ah
Minus Pol an Masse
Hinten rechts im Mannschaftsraum
Panzerung12 bis 44 mm
FunkgerätSE-235


Hauptmotor
HerstellerGeneral Motors Detroit USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
2 Nockenwellen
Mechanisches Roots-Gebläse
Pro Zylinder:
1 Einspritzeinheit
4 Auslassventile
3 Stösselstangen
3 Kipphebel
Die mittlere Stösselstange betätigt die Einspritzeinheit, die beiden andern betätigen je 2 Auslassventile
Leistung204 PS / 143 kW bei 2800 U/min
Drehmoment598,4 Nm bei 1450 U/min
Bohrung98,42 mm
Hub114,4 mm
Hubraum5220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
140 kg Gewicht

Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
77 kg Gewicht

Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
240 kg Gewicht

Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Verschiedene
Ursprünglich Browning TM9-1225
Später Ramo, Maremont (USA), FN Herstal (B)
Das Mg 64 ist eine automatische Waffe. Es ist mit einem luftgekühlten Rückstosslader mit Blockverschluss und Keilverriegelung ausgestattet.
Die Abzugvorrichtung ermöglicht das Schiessen im Einzel- und Seriefeuer.
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss. Sie wird aus einem Metall-Gurtenkistchen zugeführt

Technische Daten
12,7 mm Kaliber
8 Anzahl Züge
450-500 Schuss/min Schusskadenz
890 m/sek Anfangsgeschwindigkeit
3560 kg/cm² Gasdruck
6800 m Max. Schussweite
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Zu jedem Mg gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt

Munition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
12,7 mm Mg 64 Pz Spr Pat 92+Pz Spz Pat 05 Lsp (3:1)
12,7 mm Mg 64 Pz Spz Pat 92
12,7 mm Mg 64 Pz Spz Pat 92 Lsp
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 04+UPat 05 Lsp (3:1)
12,7 mm Mg 64 UPat 04 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
HauptwaffeKeine
Maschinengewehr1260 Schuss
Unter den Sitzbänken im Mannschaftsraum
LyranKeiner
NebelwerferKeine
BemerkungenMitgeführte Bewaffnung
2 Panzerfaust
4 Hohlladungspatronen
6 cm Werfer 87, 1 Stück
16 Beleuchtungsgeschosse
1 Trichtersprengladung 88
1 Richtladung 96 schwer
3 Richtladungen 96 leicht
1 Verschlag Sprengrohr
Sturmgewehre 90
Handgranaten 85

Mitgeführte Ausrüstung
6 Verpackungseinheiten Sprengstoff
2 Verpackungseinheiten Sprengschnur
1 Benzinkettensäge 90
1 Benzintrennschleifgerät 91
1 Benzinbohrhammer 78
