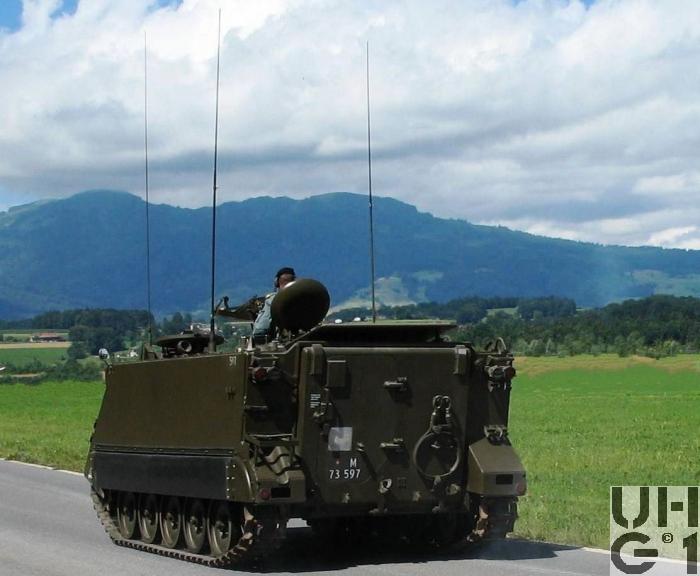

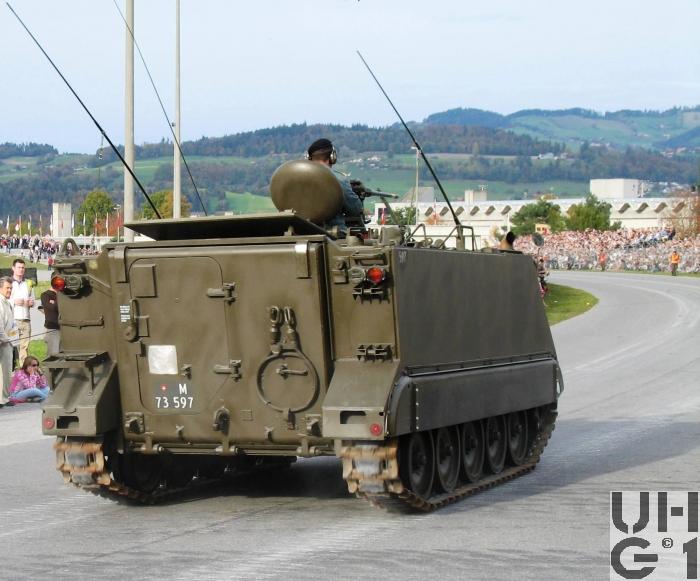

Spz 63 M-113 A1 mit SE-412

Spz 63 M-113 A1 Spz 63 M-113 A1 Spz 63 M-113 A1



Allgemein
HerstellerFMC Corp. San José, California, USA
HerstellungslandUSA
HerstellungsjahrBeschaffung über RP 63 (1. Serie) 383 Fahrzeuge
Beschaffung über RP 68 (2. Serie) 137 Fahrzeuge
Im Truppeneinsatz1964 bis 1975
M+ NummerM+73706 bis M+73836 (1.Serie) 131 Fahrzeuge
M+73855 bis M+73950 (1. Serie) 96 Fahrzeuge
M+73969 bis M+74028 (1. Serie) 60 Fahrzeuge
M+74047 bis M+74142 (1. Serie) 96 Fahrzeuge
M+74300 bis M+74436 (2. Serie) 137 Fahrzeuge
Anzahl Fahrzeuge520 Fahrzeuge
KategorieSchützenpanzer
Besatzung11 Personen
1 Fahrer
1 Kommandant
9 Panzergrenadiere
Gewicht10950 kg Gefechtsgewicht
9400 kg Leergewicht
1550 kg Nutzlast
6600 kg Anhängelast
Leistungsgewicht18,63 PS/t
13,70 kW/t
Länge4860 mm Fahrzeug
Breite2680 mm Fahrzeug mit Kettenabdeckung
2540 mm Fahrzeug ohne Kettenabdeckung
Höhe3700 mm Fahrzeug über Antennen (abgespannt)
2500 mm Fahrzeug über Maschinengewehr
1850 mm Fahrzeug über Wanne
BodendruckGelände 0,58 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2760 mm
6900 mm Radiuslenkung
3800 mm Ortslenkung
Überschreitfähigkeit1680 mm
600 mm Kletterfähigkeit
60% Steigfähigkeit
30% Querneigung
WatfähigkeitAm Anfang waren die Spz 63 voll schwimmfähig, später wurde aber die Trimmplatte ausgebaut und durch eine Halterung für die Gefechtspackung ersetzt
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände65,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt1 Tank Stahl zu 360 Liter Diesel
Hinten links im Kampfraum
70 - 80 Liter / 100 km Verbrauch
490 km Fahrbereich
FederungDie Fahrzeugfederung besteht pro Seite aus
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
RaupenartStahlkette (Scharnierkette) mit Gummipolster
Elektrische Spannung24 Volt
2 Batterien à 12 Volt 120 Ah
Minus Pol an Masse
Hinten rechts im Kampfraum
Panzerung12 bis 44 mm
Funkgerät1 Sender-Empfänger SE-412 (SE A)
1 Bordverstärker (BV)
4 Bedienungsgeräte / Monitore (BG)
4 Sprechgarnituren
1 Feldtelefon 50, Typ A
3 Antennen
Es wird aber nur eine Antenne gebraucht, die zwei andern dienen lediglich der Tarnung, damit auf dem Felde der Kommandopanzer nicht anhand der Antennenausrüstung ausfindig gemacht wird


Hauptmotor
HerstellerGeneral Motors Corp (GMC), Detroit, Michigan, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
2 Nockenwellen
Antrieb über Stirnräder
Mechanisches Roots-Gebläse
Pro Zylinder
1 Einspritzeinheit
4 Auslassventile
3 Stösselstangen
3 Kipphebel
Die mittlere Stösselstange betätigt die Einspritzeinheit, die beiden andern betätigen je 2 Auslassventile
Leistung204 PS / 143 kW bei 2800 U/min
Drehmoment598,4 Nm bei 1450 U/min
Bohrung98,42 mm
Hub114,3 mm
Hubraum5220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
140 kg Gewicht

Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
77 kg Gewicht

Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
240 kg Gewicht

Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Verschiedene
Ursprünglich Browning TM9-1225
Später Ramo, Maremont (USA), FN Herstal (B)
Das Mg 64 ist eine automatische Waffe. Es ist mit einem luftgekühlten Rückstosslader mit Blockverschluss und Keilverriegelung ausgestattet.
Die Abzugvorrichtung ermöglicht das Schiessen im Einzel- und Seriefeuer.
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss. Sie wird aus einem Metall-Gurtenkistchen zugeführt

Technische Daten
12,7 mm Kaliber
8 Anzahl Züge
450-500 Schuss/min Schusskadenz
890 m/sek Anfangsgeschwindigkeit
3560 kg/cm² Gasdruck
6800 m Max. Schussweite
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Zu jedem Mg gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt

Munition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 77 Lsp gegurtet
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
HauptwaffeKeine
Maschinengewehr1050 Schuss
Verpackt in 10 Gurtkisten à 105 Schuss
Unter den Sitzbänken der Mannschaft
LyranKeine
NebelwerferKeine
BemerkungenGeschichte
Nach einem längeren Auswahlverfahren mit mehreren Schützenpanzer Typen wurde schliesslich mit dem Rüstungsprogramm 1963 ein Kredit beantragt, über die Beschaffung von einer ersten Tranche von Schützenpanzer M-113.
Mit den Rüstungsprogrammen 68, 74 und 79 wurden weitere Fahrzeuge bewilligt.
Im Laufe der Jahre wurden verschiedene Schützenpanzer Typen angeschafft.

Stückzahlen / Typen
520 Spz 63
575 Kdo Spz 63
140 Flt 63
132 Mw Pz 64
120 G Pz 64
61 Kran Pz 63
25 Uem Pz 63
Alle Fahrzeugtypen wurden ständig weiterentwickelt und den neuen Gefechtsfeld Anforderungen angepasst.

Liquidation
Ab 2006 wurden rund 550 verschiedene Typen entsorgt
Ab 2012 wurden 330 Spz / Kdo Spz 63/89 entsorgt
