G Pz 63 M-113 A1 modifiziert

G Pz 63 M-113 A1 modifiziert G Pz 63 M-113 A1 modifiziert G Pz 63 M-113 A1 modifiziert G Pz 63 M-113 A1 modifiziert



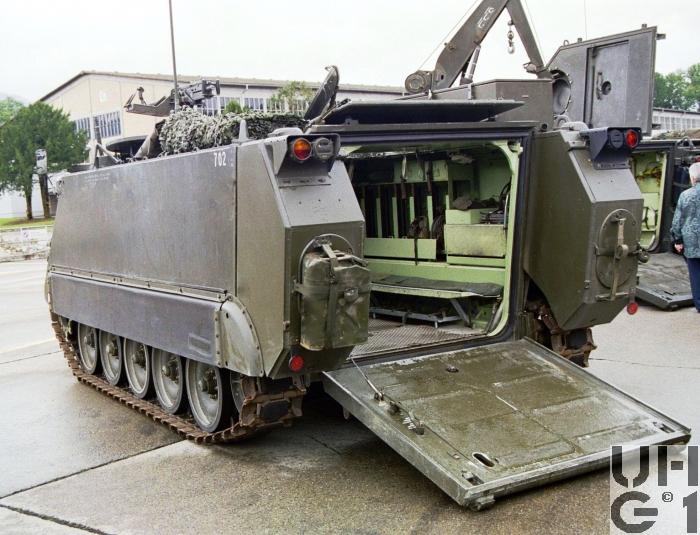

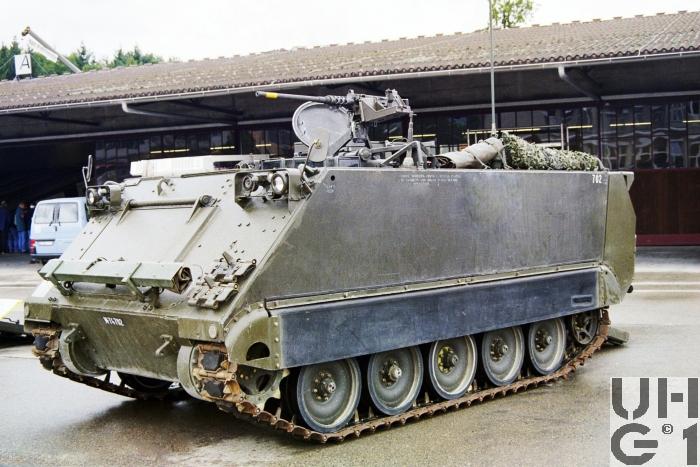

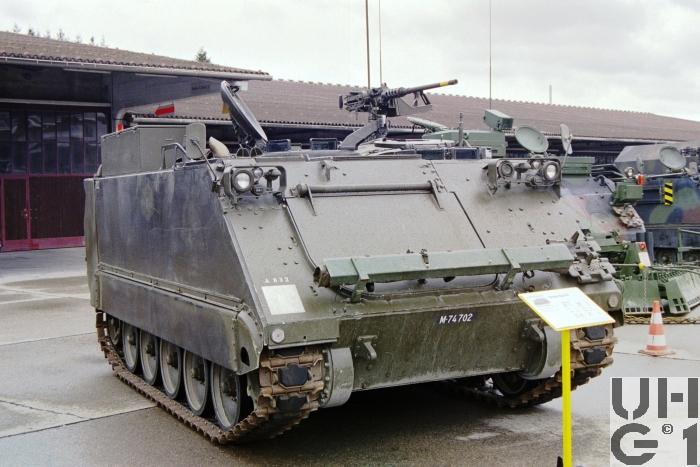

Allgemein
HerstellerFMC Corp. San José, California, USA
HerstellungslandUSA
HerstellungsjahrBeschaffungsjahr 1963 (1. Serie)
Beschaffungsjahr 1968 (2. Serie)
Im TruppeneinsatzAb 1996
M+ NummerM+73700 bis M+73705 (1. Serie) 6 Fahrzeuge
M+73837 bis M+73854 (1. Serie) 18 Fahrzeuge
M+73951 bis M+73968 (1. Serie) 18 Fahrzeuge
M+74029 bis M+74046 (1. Serie) 18 Fahrzeuge
M+74658 bis M+74717 (2. Serie) 60 Fahrzeuge
Anzahl Fahrzeuge120 Fahrzeuge, alle G Pz 63 umgebaut
KategorieSchützenpanzer
Besatzung10 Personen
1 Kommandant
1 Fahrer
8 Pioniere
Gewicht11600 kg Gefechtsgewicht
10680 kg Leergewicht
920 kg Nutzlast
6600 kg Anhängelast
Leistungsgewicht17,70 PS/t
13,01 kW/t
Länge5150 mm
Breite2680 mm
Höhe3700 mm Fahrzeug über Antennen (abgespannt)
2500 mm Fahrzeug über Maschinengewehr
1850 mm Fahrzeug über Wanne
BodendruckGelände 0,58 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2760 mm
6900 mm Radiuslenkung
3800 mm Ortslenkung
Überschreitfähigkeit1680 mm
600 mm Kletterfähigkeit
60% Steigfähigkeit
30% Querneigung
Watfähigkeit1100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände65,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt360 Liter
2 Tanks Stahl zu 180 Liter Diesel
Links und rechts am Heck aussen
70 - 80 Liter / 100 km Verbrauch
490 km Fahrbereich
FederungDie Fahrzeugfederung besteht pro Seite aus
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
RaupenartStahlkette (Scharnierkette) mit Gummipolster
Elektrische Spannung24 Volt
2 Batterien à 12 Volt 120 Ah
Minus Pol an Masse
Hinten rechts im Kampfraum
Panzerung12 bis 44 mm
FunkgerätSE-235/M1


Hauptmotor
HerstellerGeneral Motors, Detroit, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
2 Nockenwellen
Mechanisches Roots-Gebläse
Pro Zylinder
1 Einspritzeinheit
4 Auslassventile
3 Stösselstangen
3 Kipphebel
Die mittlere Stösselstange betätigt die Einspritzeinheit, die beiden andern betätigen je 2 Auslassventile
Leistung204 PS / 143 kW bei 2800 U/min
Drehmoment598,4 Nm bei 1450 U/min
Bohrung98,42 mm
Hub114,3 mm
Hubraum5220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
140 kg Gewicht

Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
77 kg Gewicht

Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
240 kg Gewicht

Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Verschiedene
Ursprünglich Browning TM9-1225
Später Ramo, Maremont (USA), FN Herstal (B)
Das Mg 64 ist eine automatische Waffe. Es ist mit einem luftgekühlten Rückstosslader mit Blockverschluss und Keilverriegelung ausgestattet.
Die Abzugvorrichtung ermöglicht das Schiessen im Einzel- und Seriefeuer.
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss. Sie wird aus einem Metall-Gurtenkistchen zugeführt

Technische Daten
12,7 mm Kaliber
8 Anzahl Züge
450-500 Schuss/min Schusskadenz
890 m/sek Anfangsgeschwindigkeit
3560 kg/cm² Gasdruck
6800 m Max. Schussweite
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Zu jedem Mg gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt

Munition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
12,7 mm Mg 64 Pz Spr Pat 92+Pz Spz Pat 05 Lsp (3:1)
12,7 mm Mg 64 Pz Spz Pat 92
12,7 mm Mg 64 Pz Spz Pat 92 Lsp
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 04+UPat 05 Lsp (3:1)
12,7 mm Mg 64 UPat 04 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
HauptwaffeNur Maschinengewehr
Maschinengewehr1050 Schuss
Verpackt in 10 Gurtkisten à 105 Schuss
1 Gurtkiste am Mg
4 Gurtkisten im Mannschaftsraum links unter Sitzbank
5 Gurtkisten im Mannschaftsraum rechts unter Sitzbank
LyranKeiner
NebelwerferKeine

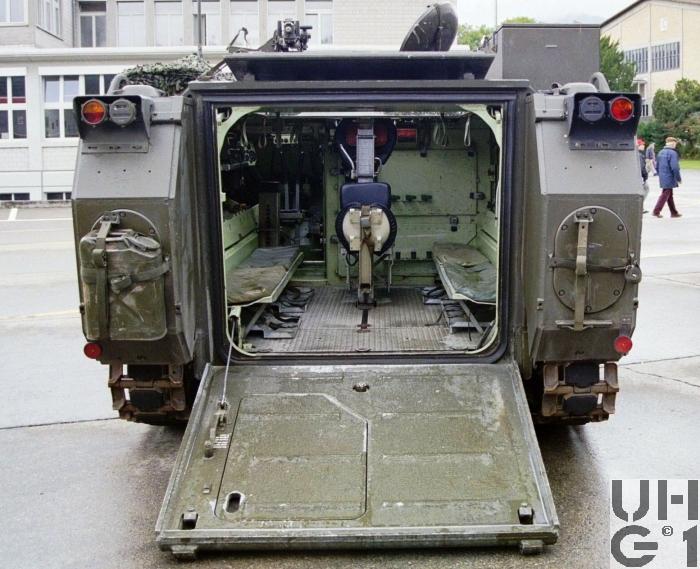

BemerkungenTechnische Beschreibung
Durch die Einführung von neuem Material und neuer Munition mussten die Munitionshalterungen und die Verladeordnung neu angepasst werden

Der so modifizierte Genie Panzer 63 unterscheidet sich vor allem in folgenden Punkten vom Vorgänger Modell:
Neue Verladeordnung
Neue Halterung aussen für die 10 Gefechtspackungen
Aussentreibstoffbehälter hinten links und rechts
Munitionshalterungen für kleinkalibrige Munition sowie für Panzerabwehrmittel
Aufgrund der engen Platzverhältnisse wurden die Fahrzeuge für die Unterbringung der Fahrzeug Ausrüstung sowie der zusätzlichen Ausrüstung mit speziellen Fächern, Halterungen und besonderen Einrichtungen ausgerüstet

Ausrüstung
Panzerfaust
Handgranate 85
6 cm Werfer 87
Panzer Minen 60
Sprengschnur 74
Zündsortiment A Pyrotechnisch
Benzinkettensäge 90
Habegger
Diverses Pioniermaterial
2 Tarnnetze 6x6m
