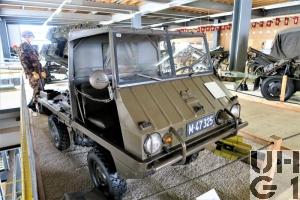

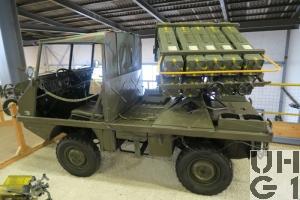

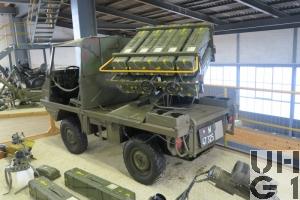

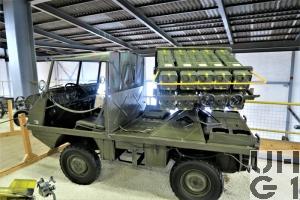

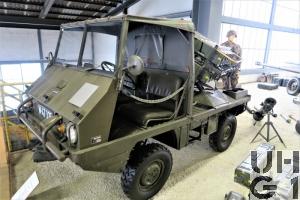

Steyr Puch Typ 700 AP Haflinger, Lwf Werferw BANTAM l gl 4x4 2. Serie, Modell 67

Steyr Puch Typ 700 AP Haflinger, Lwf Werferw BANTAM l gl 4x4 2. Serie, Modell 67 Steyr Puch Typ 700 AP Haflinger, Lwf Werferw BANTAM l gl 4x4 2. Serie, Modell 67 Steyr Puch Typ 700 AP Haflinger, Lwf Werferw BANTAM l gl 4x4 2. Serie, Modell 67 Steyr Puch Typ 700 AP Haflinger, Lwf Werferw BANTAM l gl 4x4 2. Serie, Modell 67 Steyr Puch Typ 700 AP Haflinger, Lwf Werferw BANTAM l gl 4x4 2. Serie, Modell 67


Abmessungen
Länge3'000 mm Fahrzeug
1'500 mm Ladefläche
850 mm Ãœberhang vorne
630 mm Ãœberhang hinten
44° Überhangwinkel vorne
36° Überhangwinkel hinten
Breite1'350 mm Fahrzeug
1'280 mm Ladefläche
1'130 mm Spurweite vorne
1'130 mm Spurweite hinten
Höhe1'800 mm Fahrzeug
650 mm Zughaken vorne
230 mm Bodenfreiheit vorne
210 mm Bodenfreiheit hinten
295 mm Bauchfreiheit
Leergewicht1'000 kg Fahrzeug
Nutzlast200 kg Fahrzeug
Gesamtgewicht1'200 kg Fahrzeug
600 kg Max. Achslast vorne
600 kg Max. Achslast hinten
Radstand1'500 mm
Wendekreis7'300 mm bei Hinterradantrieb
7'800 mm bei Allradantrieb


Motor
TypSteyr Daimler Puch
Typ 700 AP
ZylinderZweizylinder Boxermotor
Viertakt
Vergaser
Hersteller Weber
Typ 32 ICS mit Chokeklappe
1 Geländefallstromvergaser
KühlsystemLuftkühlung mit Gebläse
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von zentraler Nockenwelle über Winkelhebel, Stösselstangen und Kipphebel betätigt
Bohrung80 mm
Hub64 mm
Hubraum643 cm³
Verdichtung7,2:1
TreibstoffBenzin
PS/kW24 PS / 16,6 kW (DIN) bei 4'800 U/min
Drehmoment42 Nm bei 3'500 U/min


Kraftübertragung
GetriebeHauptgetriebe
Mechanisches Zahnrad Wechselgetriebe
Alle Gänge synchronisiert
5 Vorwärtsgänge, davon 1 Krichgang
1 Rückwärtsgang
Stockschaltung
Übersetzung
Krichgang 7,55:1
1. Gang 3,71:1
2. Gang 2,18:1
3. Gang 1,21:1
4. Gang 0,68:1
R. Gang 3,55:1


Zusatzgetriebe
Am vorderen Differentialgehäuse angeflanscht
Dient zum einschalten des Vorderradantriebes

Bedienung der Schaltung
Schalthebel Schwarz: Hauptgetriebe
2 Hebel Gelb: Differentialsperren vorne und hinten
1 Hebel Rot: Vorderradantrieb
KupplungFichtel und Sachs
180 mm Durchmesser
Einscheiben Trockenkupplung
Mechanisch über Seilzug betätigt
AntriebHinterad- oder Allradantrieb in allen Gängen
Vorne und hinten Differentialsperren
AchsenVorne
Einzelradaufhängung mittels gegabelter Pendelachse
Als rohrförmiger Stahlblechkörper ausgebildet
Kegelradantrieb mit Spiralverzahnung und einfacher Rücksetzung
Untersetzung 4,22:1
Homokinetische Gelenke und Ritzelantrieb
Untersetzung 2,72:1
Schraubenfedern
Progressivwirkende Gummihohlfedern und Dreieckverstrebungen
Doppeltwirkende hydraulische Teleskopstossdämpfer
Bereifung Maloya 165 - 12, 4 Ply
Geländereifen
Einfachbereifung
Hinten
Einzelradaufhängung mittels gegabelter Pendelachse
Als rohrförmiger Stahlblechkörper ausgebildet
Kegelradantrieb mit Spiralverzahnung und einfacher Rücksetzung
Untersetzung 4,22:1
Ritzelantrieb
Untersetzung 2,72:1
Schraubenfedern
Progressivwirkende Gummihohlfedern und Dreieckverstrebungen
Doppeltwirkende hydraulische Teleskopstossdämpfer
Bereifung Maloya 165 - 12, 4 Ply
Geländereifen
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 32 Liter Benzin
Links unter dem Fahrersitz
Anhängelast0 kg
SeilwindeKeine
HöchstgeschwindigkeitKriechgang 5 km/h
1. Gang 11 km/h
2. Gang 20 km/h
3. Gang 36 km/h
4. Gang 64 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 42 Ah
Minus Pol an Masse
Links am Fahrzeug im Blechkasten vor der Hinterachse
Sitzplätze2 Personen
Anzahl Fahrzeuge200 Fahrzeuge
Im TruppeneinsatzBeschaffung über RP 65
Einsatz ab 1965 bis ca. 1992
BemerkungenBewaffnung
Panzerabwehrlenkwaffensystem BANTAM BB65
Pulvergetriebene, drahtgelenkte Lenkwaffe
Einsatzdistanz: 500 bis 2'000 m
Schussfolge: 2 bis 4 Schuss pro Minute
Gewicht Abschussgestell: 14,7 kg
Gewicht Lenkgerät: 5,50 kg
Durchschlagkraft: 50 cm Vollstahl

Einsatz
PAL-Kompanien in Infanterieeinheiten
9 PAL-Kompanien zu je 4 Zügen
1 Kommandozug, 3 PAL-Züge
Bestand PAL-Zug:
3 PAL-Gruppen mit je 1 Haflinger ohne Werfer und 2 Haflinger mit Werfer
1 Haflingerfahrer und 1 PAL-Schützen bilden eine Kampfeinheit

Daten
Hansruedi Brawand, 3270 Aarberg
Der Steyr-Puch Haflinger der Schweizer Armee
