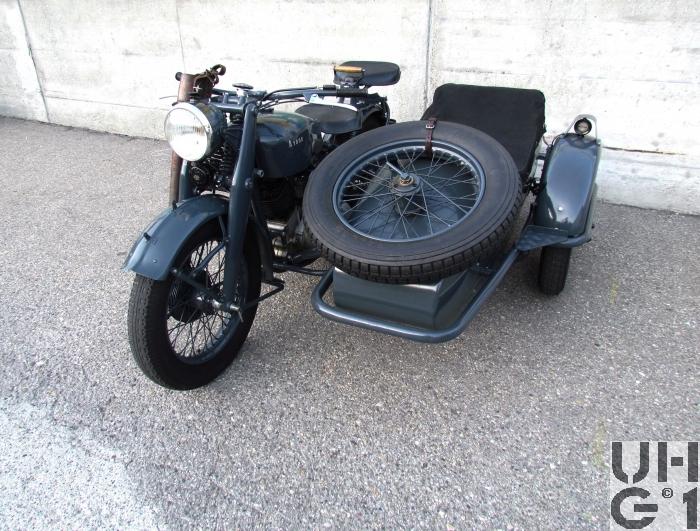

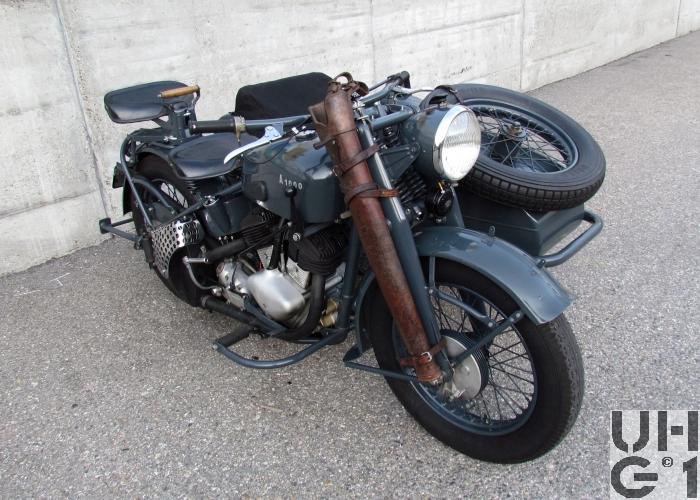

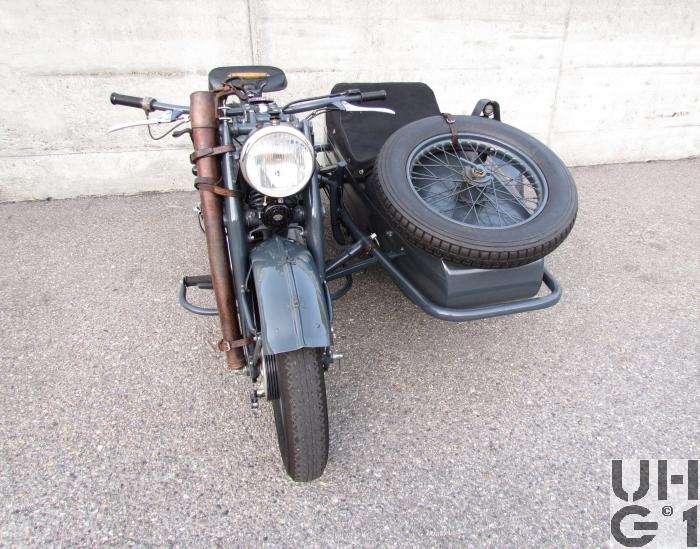

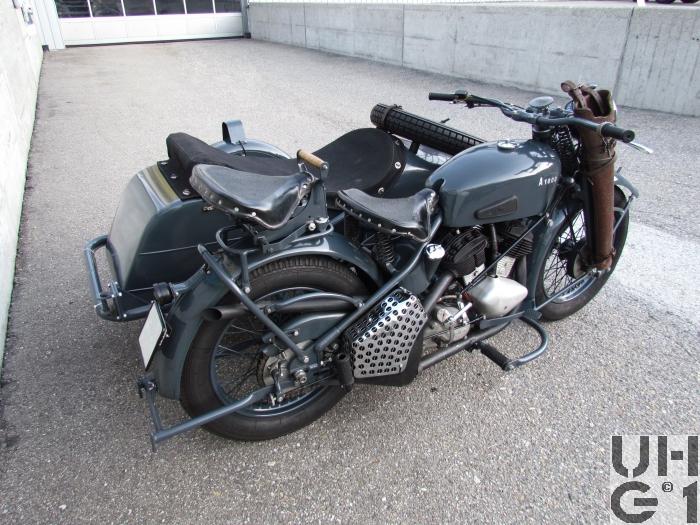

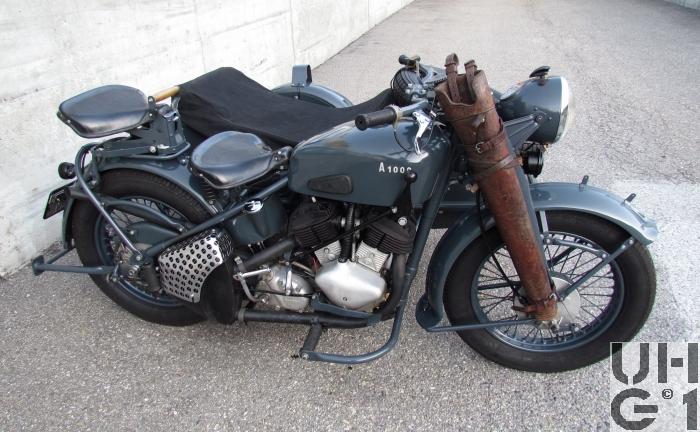

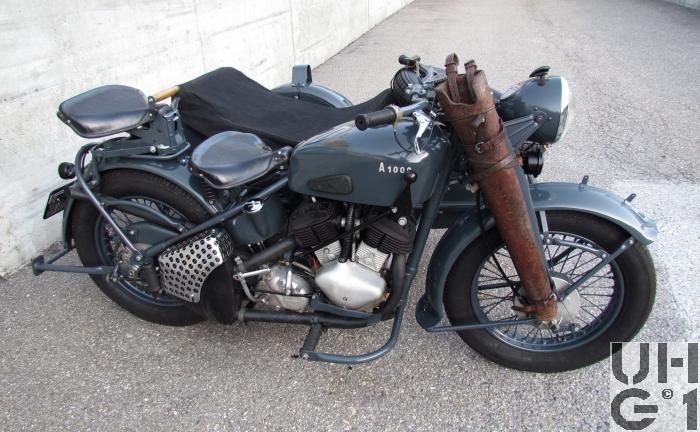

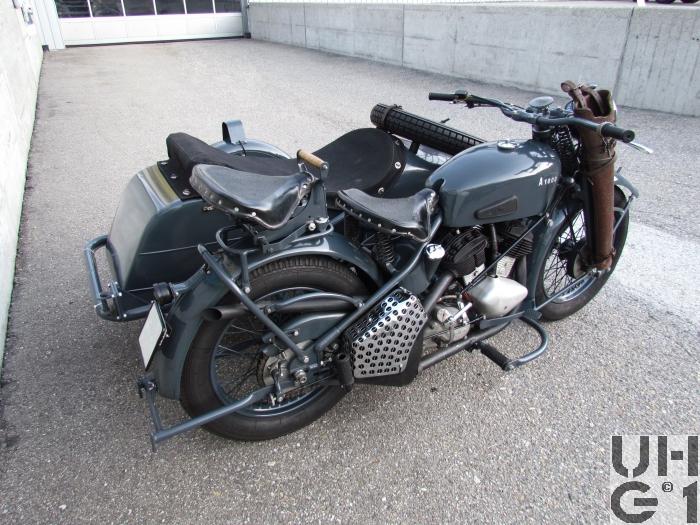

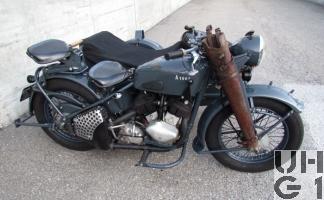

Universal A 1000 Typ 43-46 A Motrd Seitenw 3 Pl 3x1

Universal A 1000 Typ 43-46 A Motrd Seitenw 3 Pl 3x1 Universal A 1000 Typ 43-46 A Motrd Seitenw 3 Pl 3x1 Universal A 1000 Typ 43-46 A Motrd Seitenw 3 Pl 3x1 Universal A 1000 Typ 43-46 A Motrd Seitenw 3 Pl 3x1 Universal A 1000 Typ 43-46 A Motrd Seitenw 3 Pl 3x1


Abmessungen
Länge2'450 mm Fahrzeug
Breite1'800 mm Fahrzeug
900 mm Lenkstange
Höhe1'100 mm Fahrzeug
1'050 mm Lenkstange ab Boden
800 mm Sitzhöhe
180 mm Bodenfreiheit Seitenwagen
150 mm Bodenfreiheit Motorrad
Leergewicht454 kg Fahrzeug
Nutzlast300 kg Fahrzeug
Gesamtgewicht754 kg Fahrzeug
Radstand1'500 mm
Wendekreis6'800 mm


Motor
TypUniversal
Typ AM 1000
Zylinder2 Zylinder
V 50°
4 Takt
Vergaser:
Marke Oba Oensingen
Horizontalvergaser
KühlsystemLuftkühlung
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile durch unten liegende Nockenwelle über Stössel betätigt
Bohrung85 mm
Hub86 mm
Hubraum986 cm³
Verdichtung5,2:1
TreibstoffBenzin
PS/kW25 PS / 18,75 kW
Drehmoment


Kraftübertragung
GetriebeCondor
4 Gang Getriebe

Übersetzungsverhältnis:
1. Gang 4,85:1
2. Gang 2,80:1
3. Gang 1,70:1
4. Gang 1,00:1

Handschaltung
KupplungCondor
Mehrscheiben Trockenkupplung
Über Kabelzug betätigt
AntriebVom Motor auf Getriebe durch Kette
Zahnrad auf Motorenwelle mit 18 Zähne
Vom Getriebe auf das Hinterrad durch Kette
Getriebeantriebsrad mit 17 Zähne
Zahnkranz Hinterradantrieb mit 41 Zähne
Antrieb der Lichtmaschine durch Kette
AchsenVorne
Steckachse
Parallelogramm Gabelsystem
Felge 19x3
Bereifung 475x19
Einfachbereifung
Hinten
Steckachse
Felge19x3
Bereifung 475x19
Einfachbereifung
Seitenwagen
Steckachse
Felge 19x3
Bereifung 475x19
Einfachbereifung


Bremsen
BetriebsbremseVorne
Mechanische Trommelbremse
Über Kabelzug betätigt
200 mm Bremstrommeldurchmesser
30 mm Belagsbreite
Hinten
Mechanische Trommelbremse durch Fusshebel und Gestänge betätigt
200 mm Bremstrommeldurchmesser
35 mm Belagsbreite
Seitenwagen
Mechanische Trommelbremse
Über Seilzug betätigt
200 mm Bremstrommeldurchmesser
30 mm Belagsbreite
FeststellbremseKeine
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 22,3 Liter Benzin
Vor dem Sattel
7 Liter / 100 km Verbrauch
300 km Reichweite
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit115 km/h
Elektrische Anlage6 Volt
1 Batterie 6 Volt 10 Ah
Minus Pol an Masse
Rechts hinten
Kickstarter
Batteriezündung Scintilla mit automatischer Zündmomentverstellung
Umschaltbar auf Lichtmaschinenzündung
Sitzplätze3 Personen
Anzahl Fahrzeuge200 Fahrzeuge
Im Truppeneinsatz1942 bis 1969
BemerkungenGebaut von 1943 - 1946
