Detroit Tank Arsenal, Warren, Michigan, USA American Locomotive Co. Schenectady, New York, USA
Herstellungsland
USA
Herstellungsjahr
Beschaffung durch Bundesbeschluss vom 11.12.1951
Im Truppeneinsatz
1952 bis 1954 Nur für Versuche
M+ Nummer
M+0854 M+0855
Anzahl Fahrzeuge
2 Fahrzeuge
Kategorie
Kampfpanzer
Besatzung
5 Personen 1 Kommandant im Turm rechts 1 Richtschütze im Turm rechts 1 Ladeschütze im Turm links 1 Funker im Bug rechts, gleichzeitig MG Schütze 1 Fahrer im Bug links
Gewicht
46'170 kg Kampfgewicht 42'130 kg Leergewicht
Leistungsgewicht
18,36 PS/t
Länge
8'508 mm Fahrzeug mit Geschütz Richtung 12 Uhr 6'307 mm Fahrzeug Wanne
Breite
3'630 mm Fahrzeug 2'835 mm Spurweite
Höhe
3'352 mm Fahrzeug inklusive Maschinengewehr 3'016 mm Fahrzeug ohne Maschinengewehr 390 mm Bodenfreiheit
Bodendruck
Gelände 0,93 kg/cm²
Bodenfreiheit
390 mm
Spurlänge
3'780 mm Raupe links 3'876 mm Raupe rechts 20'000 mm Wendekreis bei Radiuslenkung 3'600 mm Wendekreis bei Ortslenkung
Überschreitfähigkeit
2'590 mm 910 mm Kletterfähigkeit 31° / 60% Steigfähigkeit 22° / 40% Querneigung
Watfähigkeit
1'220 mm
Raupenbreite
580 mm
Geschwindigkeit Strasse
48 km/h
Geschwindigkeit Gelände
40 km/h
Tankinhalt
878 Liter Diesel 700 Liter / 100 km Verbrauch Strasse 1'400 Liter Verbrauch Gelände 125 km Reichweite Strasse 60 km Reichweite Gelände
Fahrwerk
Pro Seite 1 Spannrad mit Spannvorrichtung vorne 6 doppel Laufräder 3 doppel Tragrollen 5 Stossdämpfer 6 Federstäbe 1 Spannrolle hinten klein 1 Seitenantrieb mit Antriebsrad hinten 1 Verbinderraupe
Raupenart
Verbinderraupe mit Gummipolster Typ T80E6 86 Raupenglieder pro Seite im Neuzustand Typ T84E1
Elektrische Spannung
24 Volt
Panzerung
115 mm Wannenfront 76 mm Wannenseite vorne 51 mm Wannenseite hinten 20 mm Wanne hinten 20 mm Boden 100 mm Turm vorne 64 mm Turm seitlich 30 mm Turm hinten 25 mm Turm oben
Ãœbermittlungsmittel
Nicht eingebaut
Hauptmotor
Hersteller
Continental
Typ
AV-1790-5B
Anzahl Zylinder
12 Zylinder V90° Luftgekühlt
Leistung
810 PS bei 2'800 U/min
Drehmoment
172,84 mkg / 1'695 Nm bei 2'100 U/min
Bohrung
146,05 mm
Hub
146,05 mm
Hubraum
29'340 cm³
Treibstoff
Benzin
Antriebslage
Hinten
Hilfsmotor
Hersteller
Kein Hilfsmotor eingebaut
Typ
X
Anzahl Zylinder
X
Leistung
X
Bohrung
X
Hub
X
Hubraum
X cm³
Treibstoff
X
Getriebe
Typ
Hauptgetriebe Hersteller General Motors Typ CD-850-4 Halbautomatisches Planeten Schaltgetriebe mit hydraulischen Drehmomentwandler 2 Vorwärtsgänge 1 Rückwärtsgang Lenkgetriebe Einradien-Überlagerungslenkung Mechanisch über Lenkhebel Bremsen Lamellen ölgekühlt Mehrfachscheiben
Bewaffnung
Hauptwaffe
90 mm Kanone M36 Hersteller Technische Daten 90 mm Kaliber 8'618 kg Gewicht 4'730 mm Rohrlänge 823 m/s Mündungsgeschwindigkeit Munition HEAT (High Explosive Anti-Tank) Hohlladungsgeschoss HEP (High Explosive Plastic) Quetschkopfgranate Canister WP (Weisser Phosphor) Brandgeschoss HE (High explosive) Sprenggeschoss
Maschinengewehr
12,7 mm MG M2 HB Hersteller RAMO Defence, General Dynamics, FN Herstal usw. Entwickler John Moses Browning Technische Daten 12,7 mm Kaliber 1'651 mm Gesamtlänge 1'143 mm Lauflänge 8 Züge Konstanter Rechtsdrall 38,140 kg Gewicht 500 - 600 Schuss / Minute Feuergeschwindigkeit 884 m/s Geschossgeschwindigkeit Munitionszufur über Gewebe- oder Metallglieder-Zerfallgurte Rückstosslader mit kurzer Laufbewegung
7,62 mm Maschinengewehr M 1919A5, 2 Stück Hersteller Remingten Arms-UMC, Winchester Arms Co., Westinghouse IncColts Patent, Firearms Co. Entwickler John Moss Technische Daten 7,62 mm Kaliber 1'040 mm Gesamtlänge 609 mm Lauflänge 13,60 kg Gesamtgewicht, ungeladen 400 - 500 Schuss / Minute Feuergeschwindigkeit 4 Züge Rechtsdrall Seriefeuer Blockverschluss Rückstosslder, luftgekühlt Patronenzufuhr über Metallglied Zerfallgurten
Lyran
Keine
Nebelwerfer
Keine
Munitionsvorrat
Hauptwaffe
49 Granaten 11 Granaten im Turmkorb als Bereitschaftsmunition 38 Granaten im Kampfraum
Maschinengewehr
4'125 Patronen 7,62 mm 440 Patronen 12,7 mm
Lyran
Keine
Nebelwerfer
Keine
Bemerkungen

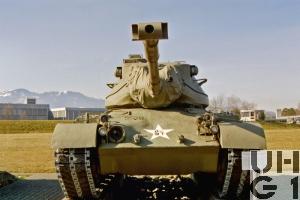

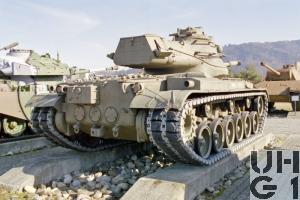

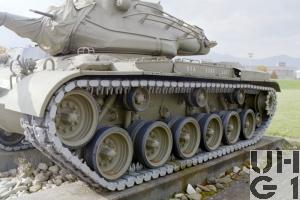

Geschichte 1951 wurden von der Schweiz 2 Stück M47 Patton von Amerika gekauft, sie wurden für Vergleichserprobungen gegen den Centurion Mk3 gebraucht, wo sie dann aber schliesslich unterlagen. Eines dieser beiden Fahrzeuge befindet sich heute originalgetreu restauriert in Schweizer Privatbesitz, das andere Fahrzeug wurde als Hartziel auf Schiessplätzen gebraucht und dann verschrottet. Das hier abgebildete Fahrzeug steht im Panzermuseum Thun im Aussengelände und stammt aus Österreich.
