Abmessungen | |
| Länge | 5815 mm |
| Breite | 2490 mm |
| Höhe | 3756 mm |
| Leergewicht | 7320 kg |
| Nutzlast | 10680 kg |
| Gesamtgewicht | 18000 kg Zugfahrzeug, 40000 kg ganzer Zug |
| Radstand | 3600 mm |
| Wendekreis | 15600 mm |
Motor | |
| Typ | Mercedes Benz, Typ OM 501 LA. II/4, EURO 2 |
| Zylinder | 6 Zylinder V90° Motor, Turbolader, Ladeluftkühler, Pumpe-Leitung-Düse-Einspritzung mit EDC, Achtloch Einspritzdüsen |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 4 Ventile pro Zylinder |
| Bohrung | 130 mm |
| Hub | 150 mm |
| Hubraum | 11946 cm³ |
| Verdichtung | 17,25:1 |
| Treibstoff | Diesel |
| PS/kW | 428 PS / 315 kW bei 1800 U/min |
| Max. Drehmoment | 2000 Nm bei 1080 U/min |
Kraftübertragung | |
| Getriebe | Mercedes Benz G 211-16 16 Vorwärtsgänge 2 Rückwärtsgänge Automatisiertes Synchrongetriebe 4 Gang Grundgetriebe mit Range- / Splitgruppe Gangübersetzung von 17,03 bis 1,00:1 Vorwärtsgänge Gangübersetzung von 15,49 bis 12,90:1 Rückwärtsgänge |
| Kupplung | Fichtel und Sachs Elektro-pneumatisch betätigte Einscheiben Membranfeder Trockenkupplung, Scheibendurchmesser: 430 mm |
| Antrieb | Auf die Hinterräder |
| Achsen | Vorne und hinten Starrachsen, vorne starre Faustachse mit Zweiblatt Parabelfederung mit Querstabilisator, hydraulische Stossdämpfer. Hinten einfach übersetzte Hypoidachse Mercedes Benz, Typ HL8, druckluft betätigte Differentialsperre, Vierbalg Luftfederung mit Querstabilisator |
Bremsen | |
| Betriebsbremse | Zweikreis Druckluft Bremsanlage, elektronisch geregelte, druckluft betätigte Scheibenbremsen vorne und hinten, ALB an der Hinterachse, ABS |
| Feststellbremse | Federspeicher auf Hinterachse wirkend |
| Dauerbremse | Konstantdrossel |
Diverses | |
| Tankinhalt | |
| Anhängelast | 40000 kg Gesammtzuggewicht |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 88 km/h |
| Elektrische Anlage | 24 Volt |
| Sitzplätze | 2 Mann |
| Anzahl Fahrzeuge | 1 Stück |
| Im Truppeneinsatz | Ab 1997 |

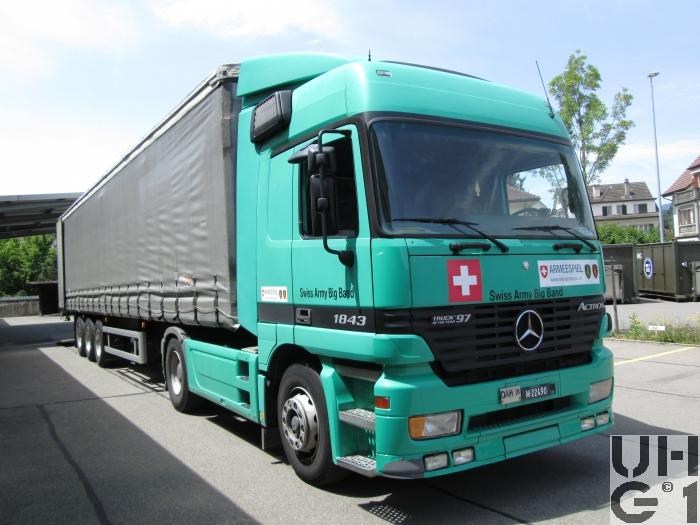

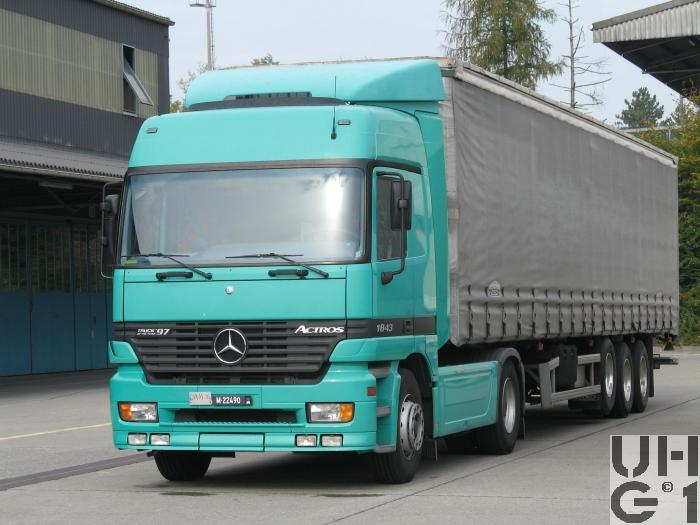

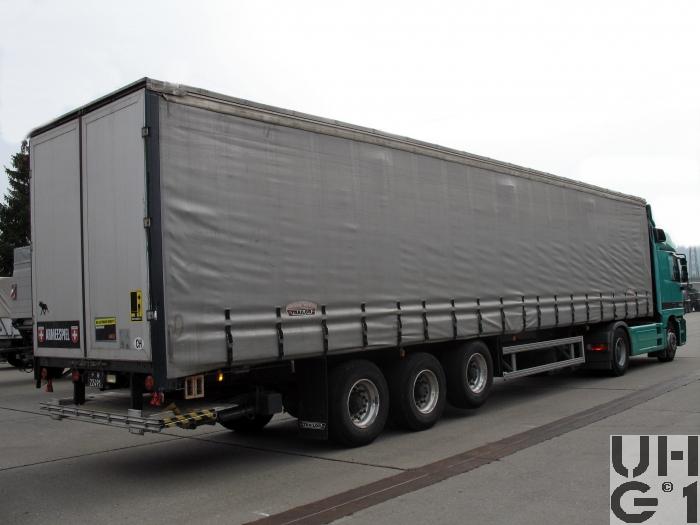

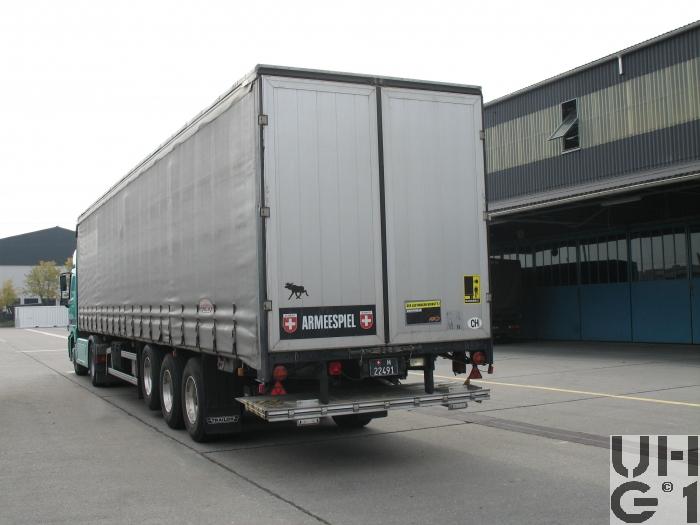

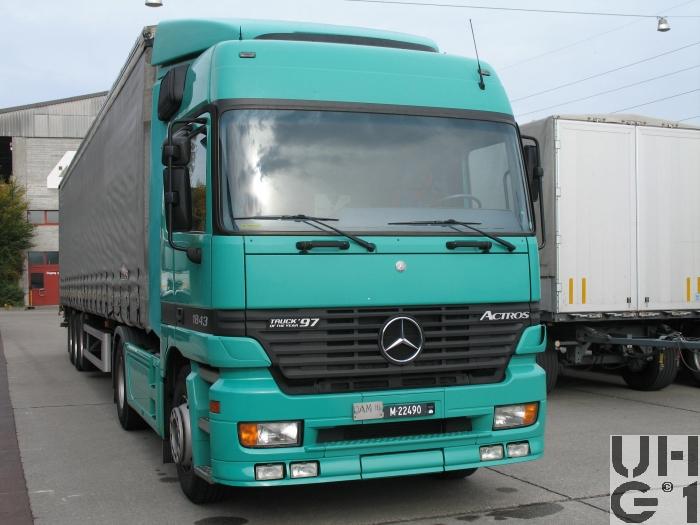

| Bemerkungen | Das Fahrzeug wird in ganz Europa für das Schweizer Armeespiel eingesetzt. M+Nummer Zugfahrzeug: M+22490 M+Nummer Auflieger: M+22491 Auflieger: Trailor Typ SYY3CP Leergewicht 8900 kg Nutzlast 25600 kg Gesamtgewicht 34500 kg |
