4'840 mm Fahrzeug 3'060 mm Laderaum 1'500 mm Kuppel 1'0105 mm Ãœberhang vorne 1'235 mm Ãœberhang hinten
Breite
2'080 mm Fahrzeug 1'815 mm Laderaum 1'500 mm Kuppel 1'750 mm Spurweite vorne 1'500 mm Spurweite hinten
Höhe
3'150 mm Fahrzeug mit Aufbau 2'200 mm Fahrzeug ohne Aufbau 1'460 mm Laderaum 1'100 mm Kuppel 170 mm Bodenfreiheit
Leergewicht
3'200 kg Fahrzeug
Nutzlast
300 kg Fahrzeug
Gesamtgewicht
3'500 kg Fahrzeug 1'500 kg Max. Achslast vorne 2'300 kg Max. Achslast hinten
Radstand
2'500 mm
Wendekreis
12'200 mm
Motor
Typ
VW Typ DL
Zylinder
6 Zylinder Reihenmotor Viertakt Vergaser Hersteller Solex Typ Fallstromvergaser
Kühlsystem
Flüssigkeitskühlsystem
Anzahl Ventile
2 Ventile pro Zylinder Hängende Ventile von oben liegender Nockenwelle über Kipphebel und hydraulische Ventilstössel betätigt
Bohrung
76,5 mm
Hub
86,4 mm
Hubraum
2'382 cm³
Verdichtung
8,1:1
Treibstoff
Benzin
PS/kW
90 PS / 66 kW bei 4'500 U/min
Drehmoment
160 Nm bei 2'600 U/min
Kraftübertragung
Getriebe
VW Vollsynchronisiert 5 Vorwärtsgänge 1 Rückwärtsgang Übersetzung 1. Gang 6,17:1 2. Gang 3,23:1 3. Gang 1,84:1 4. Gang 1,27:1 5. Gang 1,00:1 R. Gang 5,38:1
Kupplung
Einscheiben Trockenkupplung Hydraulisch betätigt
Antrieb
Hinterräder
Achsen
Vorne Einzelradaufhängung Federbeine Schraubenfedern Hydraulische Teleskopstossdämpfer Querstabilisator Felgen 5.00 - 14 Stahlblechräder Bereifung 185 R 14 C Einfachbereifung Hinten Starrachse Antriebsachse mit Kegelradausgleichsgetriebe Längsblattfedern Hydraulische Teleskopstossdämpfer Felgen 5.00 - 14 Stahlblech Räder Bereifung 185 R 14 C Doppelbereifungbereifung
Bremsen
Betriebsbremse
Hydraulische Zweikreis Bremsanlage Auf alle Räder wirkend Scheibenbremsen vorne Trommelbremsen hinten
Feststellbremse
Mechanisch über Seilzug Auf Hinterräder wirkend
Dauerbremse
Keine
Diverses
Tankinhalt
1 Tank Stahl zu 72 Liter Benzin Rechts am Chassis
Anhängelast
2'000 kg
Seilwinde
Keine
Höchstgeschwindigkeit
80 km/h gesetzlich
Elektrische Anlage
12 Volt 1 Batterie 12 Volt 100 Ah Minuspol an Masse Im Motorraum Anlasser 24 Volt 3 PS Alternator 28 Volt 45 A
Sitzplätze
3 Personen
Anzahl Fahrzeuge
25 Fahrzeuge
Im Truppeneinsatz
1988 bis 2015
Bemerkungen

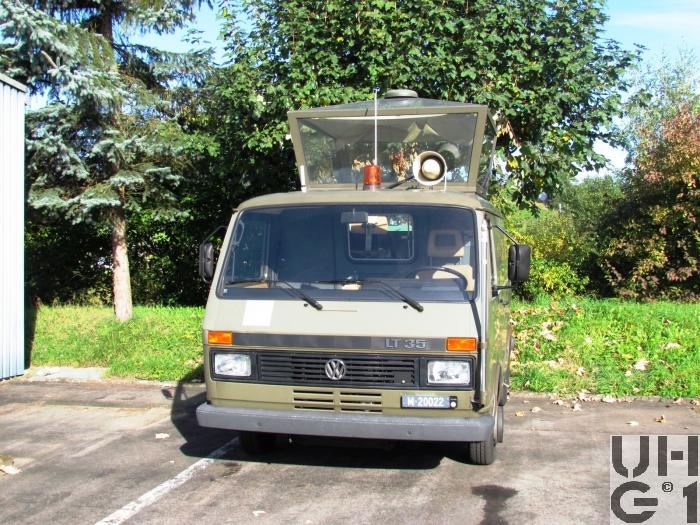

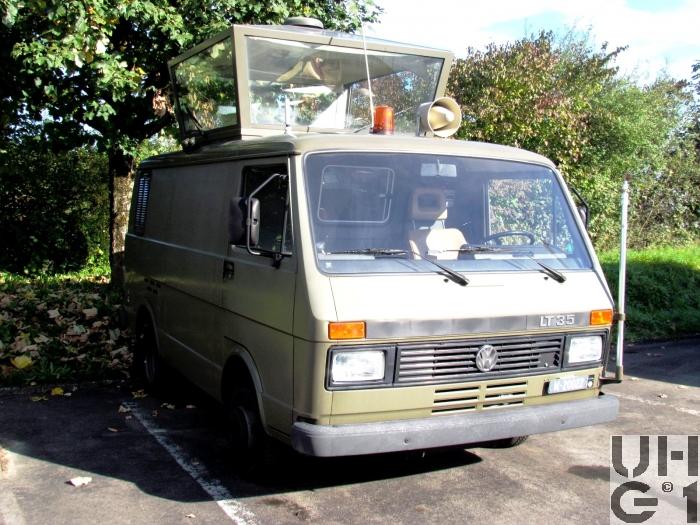

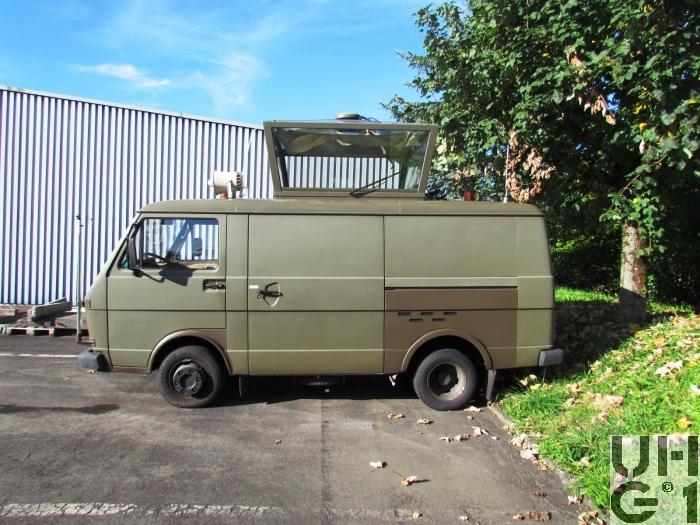

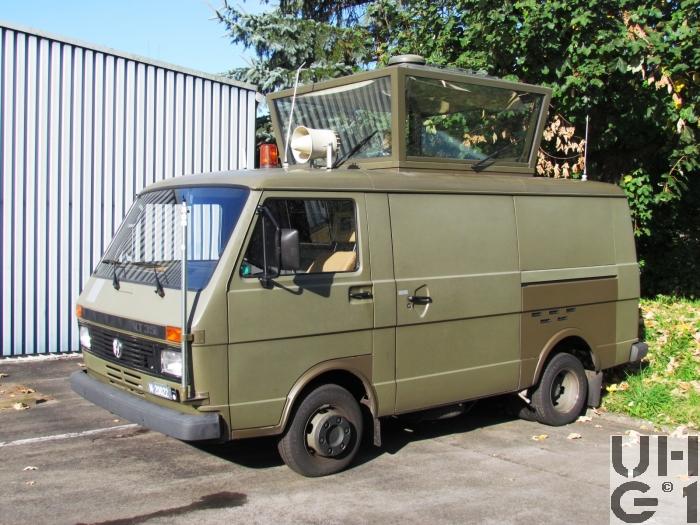

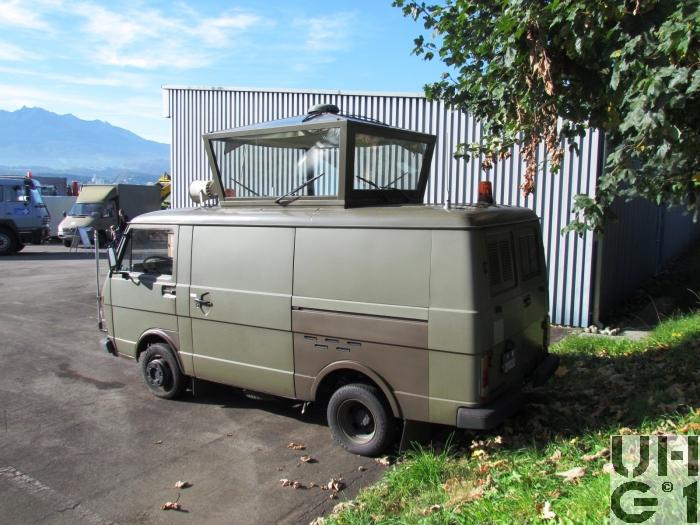

Einsatz Eingesetzt als mobiler Tower Zuständig für die Pistenfreigabe bei den Starts und Landungen Pistenkontrolle
