VW Transporter Typ 2 T3, Repw TAFLIR l gl 4x4

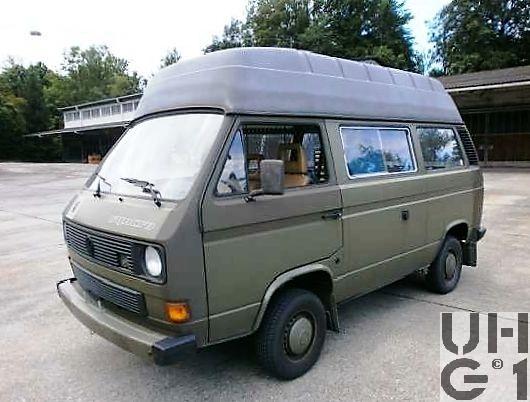

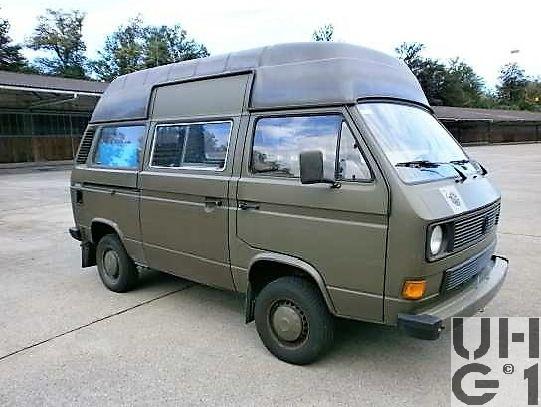

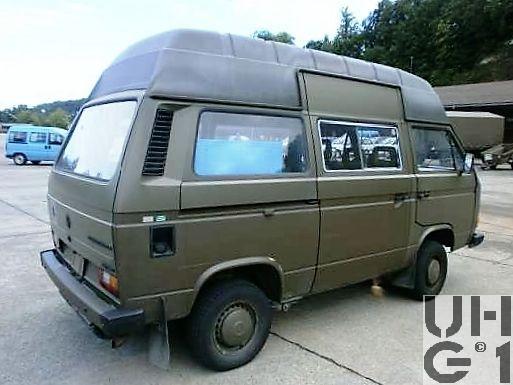

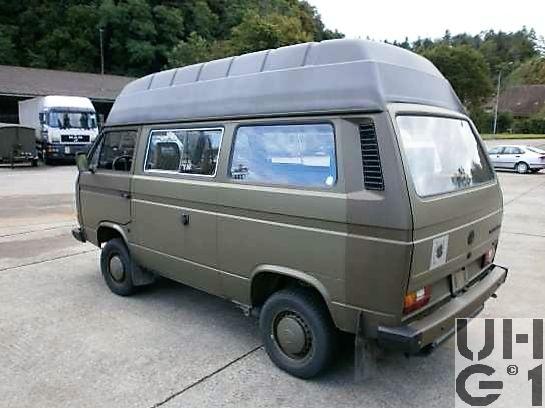

VW Transporter T3, Repw TAFLIR l gl 4x4, Bild Armasuisse VW Transporter T3, Repw TAFLIR l gl 4x4, Bild Armasuisse VWVW Transporter T3, Repw TAFLIR l gl 4x4, Bild Armasuisse VW Transporter T3, Repw TAFLIR l gl 4x4, Bild Armasuisse



Abmessungen
Länge4570 mm Fahrzeug
2780 mm Laderaum
1160 mm Überhang vorne
950 mm Überhang hinten
24° Überhagwinkel vorne
22° Überhagwinkel hinten
Breite1845 mm Fahrzeug
1590 mm Laderaum vorne
1555 mm Laderaum hinten
1060 mm Schiebetüre seitlich
1583 mm Spurweite vorne
1570 mm Spurweite hinten
Höhe2360 mm Fahrzeug
1880 mm Laderaum
1315 mm Schiebetüre seitlich
820 mm Beladehöhe hinten
445 mm Beladehöhe seitlich
190 mm Bodenfreiheit
Leergewicht2100 kg Fahrzeug
Nutzlast410 kg Fahrzeug
Gesamtgewicht2510 kg Fahrzeug
1200 kg Max. Achslast vorne
1300 kg Max. Achslast hinten
Radstand2455 mm
Wendekreis10700 mm


Motor
TypVW
Typ MV
Zylinder4 Zylinder Boxermotor
Viertakt
Digital gesteuerte Einspritzanlage (Digifant)
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Ventilsteuerung über hydraulische Ventilstössel, Stösselstangen und Kipphebel
Bohrung94 mm
Hub76 mm
Hubraum2109 cm³
Verdichtung9,0:1
TreibstoffBenzin
PS/kW95 PS / 70 kW bei 4800 U/min
Drehmoment159 Nm bei 3200 U/min


Kraftübertragung
GetriebeHersteller VW
Sperrsynchronisiertes 5 Gang Getriebe
Mit Ausgleichsgetriebe in einem Gehäuse
5 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 4,11:1
2. Gang 2,33:1
3. Gang 1,48:1
4. Gang 1,02:1
5. Gang 0,77:1
R. Gang 3,67:1
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebHinterradantrieb
Vorderradantrieb zuschaltbar
AchsenVorne
Einzelradaufhängung
Doppelquerlenkerachse
Schraubenfedern
Teleskopstossdämpfer
Querstabilisator
Bereifung 205/65R15C 100 T, 6 Ply
Einfachbereifung
Hinten
Einzelradaufhängung
Schräglenkerachse
Miniblock-Schraubenfedern
Teleskopstossdämpfer
Bereifung 205/65R15C 100 T, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage mit Unterdruckverstärker
Auf alle Räder wirkend
Scheibenbremsen vorne, 278 mm Durchmesser
Scheibenbremsen hinten
ABS
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 70 Liter Benzin
Hinter der Vorderachse
Anhängelast1500 kg gebremst
600 kg ungebremst
SeilwindeKeine
Höchstgeschwindigkeit131 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 45 Ah
Minus Pol an Masse
Unter Beifahrersitz
Sitzplätze3 Personen
Anzahl Fahrzeuge5 Fahrzeuge
Im Truppeneinsatz1988 bis 2009
BemerkungenReparaturwagen für taktisches Fliegerradarsystem Taflir
