Still-Esslingen DFG 2F/3113, Gasta 1,5 t 4x2

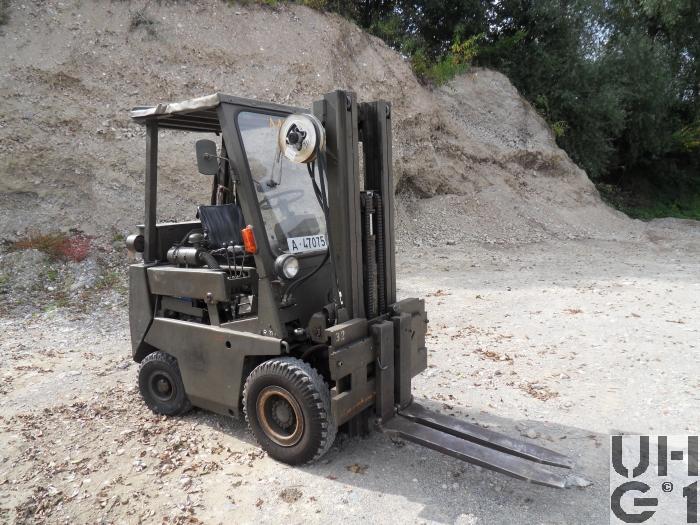

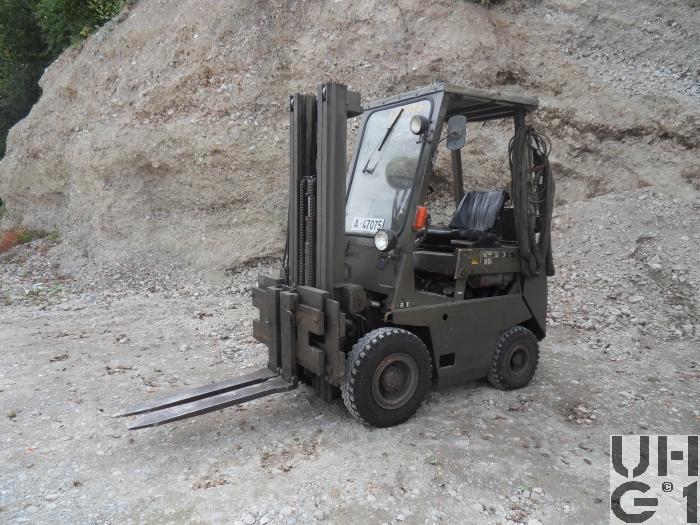

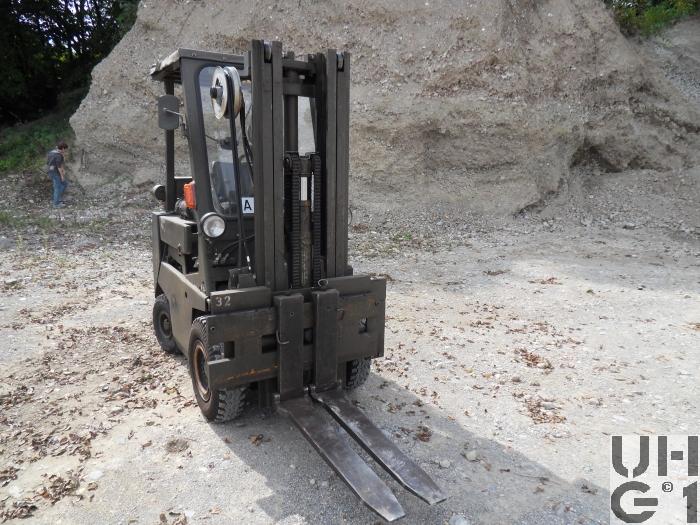

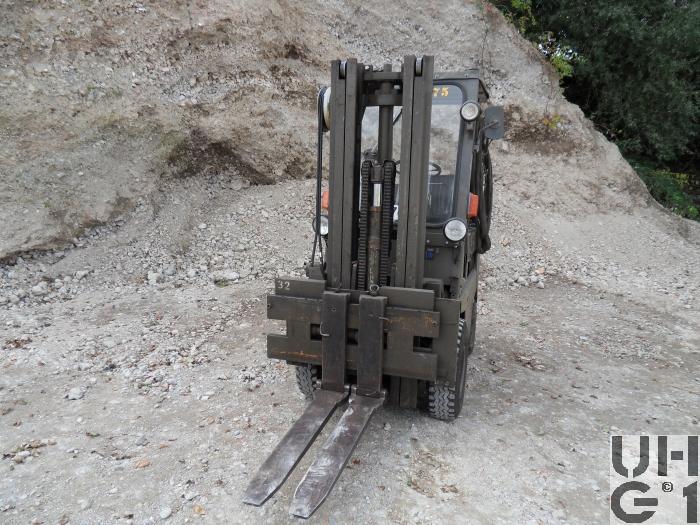

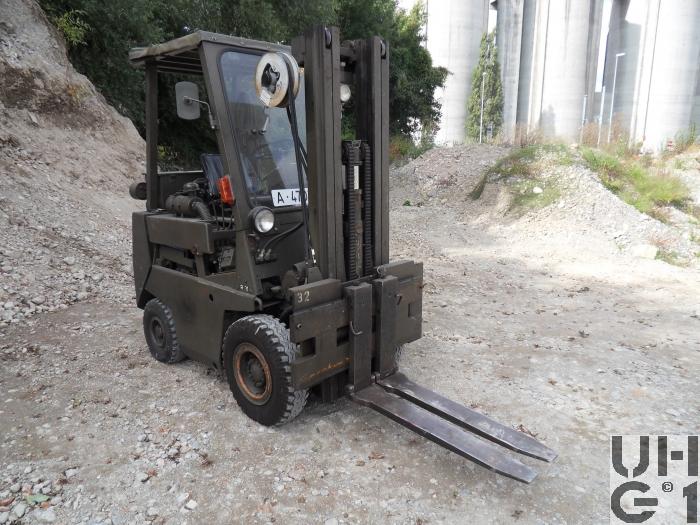

Still-Esslingen DFG 2F/3113 Gasta 1,5 t 4x2 Still-Esslingen DFG 2F/3113 Gasta 1,5 t 4x2 Still-Esslingen DFG 2F/3113 Gasta 1,5 t 4x2 Still-Esslingen DFG 2F/3113 Gasta 1,5 t 4x2 Still-Esslingen DFG 2F/3113 Gasta 1,5 t 4x2


Abmessungen
Länge3'280 mm Fahrzeug mit abgeklappten Gabeln
2'240 mm Fahrzeug mit aufgeklappten Gabeln
Breite1'090 mm Fahrzeug
900 Spurweite vorne
832 mm Spurweite hinten
Höhe2'280 mm Fahrzeug
Leergewicht4'200 kg Fahrzeug
Nutzlast1'500 kg Fahrzeug
Gesamtgewicht5'700 kg Fahrzeug
Radstand1'250 mm
Wendekreis4'200 mm


Motor
TypMercedes Benz
Typ OM 636 VI-E
Zylinder4 Zylinder Reihenmotor
Viertakt Dieselmotor
Vorkammereinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlich liegender Nockenwelle über Stösselstangen und Kipphebel betätigt
Bohrung75 mm
Hub100 mm
Hubraum1'767 cm³
Verdichtung19,0:1
TreibstoffDiesel
PS/kW40 PS / 29,40 kW bei 3'300 U/min
Drehmoment103 Nm bei 2'000 U/min


Kraftübertragung
GetriebeDifferential-Achsgetriebe
2 Vorwärtsgänge
2 Rückwärtsgänge
halbautomatische Schaltung
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebVorne
AchsenVorne
Treibachse starr
Bereifung 7.00x12

Hinten
Lenkachse pendelt gelagert
Bereifung 6.00x9


Bremsen
BetriebsbremseHydraulische Trommelbremsen
Auf die Vorderachse wirkend
FeststellbremseMechanisch über Gestänge betätigt
Auf die Vorderachse wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 28 Liter Diesel
Auf der linken Seite
Anhängelast1'220 kg
SeilwindeKeine
Höchstgeschwindigkeit18,5 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 70 Ah
Minus Pol an Masse
Hinten rechts im Motorraum
Sitzplätze1 Person
Anzahl Fahrzeuge
Im TruppeneinsatzAb 1970
Bemerkungen
