Radfahrzeuge > Personenwagen > VW Typ 2 T3 Pw Kombi 9 Pl 4x2
militaerfahrzeuge

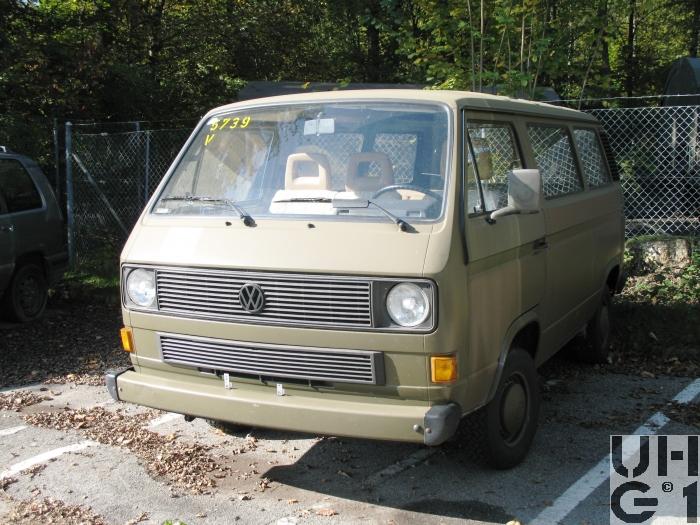

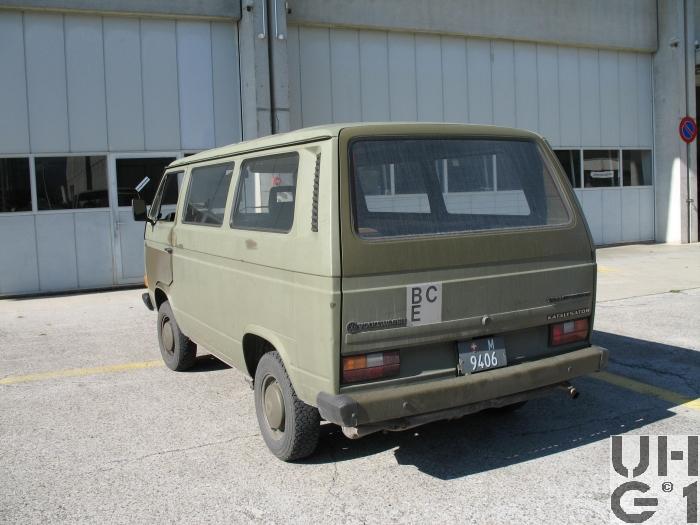

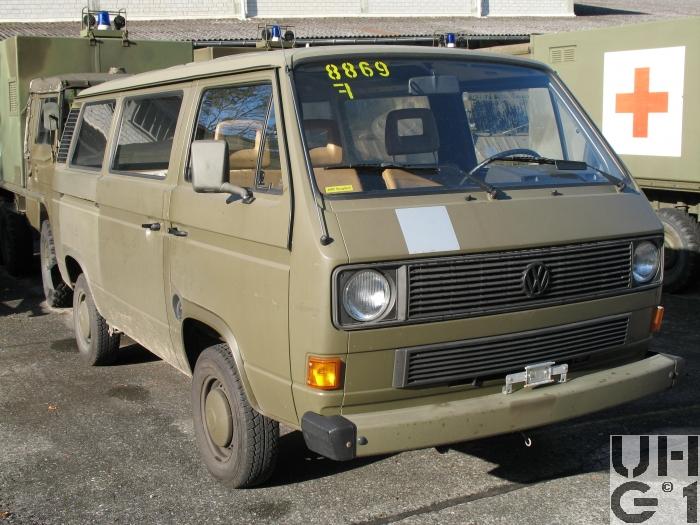

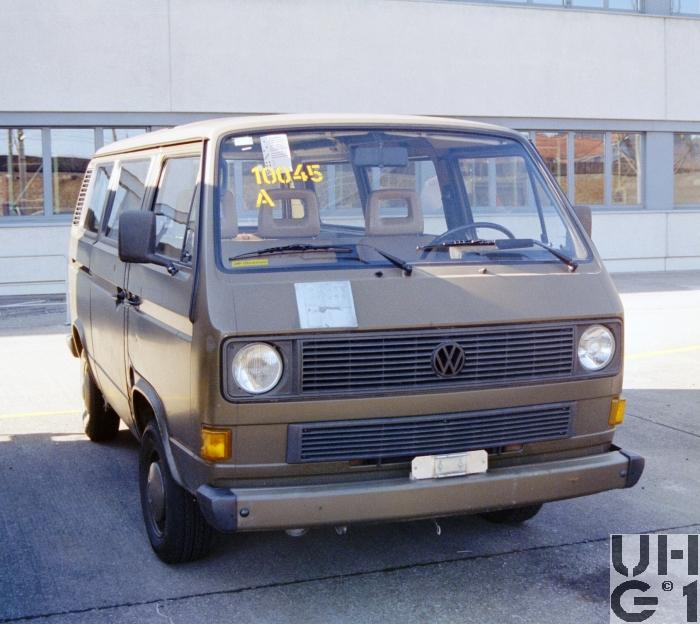

VW Typ 2 T3 Pw Kombi 9 Pl 4x2

VW Typ 2 T3 Pw Kombi 9 Pl 4x2 VW Typ 2 T3 Pw Kombi 9 Pl 4x2 VW Typ 2 T3 Pw Kombi 9 Pl 4x2 VW Typ 2 T3 Pw Kombi 9 Pl 4x2 VW Typ 2 T3 Pw Kombi 9 Pl 4x2



Abmessungen
Länge4570 mm Fahrzeug
2780 mm Laderaum
1160 mm Überhang vorne
950 mm Überhang hinten
Breite1850 mm Fahrzeug
1590 mm Laderaum
1583 mm Spurweite vorne
1570 mm Spurweite hinten
Höhe1970 mm Fahrzeug
1465 mm Laderaum
190 mm Bodenfreiheit
Leergewicht1485 kg Fahrzeug
Nutzlast1025 kg Fahrzeug
Gesamtgewicht2510 kg Fahrzeug
1200 kg Max. Achslast vorne
1300 kg Max. Achslast hinten
Radstand2460 mm
Wendekreis10700 mm


Motor
TypVW
Typ DF
Zylinder4 Zylinder Boxermotor
Viertakt
Solex Fallstromvergaser
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Betätigt über Stösselstangen und Kipphebel
Hydraulischer Ventilspielausgleich
Bohrung94,00 mm
Hub68,90 mm
Hubraum1913 cm³
Verdichtung8,6:1
TreibstoffBenzin
PS/kW60 PS / 44 kW bei 3700 U/min
Drehmoment140 Nm bei 2200 U/min


Kraftübertragung
GetriebeVW
Sperrsynchronisiertes Getriebe mit Ausgleichsgetriebe in einem Gehäuse
5 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 4,11:1
2. Gang 2,33:1
3. Gang 1,48:1
4. Gang 1,02:1
5. Gang 0,77:1
R-Gang 3,67:1
KupplungEinscheiben Trockenkupplung
Mechanisch betätigt
AntriebHinterradantrieb
AchsenVorne
Einzelradaufhängung
Doppelquerlenkerachse
Schraubenfedern
Hydraulische Teleskopstossdämpfer
Quer-Stabilisator
Bereifung 185 R 14 C 6 Ply Einfachbereifung
Hinten
Einzelradaufhängung
Schräglenkerachse
Schraubenfedern
Hydraulische Teleskopstossdämpfer
Bereifung 185 R 14 C 6 Ply Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis Servobremse
Auf alle Räder wirkend
Bremskraftverstärker
Vorne Scheibenbremsen
Hinten selbstnachstellende Trommelbremsen mit verzögerungsabhängigem Bremskraftregler
FeststellbremseMechanisch über Seilzug auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 67 Liter
Anhängelast1500 kg
SeilwindeKeine
Höchstgeschwindigkeit118 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 120 Ah
Minus Pol an Masse
Unter dem Beifahrersitz
Sitzplätze3 Personen vorne
6 Personen hinten
Anzahl Fahrzeuge
Im Truppeneinsatz1981 bis 1999
BemerkungenEs waren verschiedene Motor Typen im Einsatz
60 PS / 78 PS Benzinmotoren
50 PS Dieselmotor
Hinteradantrieb oder Allradantrieb
4 Gang Getriebe
5 Gang Getriebe
3 Gang Automat
