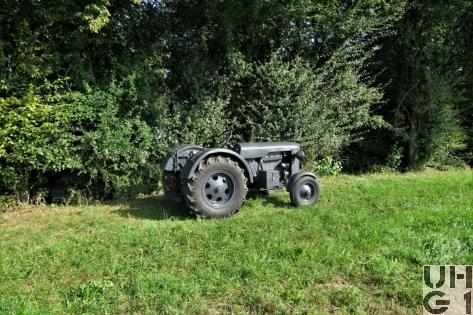

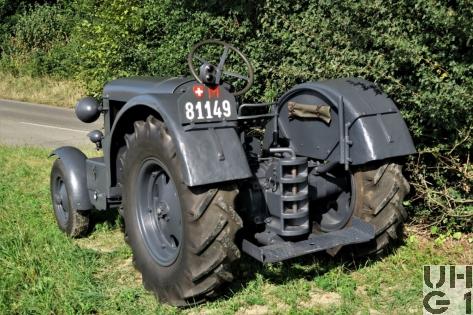

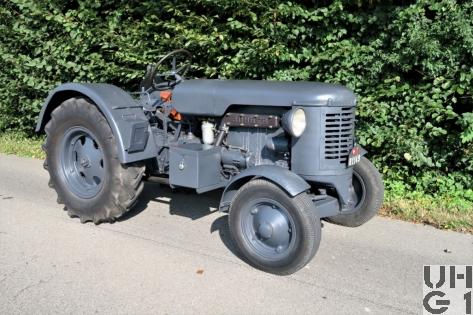

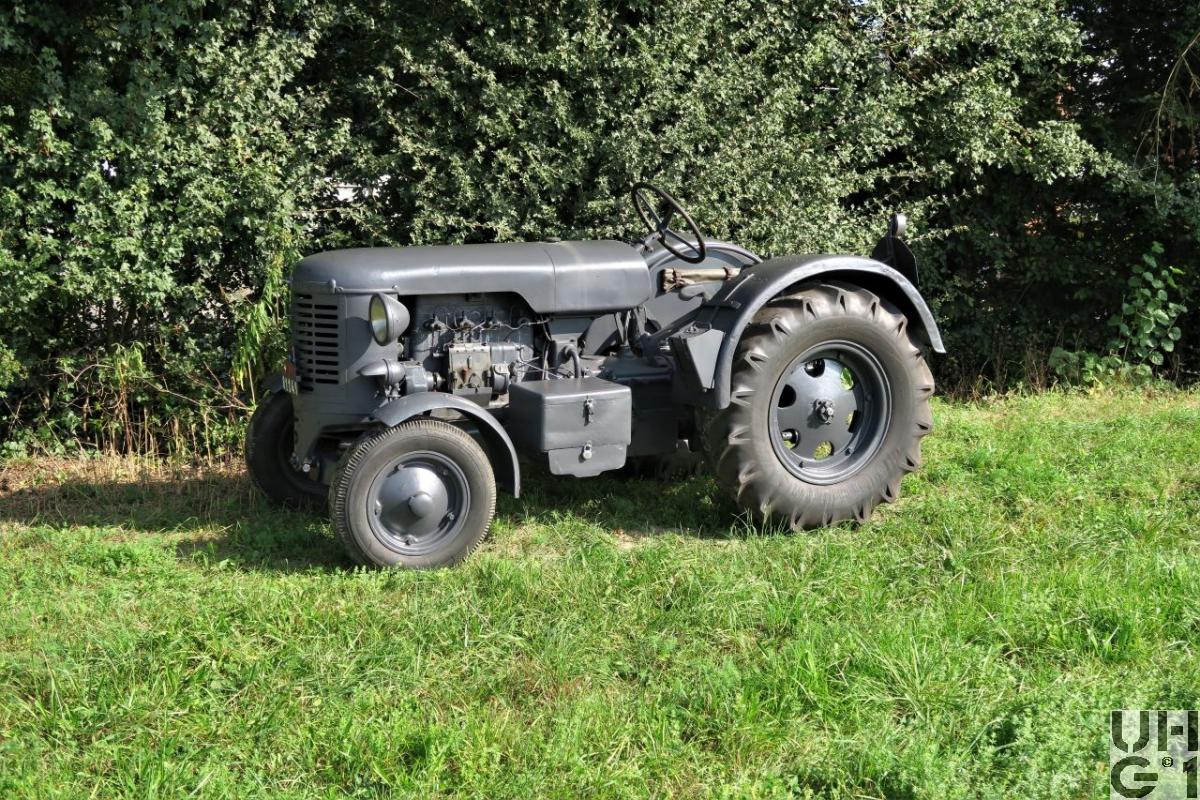

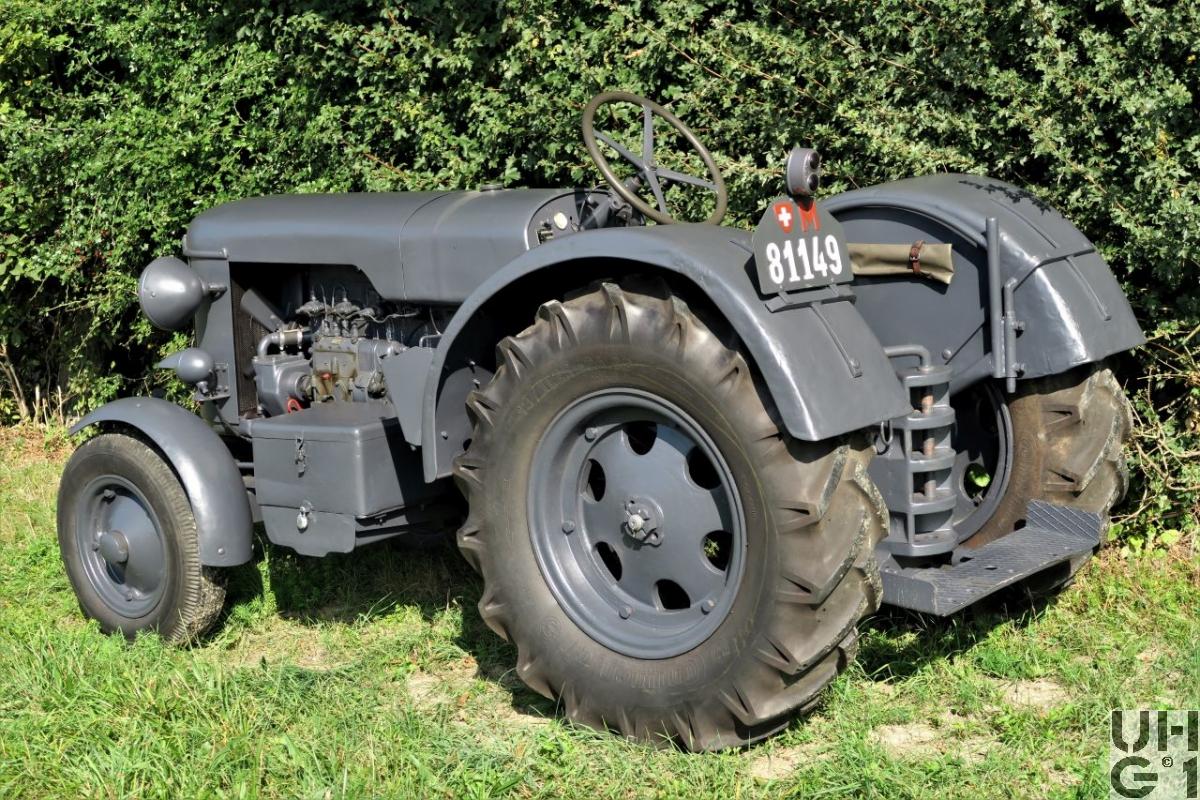

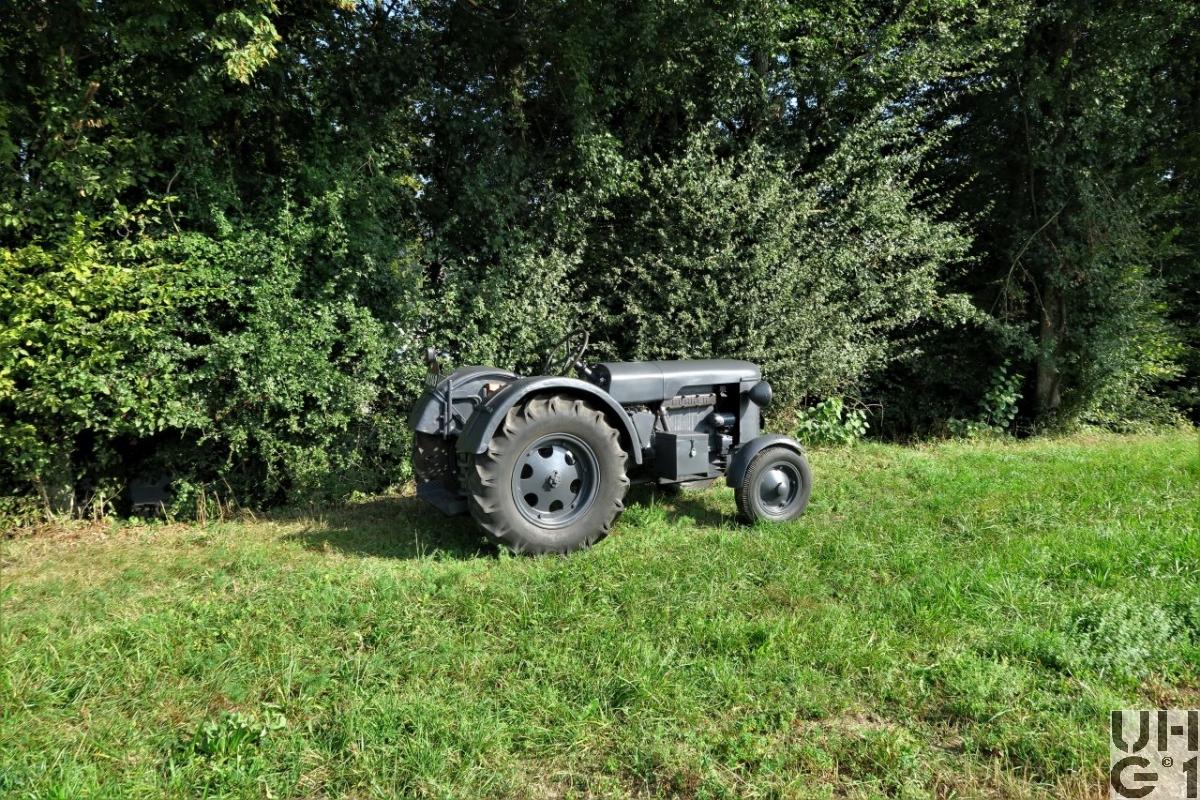

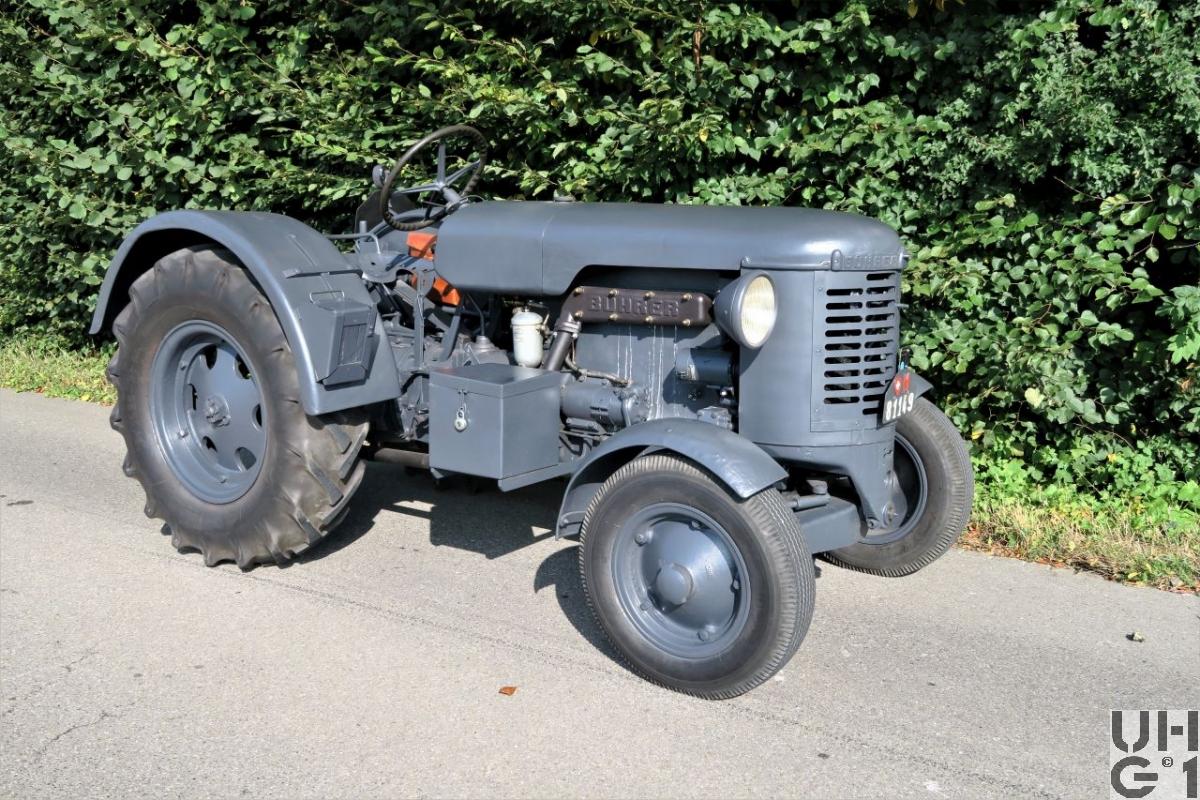

Bührer BD 4, Trak 4x2

Bührer BD 4, Trak 4x2 Bührer BD 4, Trak 4x2 Bührer BD 4, Trak 4x2 Bührer BD 4, Trak 4x2 Bührer BD 4, Trak 4x2


Abmessungen
Länge3'050 mm Fahrzeug
Breite1'620 mm Fahrzeug inklusive Kotflügel
1'320 mm Spurweite vorne
1'290 mm Spurweite hinten
Höhe1'670 mm Fahrzeug
Leergewicht2'250 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht2'250 kg Fahrzeug
Radstand2'030 mm
Wendekreis6'300 mm


Motor
TypBührer
Typ D-4
Zylinder4 Zylinder Reihenmotor
Viertakt
Wirbelkammer Einspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung100 mm
Hub125 mm
Hubraum3'927 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW55 PS / 40 kW (DIN) bei 1'900 U/min
Drehmoment


Kraftübertragung
GetriebeHauptgetriebe
Schubrad Getriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Kugelschaltung

Bedienung der Schaltung
1 Schalthebel für Hauptgetriebe
1 Schalthebel für Hinterachssperre

Schmierung des Getriebes
Tauchschmierung der unteren und Spritzölschmierung der oberen Räder und Lager
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebHinten mit Hinterachssperre
AchsenVorne
Pendelachse gefedert
Bereifung 6.50 x 16, 6 Ply
Einfachbereifung
Hinten
Starrachse ungefedert
Bereifung 13 x 24, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseMechanische Trommelbremsen durch Fusspedal auf Hinterräder wirkend. Mit einem linken und einem rechten Handhebel können diese Bremsen einzel betätigt werden und funktionieren dann als sogenannte Lenkbremsen
FeststellbremseAussenbandbremse auf der Getriebewelle zwischen Wechselgetriebe und Hinterachse
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 45 Liter Diesel
Über dem Lenkgehäuse
Anhängelast2'000 kg
SeilwindeKeine
Höchstgeschwindigkeit20 km/h
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 60 Ah
Minus Pol an Masse
Anlasser über Fussschalter betätigt
Sitzplätze1 Person
Anzahl Fahrzeuge45 Fahrzeuge
Im Truppeneinsatz1948 bis 1992
BemerkungenBeschaffung in 3 Tranchen
1. Tranche 1948 Beschaffung 10 Fahrzeuge
2. Tranche 1949 Beschaffung 20 Fahrzeuge
3. Tranche 1951 Beschaffung 15 Fahrzeuge

Einteilung
Infanterie, Genie, schwere Fliegerabwehr, Luftschutz, Sanität

M+Nummern
M+81040 bis M+81049 Beschaffung 1948
M+81085 bis M+81104 Beschaffung 1949
M+81141 bis M+81155 Beschaffung 1951
