Bührer Super DD 4, Trak 4x2

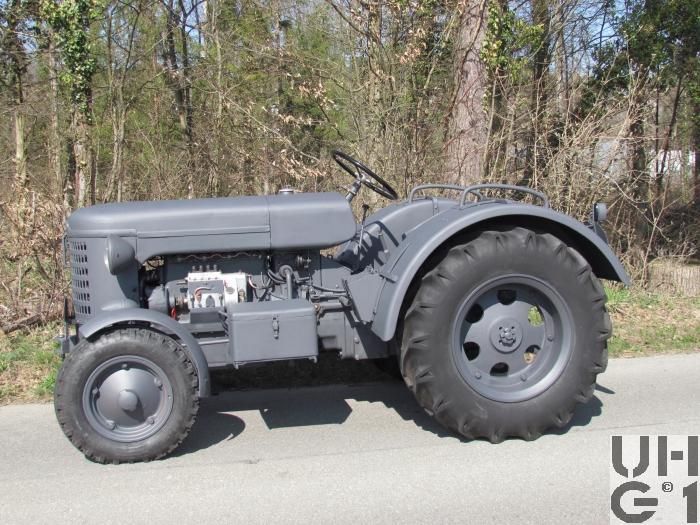

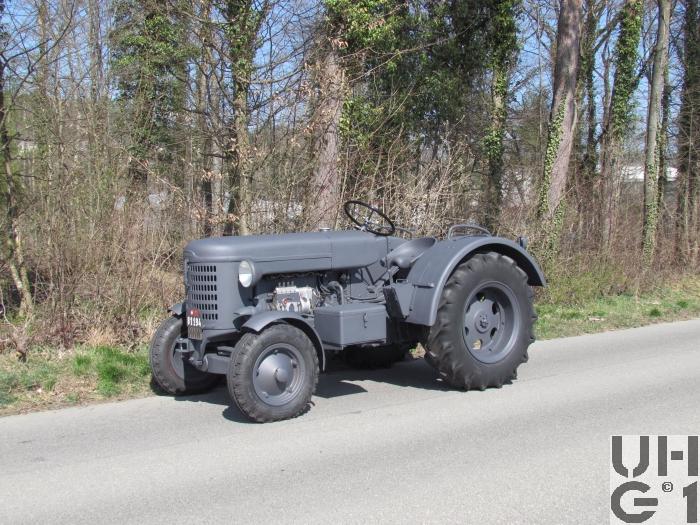

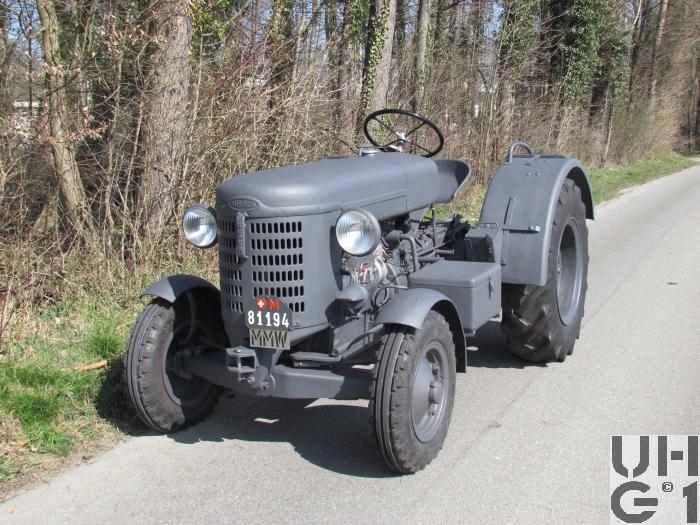

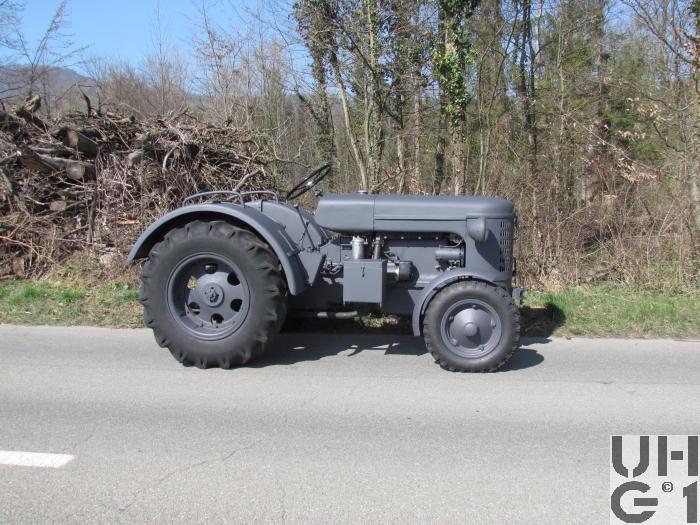

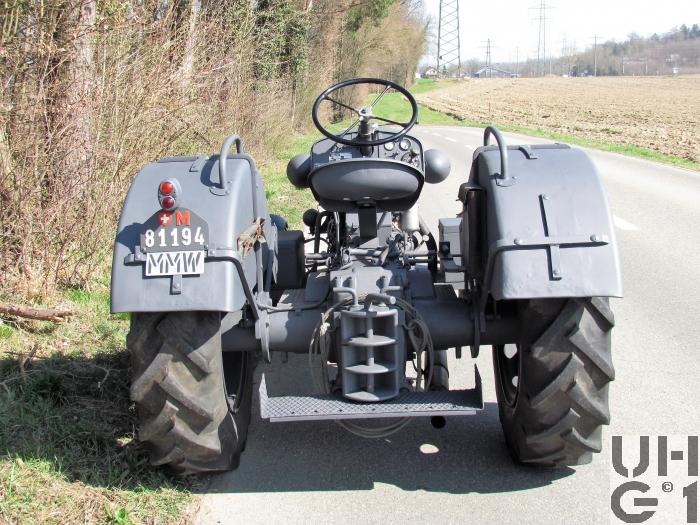

 Bührer Super DD 4, Trak 4x2  Bührer Super DD 4, Trak 4x2  Bührer Super DD 4, Trak 4x2  Bührer Super DD 4, Trak 4x2  Bührer Super DD 4, Trak 4x2


Abmessungen
Länge2'910 mm Fahrzeug
Breite1'750 mm Fahrzeug
1'315 mm Spurweite vorne
1'250 mm Spurweite hinten
Höhe1'620 mm Fahrzeug
Leergewicht2'250 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht2'250 kg Fahrzeug
Radstand1'960 mm
Wendekreis3'200 mm


Motor
TypBührer
Typ D-4
Zylinder4 Zylinder Reihenmotor
Viertakt
Wirbelkammerverfahren
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung100 mm
Hub125 mm
Hubraum3'925 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW50 PS / 37 kW (DIN) bei 1'900 U/min
Drehmoment


Kraftübertragung
GetriebeHauptgetriebe
Schubrad Getriebe
5 Vorwärtsgänge
1 Rückwärtsgang
Kugelschaltung

Bedienung der Schaltung
1 Schalthebel für Hauptgetriebe
1 Schalthebel für Hinterachssperre

Schmierung des Getriebes
Tauchschmierung der unteren und Spritzölschmierung der oberen Räder und Lager
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
AntriebHinten mit Hinterachssperre
AchsenVorne
Pendelachse federnd
Bereifung 6.00 - 16, 6 Ply
Einfachbereifung
Hinten
Starrachse ungefedert
Bereifung 11.25 - 24, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseMechanische Trommelbremsen
Auf Hinterräder wirkend
FeststellbremseAussenbandbremse auf der Getriebewelle zwischen Wechselgetriebe und Hinterachse
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 45 Liter Diesel
Über dem Lenkgehäuse
Anhängelast2'000 kg
SeilwindeKeine
Höchstgeschwindigkeit20 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 150 Ah
Minus Pol an Masse
Anlasser über Fussschalter betätigt
Sitzplätze1 Person
Anzahl Fahrzeuge30 Fahrzeuge
Im Truppeneinsatz1952 bis 1992
BemerkungenBeschaffung in 2 Tranchen
1. Tranche 1952, 15 Fahrzeuge
2. Tranche 1953, 15 Fahrzeuge

Einteilung
Infanterie, Genie, schwere Fliegerabwehr, Luftschutz, Sanität

M+Nummern
M+81186 bis M+81200 Beschaffung 1952
M+81236 bis M+81250 Beschaffung 1953
