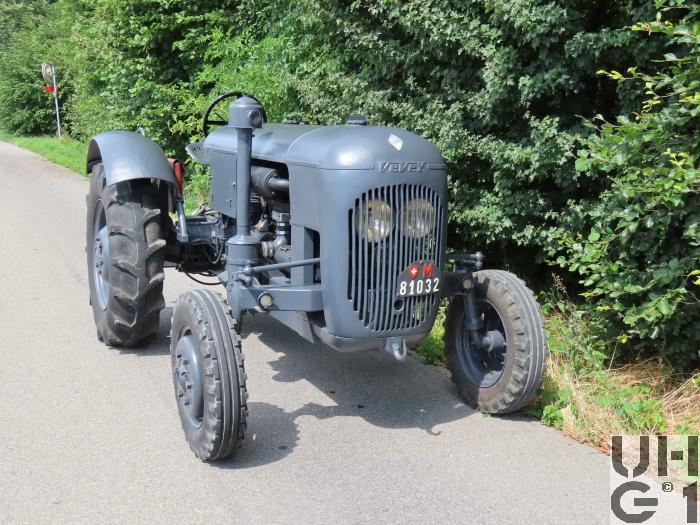

Vevey 560, Trak 4x2

Vevey 560, Trak 4x2 Vevey 560, Trak 4x2 Vevey 560, Trak 4x2 Vevey 560, Trak 4x2 Vevey 560, Trak 4x2


Abmessungen
Länge3'030 mm / 3'430 mm Fahrzeug
Breite1'810 mm Fahrzeug
Höhe1'600 mm Fahrzeug
Leergewicht1'930 kg Fahrzeug
Nutzlast0 kg Fahrzeug
Gesamtgewicht1'930 kg Fahrzeug
650 kg Max. Achslast vorne
1'280 kg Max. Achslast hinten
Radstand1'940 mm / 2'374 mm
Wendekreis3'000 mm / 3'600 mm


Motor
TypBuda-Lanova
Typ 6.BD-230
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
(Doppelwirbel-Spezialkompressionsraum)
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über Stössel und Kipphebel betätigt
Bohrung87,31 mm
Hub104,8 mm
Hubraum3'760 cm³
Verdichtung14,0:1
TreibstoffDiesel
PS/kW45 PS / 33,1 kW (DIN) bei 1'800 U/min
Drehmoment


Kraftübertragung
GetriebeZahnrad Wechselgetriebe
Schubradschaltung
5 Vorwärtsgänge
1 Rückwärtsgang
Kugelschaltung
Übersetzung
1. Gang 4,778:1
2. Gang 3,333:1
3. Gang 1,944:1
4. Gang 1,112:1
5. Gang 0,606:1
R. Gang 2,766:1
KupplungHersteller Borg und Beck
Typ 11 A6
Einscheiben Trockenkupplung mit Dämpfung
Ausrücklager mit Radialkugellager
Mechanisch über Gestänge betätigt
AntriebHinten
Ritzelantrieb mit 6,25:1 Reduktion
Differential mit einfacher Rücksetzung 4,38:1
Differentialsperre mechanisch mit Hebel betätigt
AchsenVorne
Pendelachse die ca. 18° nach oben und unten schwingt
Bereifung 6,50 x 16, 6 Ply
Einfachbereifung
Hinten
Starrachse
Bereifung 11,25 x 24, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseBendix Duo Servo Trommelbremsen auf beide Hinterräder einzeln oder gleichzeitig wirkend, unabhängige Betätigung jeder Fussbremse durch je ein Pedal für die linke und rechte Bremse
FeststellbremseZweiteilige Aussenbandbremse auf dem Wellenende der Getriebe Sekundärwelle. Eingebaut im Zwischengehäuse wirkt sie gleichzeitig auf beide Hinterräder
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 80 Liter Diesel
Ãœber dem Motor
Anhängelast1'375 kg
SeilwindeKeine
Höchstgeschwindigkeit20 km/h im 5. Gang
11 km/h im 4. Gang
6,5 km/h im 3. Gang
3,5 km/h im 2. Gang
2,5 km/h im 1. Gang
4,5 km/h im R. Gang
Elektrische Anlage12 Volt
2 Batterien à  6 Volt 150 Ah
Minuspol an Masse
Links und rechts hinter dem Motor
Sitzplätze1 Person
Anzahl Fahrzeuge75 Fahrzeuge
14 Fahrzeuge 06. Dezember 1949 M+81026 bis M+81039
16 Fahrzeuge 16. Dezember 1949 M+81105 bis M+81120
14 Fahrzeuge 28. Februar 1951 M+81156 bis M+81170
16 Fahrzeuge 29. Mai 1952 M+81171 bis M+81185
15 Fahrzeuge 09. Mai 1953 M+81221 bis M+81235
Im Truppeneinsatz1949 bis 1992
BemerkungenEinsatz
Infanterie, Genie, schwere Fliegerabwehr, Sanität, Luftschutz

Abgeliefert an die Armee von 1949 bis 1953

Preis 1948: Fr. 19705.-

Es wurden von der Firma ACMV (Ateliers de Constructions Mécaniques de Vevey S.A.) total 704 Vevey 560 hergestellt
