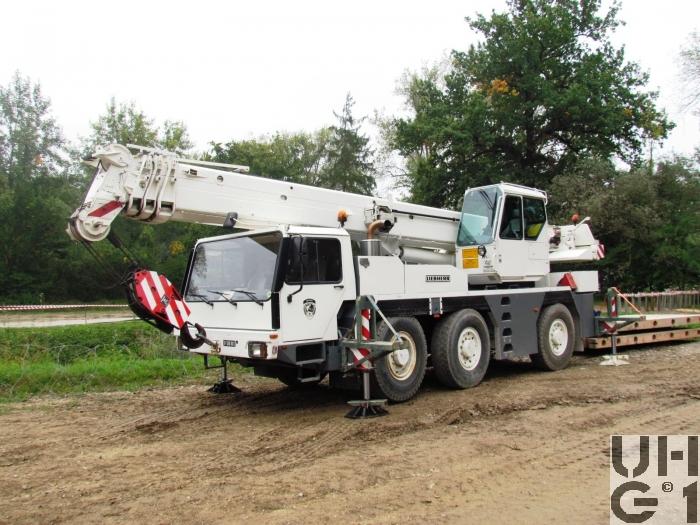

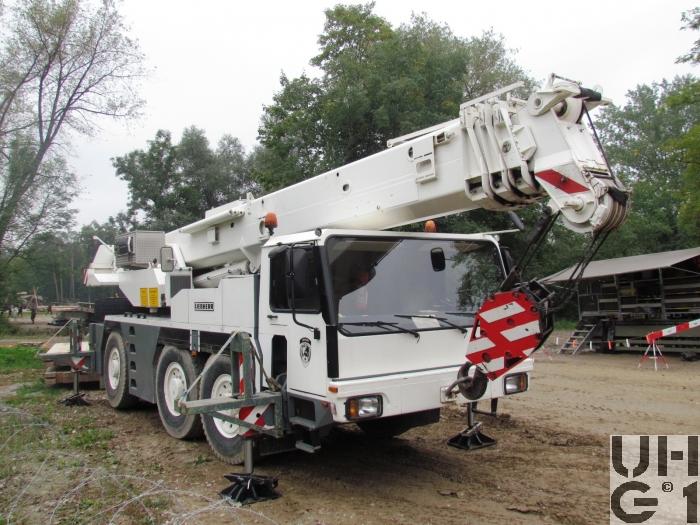

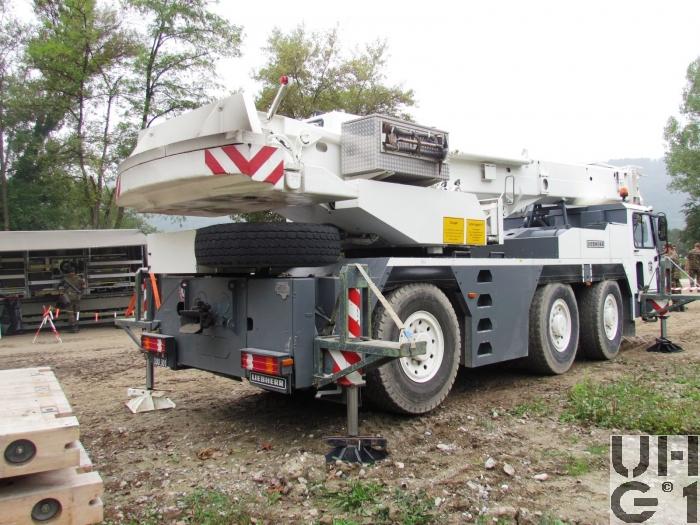

Liebherr LTM 1040/1, Mob Kranw 6x6

Liebherr LTM 1040/1, Mob Kranw 6x6 Liebherr LTM 1040/1, Mob Kranw 6x6 Liebherr LTM 1040/1, Mob Kranw 6x6 Liebherr LTM 1040/1, Mob Kranw 6x6 Liebherr LTM 1040/1, Mob Kranw 6x6


Abmessungen
Länge10'970 mm Fahrzeug Gesamtlänge
8'700 mm Fahrzeug Chassis
25° Überhangwinkel vorne
21° Überhangwinkel hinten
Breite2'660 mm Fahrzeug
4'310 mm Fahrzeug mit Stützen halb ausgefahren
6'300 mm Fahrzeug mit Stützen vollausgefahren
Höhe3'620 mm Fahrzeug
Leergewicht36'000 kg Fahrzeug inklusive 7'500 kg Ballast
Nutzlast0 kg Fahrzeug
Gesamtgewicht36'000 kg Fahrzeug inklusive 7'500 kg Ballast
12'000 kg Max. Achslast 1. Achse
12'000 kg Max. Achslast 2. Achse
12'000 kg Max. Achslast 3. Achse
Radstand1'650 mm + 2'895 mm
Wendekreis7'700 mm mit Allradlenkung


Motor
TypLiebherr
Typ D 926 TI
Liebherr
Typ D 926 TI-E
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Euro 2
KühlsystemLuftgekühlt
Anzahl Ventile2 Ventile pro Zylinder
Bohrung122 mm
Hub142 mm
Hubraum9'960 cm³
Verdichtung19,0:1
TreibstoffDiesel
PS/kW312 PS / 230 kW bei 2'000 U/min
Drehmoment


Kraftübertragung
GetriebeHersteller ZF
Typ 6WG 200
Lastschalt Wendegetriebe
6 Vorwärtsgänge
2 Rückwärtsgänge
Zusätzliche Geländestufe
KupplungDrehmomentwandler
AntriebHinterradantrieb
Vordere Achsen zuschaltbar
AchsenVorne und hinten Starrachsen


Bremsen
BetriebsbremseHydraulische Zweikreis Druckluft Bremsanlage
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseFederspeicher
DauerbremseTelma Wirbelstrombremse


Diverses
Tankinhalt1 Tank zu 300 Liter Diesel
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit76 km/h
Elektrische Anlage24 Volt
Sitzplätze2 Personen
Anzahl Fahrzeuge5 Fahrzeuge
Im TruppeneinsatzAb 1995
BemerkungenM+Nummern
M+22890 Abgeliefert 1995
M+100067 Abgeliefert 1995
M+100300 Abgeliefert 1997
M+100301 Abgeliefert 1997
M+100302 Abgeliefert 1998



Da nicht alle Fahrzeuge miteinander beschafft wurden, weisen sie verschiedene Rüststände auf

Krananlage
30 m langer Teleskopausleger
14,5 m lange Doppelklappspitze
45 m Hubhöhe
40 m Ausladung

Traglasten
800 kg bei 40 m Ausladung
1'700 kg bei 30 m Ausladung
3'600 kg bei 20 m Ausladung
11'300 kg bei 10 m Ausladung
40'000 kg bei 3 m Ausladung
