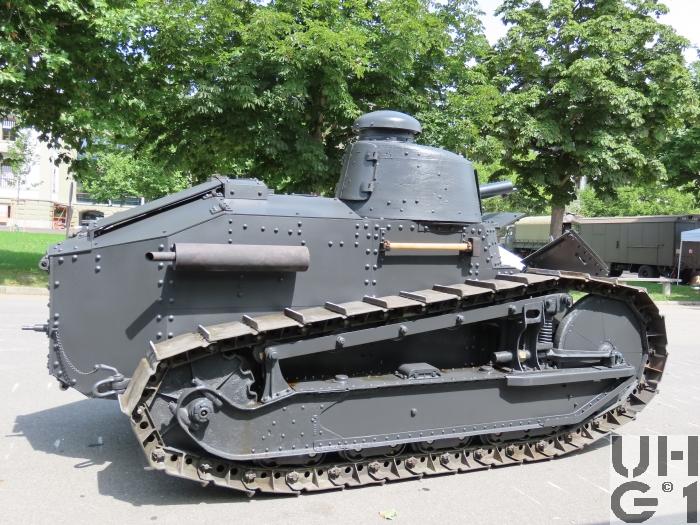

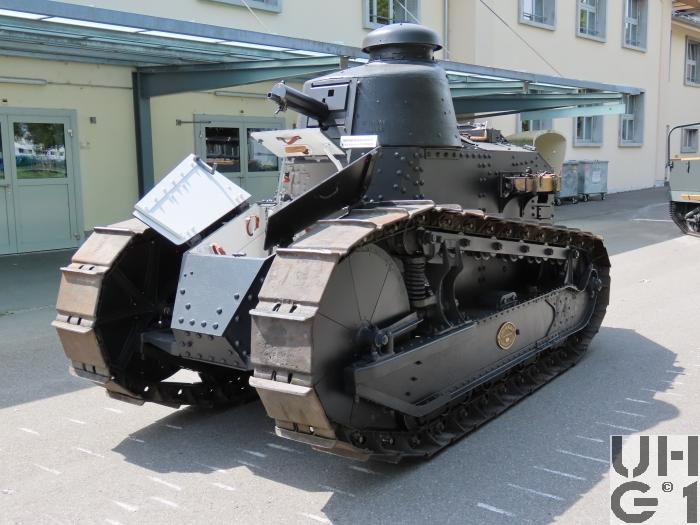

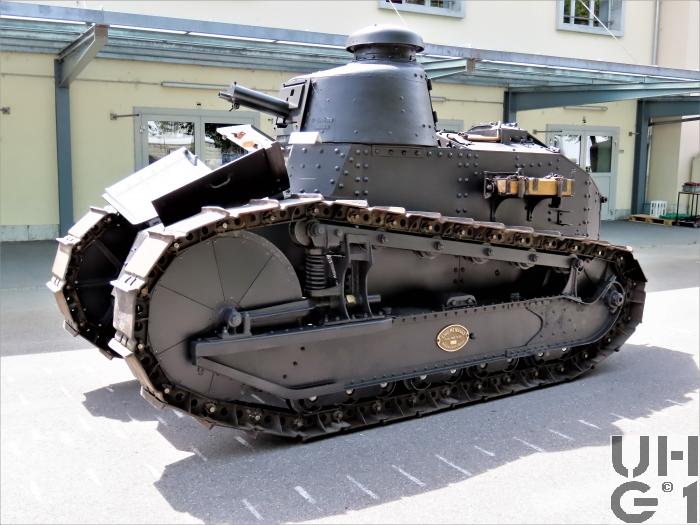

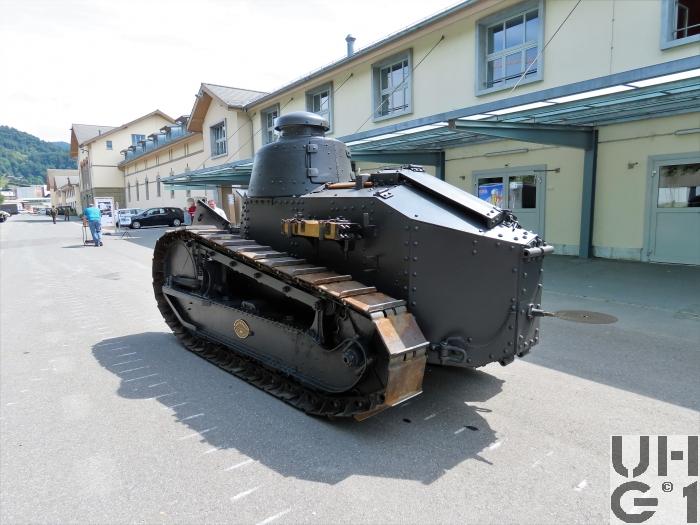

Leichter Panzer Renault FT

Renault FT Renault FT Renault FT Renault FT Renault FT


Allgemein
HerstellerRenault 52% der Produktion
Berliet 23% der Produktion
Souma 17% der Produktion
Delaunay-Belleville 8% der Produktion
HerstellungslandFrankreich
HerstellungsjahrBeschaffung
2 Fahrzeuge durch Bundesbeschluss 18.03.1921
3 Fahrzeuge durch Bundesbeschluss 22.12.1939
Im Truppeneinsatz1921 bis ca. 1947
M+ NummerM+7310 bis M+7314
Anzahl Fahrzeuge5 Fahrzeuge
2 Fahrzeuge 1921
3 Fahrzeuge 1939
KategorieLeichter Infanteriepanzer
Besatzung2 Personen
1 Kommandant, zugleich Richtschütze und Lader, im Turm
1 Fahrer in der Wanne vorne
Gewicht6'700 kg Fahrzeug mit 37 mm Kanone
6'500 kg Fahrzeug mit 7,92 mm MG
Leistungsgewicht2,68 PS/t
1,47 kW/t
Länge4'040 mm Fahrzeug ohne Heckauslage
4'880 mm Fahrzeug mit Heckauslage
Breite1'740 mm Fahrzeug
1'410 mm Spurweite
Höhe2'140 mm Fahrzeug
1'700 mm Feuerhöhe Geschütz
BodendruckGelände 0,70 kg/cm²
Bodenfreiheit500 mm
Spurlänge3'950 mm
Überschreitfähigkeit1'350 mm ohne Heckauslage
1'800 mm mit Heckauslage
600 mm Kletterfähigkeit
45° / 100% Steigfähigkeit
Watfähigkeit700 mm
Raupenbreite330 mm
Geschwindigkeit Strasse8 km/h
Geschwindigkeit Gelände3 km/h
Tankinhalt96 Liter Benzin
Treibstoffbehälter Stahl im Fahrzeugheck
160 Liter Verbrauch Strasse
60 km Reichweite Strasse
FahrwerkPro Seite
1 Spannrad aus Sperrholz mit einem Nabenkranz aus Stahl vorne
1 Spannvorrichtung vorne
1 Schraubenfeder auf die Radgestelle
3 Radgestelle zu je 2 Laufräder
1 Radgestell vorne zu 3 Laufräder
Schraubenfedern
Blattfedern
6 Tragrollen
1 Seitenantrieb mit Antriebsrad hinten
1 Raupe
RaupenartGanzmetall Platten
32 Raupenglieder pro Seite im Neuzustand
Elektrische Spannung6 Volt
Panzerung6 mm Boden
8 mm Aufbau vorne
16 mm Front
16 mm Seitlich
16 mm Turm
ÃœbermittlungsmittelNicht eingebaut


Hauptmotor
HerstellerRenault
Typ18 HP
Anzahl Zylinder4 Zylinder Reihenmotor
Vergaser
Hersteller Zenith
Leistung18 PS / 13,2 kW bei 1'500 U/min
DrehmomentNm bei U/min
Bohrung95 mm
Hub160 mm
Hubraum4'480 cm³
TreibstoffBenzin
AntriebslageHinten


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Renault
4 Vorwärtsgänge
1 Rückwärtsgang
Lenkgetriebe
Lenkkupplungen und Bandbremsen
Bremsen
Bandbremsen


Bewaffnung
Hauptwaffe37 mm Kanone ursprünglich
Hersteller Puteaux
Typ SA18 37 mm L/21
Munition
37 mm Kan zu Renault Pz M. 17, Pz-GV
37 mm Kan zu Renault Pz M. 17, St-G MZ
Maschinengewehr7,92 mm Maschinengewehr ursprünglich
Hersteller Hotchkiss
Entwickler Adolf Odkolek von Ujezd
Typ 1914
Technische Daten
360° Seitenrichtbereich
+/- 10° Seitenrichtbereich
500 - 600 Schuss / Minute Feuergeschwindigkeit
1'390 mm Gesamtlänge
775 mm Lauflänge
24 ,0 kg Gewicht
4 Züge
Konstanter Linksdrall
Patronenzufuhr mit Metallstreifen, Munitionsgurt
Gasdrucklader
Seriefeuer

7,5 mm Maschinengewehr 1911
7,5 mm Mg 11
Später für Versuche eingebaut
Hersteller DWM, Berlin
Hersteller Eidgenössische Waffenfabrik Bern (W+F)
Entwickler Hirmam S. Maxim Frankreich
Technische Daten
7,5 mm Kaliber
360° Seitenrichtbereich
+ / - 10° Höhenrichtbereich
435 - 485 Schuss / Minute Feuergeschwindigkeit
1'075 mm Gesamtlänge
721 mm Rohrlänge
18,7 kg Gewicht Waffe leer
4 Züge
Konstanter Rechtsdrall
270 mm Drallänge
Patronenzufuhr aus Stoff- oder Metallgurten
250 Patronen pro Gurte
Korn und Visier als Zielvorrichtung
Speziallafette vor dem Kommandanten
Seriefeuer
Rückstosslader mit kurzem Rücklauf
Schussauslösung durch Handabzug
Gesteuerter Kniegelenkverschluss
Kampfmunition
7,5 mm Gp 11, 780 m/s, Gewicht 26,8 gr
7,5 mm St Ke Pat 11, 780 m/s, Gewicht 26,8 gr
7,5 mm Lsp Pat 11, 780 m/s, Gewicht 25,6 gr
Markiermunition
7,5 mm Mark Pat Mg, Gewicht 13,8 gr
Manipuliermunition
7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr

7,5 mm Leichtes Maschinengewehr 1925
7,5 mm Lmg 25
Später für Versuche eingebaut
Hersteller Eidgenössische Waffenfabrik Bern (W+F)
Entwickler Adolf Furrer (W+F)
Technische Daten
7,45 mm Kaliber
360° Seitenrichtbereich
+ / - 10° Höhenrichtbereich
490 - 525 Schuss / Minute Feuergeschwindigkeit
360° Seitenrichtbereich
9,950 kg Gewicht geladen
8,650 kg Gewicht ungeladen
5,250 kg Gewicht Wechsellauf mit Futteral und Putzstock
1,334 kg Magazin mit 30 Kampfpatronen
0,947 kg Magazin mit 30 Markierpatronen
0,530 kg Magazin leer
1'163 mm Länge gesamt
585 mm Länge Lauf
582 mm Länge Visier - Korn
4 Anzahl der Züge
0,225 mm Tiefe der Züge
Konstanter Rechtsdrall
270 mm Drallänge
Patronenzufuhr aus zweireihigem Stangen Magazin seitlich rechts
30 Patronen pro Magazin
Visier und Korn als Zielvorrichtung
Luftgekühlter Rückstosslader mit kurzem Rücklauf
Gesteuerter Kniegelenkverschluss
Waffenbetätigung durch Handabzug
Einzelfeuer
Seriefeuer, Feuerstösse von 5 - 8 Schuss
Dauerfeuer, ganze Magazine
Kampfmunition
7,5 mm Gp 11, 740 m/s, Gewicht 26,8 gr
7,5 mm St Ke Pat 11, 740 m/s, Gewicht 26,8 gr
7,5 mm Lsp Pat 11, 740 m/s, Gewicht 25,6 gr
Markiermunition
7,5 mm Mark Pat Mg, Gewicht 13,8 gr
Manipuliermunition
7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
LyranKeiner
NebelwerferKeine


Munitionsvorrat
Hauptwaffe237 Schuss
225 Granaten
12 Kartätschen
Maschinengewehr4'800 Schuss
LyranKeine
NebelwerferKeine
BemerkungenGeschichte
Am 18. März 1921 beschliesst der Bundesrat zum ersten Mal 2 Panzer zu beschaffen und zwar den Typ Renault FT. Es werden mit ihnen vor allem technische Versuche gemacht, aber auch Vorführungen, damit sich die Truppen an den Anblick eines Panzers gewöhnen konnten.
1940 wurden dann auf Befehl des Generals weitere 3 Renault FT dazu gekauft, ebenso Transportfahrzeuge, die sich dann aber später als unbrachbar erwiesen.
