Panzer 61, Pz 61

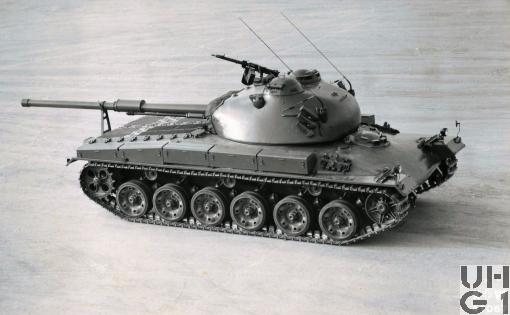

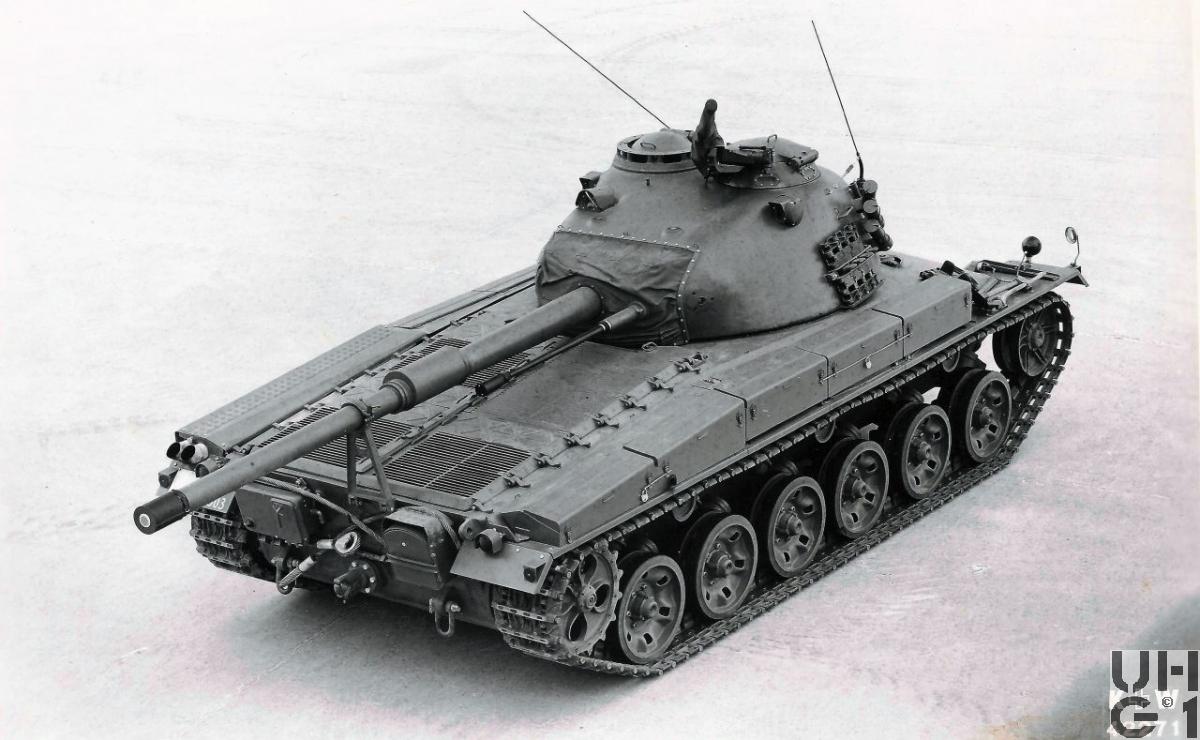

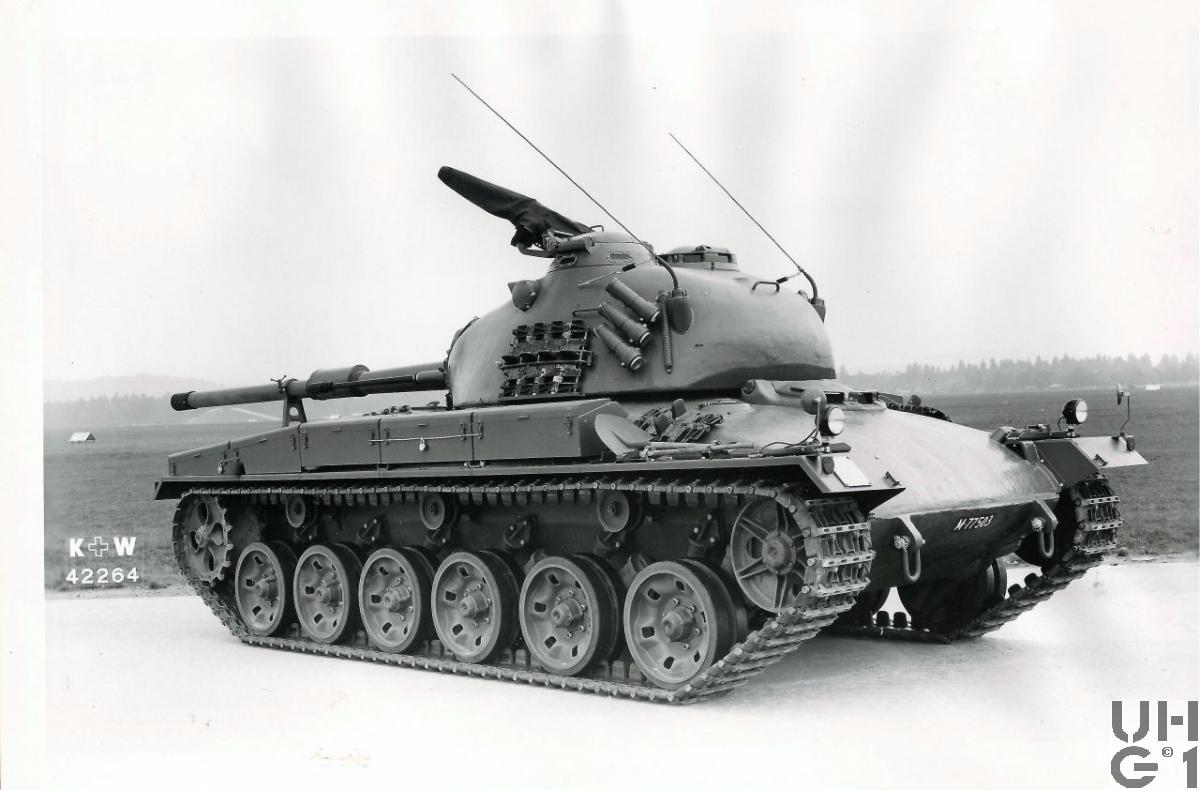

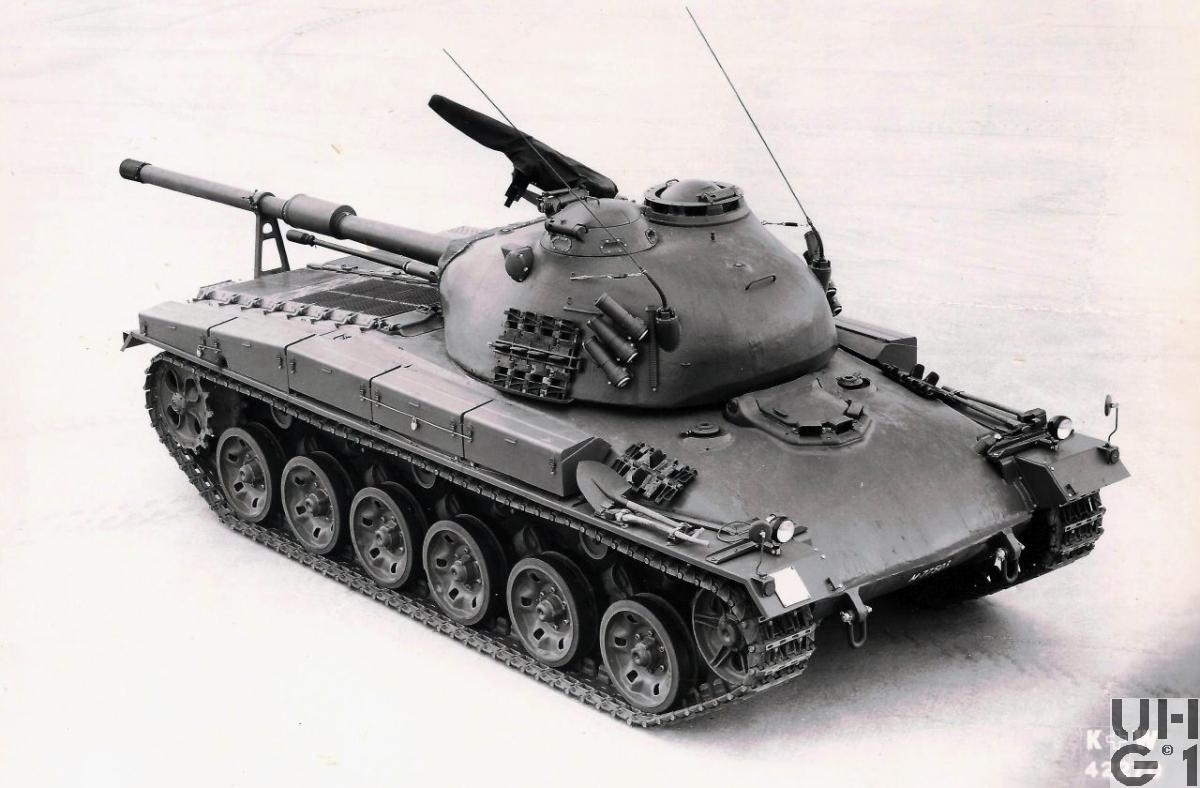

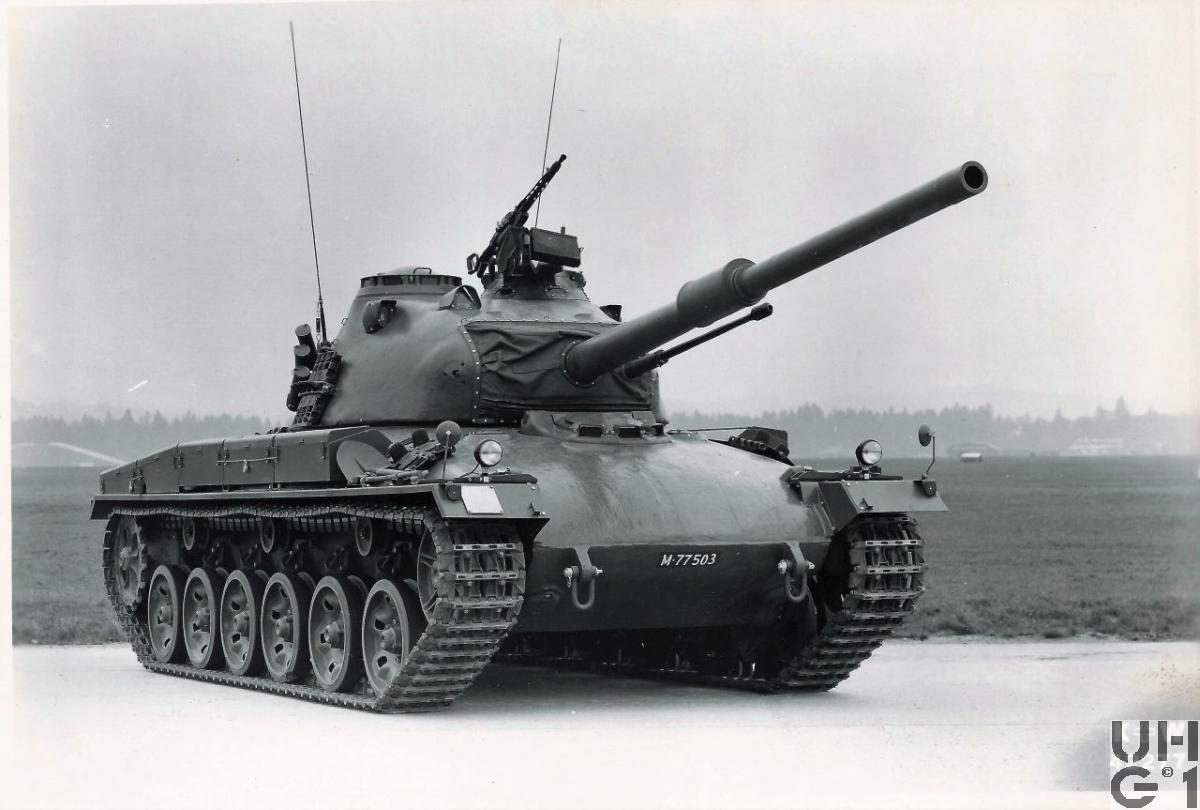

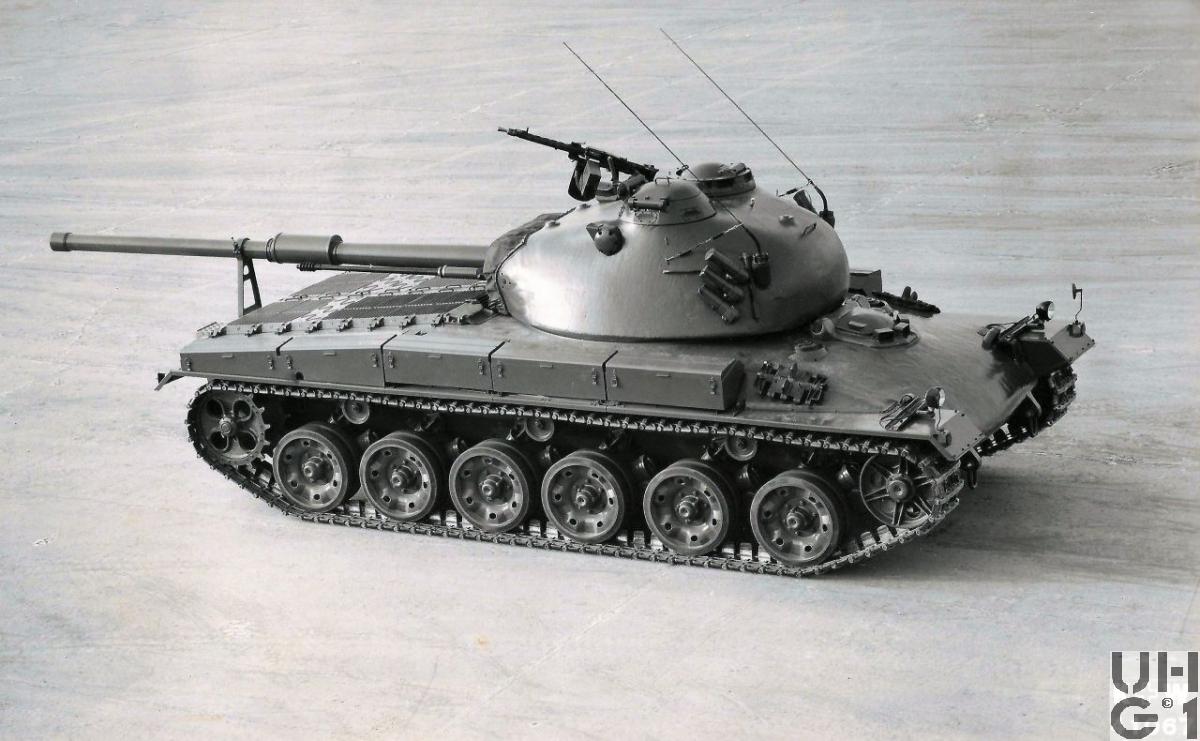

Panzer 61, Pz 61, Foto K+W Thun, Sammlung Ueli Bühler Panzer 61, Pz 61, Foto K+W Thun, Sammlung Ueli Bühler Panzer 61, Pz 61, Foto K+W Thun, Sammlung Ueli Bühler Panzer 61, Pz 61, Foto K+W Thun, Sammlung Ueli Bühler Panzer 61, Pz 61, Foto K+W Thun, Sammlung Ueli Bühler


Allgemein
HerstellerEidgenössische Konstruktionswerkstätte Thun (K+W)
HerstellungslandSchweiz
HerstellungsjahrBeschaffung
Durch Bundesbeschluss vom 16.03.1961
Ablieferung
04.01.1965 bis 06.01.1967
1. Rekrutenschule
1965 in Thun
Im Truppeneinsatz1966 bis 1994
M+ NummerM+77500 bis M+77649
Anzahl Fahrzeuge150 Fahrzeuge
KategorieKampfpanzer
Besatzung4 Personen
1 Kommandant hinten rechts im Turm
1 Richter vorne rechts im Turm
1 Lader links im Turm
1 Fahrer vorne Mitte im Wannenbug
Gewicht39'700 kg Fahrzeug
9'380 kg Turm
5'100 kg Antriebsgruppe
2'500 kg Fahr- und Lenkgetriebe
1'650 kg Hauptmotor
698 kg Hilfsgruppe gefüllt
650 kg Hilfsgruppe leer
550 kg Seitenantrieb
432 kg Raupenspannvorrichtung
300 kg Treibstoffbehälter links und rechts aus Stahl
270 kg Raupenspannrad mit Spannarm
218 kg Antriebsrad
185 kg Hilfsmotor
165 kg Doppellaufrad mit Nabe
150 kg Schwingarm
25 kg Tragrolle
8 kg Federanschlag
Leistungsgewicht17,00 PS/t
12,50 kW/t
Länge9'430 mm Fahrzeug mit Geschütz Richtung 12 Uhr
8'490 mm Fahrzeug mit Geschütz im Marschlager
6'840 mm Fahrzeug über Wanne mit Kotflügel
6'780 mm Fahrzeug über Wanne
5'540 mm Turmmittelachse - Rohr 12 Uhr
5'530 mm Turmmittelachse - Rohr Marschlager
4'130 mm 1. Laufrad - 6. Laufrad
3'890 mm Turmmitte bis Fahrzeugheck
2'950 mm Turmmitte bis Fahrzeugfront
2'590 mm Rohrüberhang vorne, Geschütz Richtung 12 Uhr
1'650 mm Rohrüberhang hinten, Geschütz im Marschlager
Breite3'060 mm Fahrzeug
3'000 mm Fahrzeug über Raupen aussen
2'000 mm Fahrzeug über Raupen innen
2'500 mm Spurweite
Höhe5'400 mm Fahrzeug über Antennen frei
3'700 mm Fahrzeug über Geschütz max. Höhe 21°
3'600 mm Fahrzeug über Antennen abgespannt
2'850 mm Fahrzeug über Flab Maschinengewehr
2'720 mm Fahrzeug ohne Flab Maschinengewehr, Luken geschlossen
2'450 mm Fahrzeug über Effektenkorb
1'630 mm Fahrzeug über Wanne
1'930 mm Feuerhöhe Geschütz
750 mm Achse Antriebsrad hinten
750 mm Achse Spannrad vorne
BodendruckGelände 0,85 kg/cm²
Strasse 38,0 kg/cm²
Bodenfreiheit420 mm unter Wanne
370 mm unter Schwingarm
Spurlänge4'100 mm
10'000 mm Radiuslenkung
Anortlenkung
Überschreitfähigkeit2'600 mm
750 mm Kletterfähigkeit
35,0° / 70% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite500 mm
Geschwindigkeit Strasse51 km/h vorwärts
8 km/h rückwärts
1. Gang 4,00 km/h
2. Gang 6,50 km/h
3. Gang 10,5 km/h
4. Gang 18,5 km/h
5. Gang 30,0 km/h
6. Gang 51,0 km/h
1. R-Gang 5,00 km/h
2. R-Gang 8,00 km/h
Geschwindigkeit Gelände30 km/h
Tankinhalt760 Liter Diesel
365 Liter Treibstoffbehälter links in der Wanne
365 Liter Treibstoffbehälter rechts in der Wanne
30 Liter Ausgleichstreibstoffbehälter vorne rechts im Motorraum
250 bis 300 Liter / 100 km Verbrauch Strasse
100 bis 150 Liter / Stunde Verbrauch Gelände
250 km Reichweite Strasse
5 bis 7 Stunden Reichweite Gelände
FahrwerkPro Seite
1 Spannrad mit Spannvorrichtung vorne
6 Schwingarme mit Federpaket und hydraulischem Dämpfer
6 Doppellaufräder
3 Doppeltragrollen
6 Endanschläge zu Schwingarm Nr. 1 bis Nr. 6
1 Seitenantrieb hinten
1 Scharnierraupe
RaupenartScharnierraupe aus Mangan Hartstahlguss
96 Raupenglieder pro Seite im Neuzustand
8 Raupenglieder Reserve
1'318 kg Gewicht Raupe
13,2 kg Gewicht Raupenglied
Elektrische Spannung24 Volt
4 Batterien à  6 Volt 189 Ah
In Serie geschaltet
Minus Pol an Masse
Unter dem Turmboden in der Wanne
PanzerungMax. 80 mm
Ãœbermittlungsmittel1 Funkstation SE 407
1 Sender-Empfänger SE TR 83
1 Speisegerät SG 83
1 Zusatzempfänger ZE 83
1 Bordverstärker BV 83
1 Montagerahmen MR 83
4 Panzer-Sprechgarnituren PSG 83
2 Antennen 2-teilig
2 Abspannseile
1 Bedienungsgerät Kdt BG 83-1
1 Bedienungsgerät Lader BG 83-2
1 Anschlussdose Richter AD 83-2
1 Anschlussdose Fahrer AD 83-1
1 Aussenbordtelefon
1 Feldtelefon 50
1 Kabelrolle KR 83 mit 600 m Kabel F-2E

Später
1 Funkstation SE-412 A/C
1 Sender-Empfänger A
1 Sender-Empfänger C
1 Bordverstärker (BV)
4 Bedienungsgeräte / Monitore (BG)
4 Sprechgarnituren
2 Antennen 2-teilig
2 Abspannseile
1 Aussenbordtelefon
1 Feldtelefon
1 Kabelrolle KR 83 mit 600 m Kabel F-2E


Hauptmotor
HerstellerMercedes Benz
TypMB 837 Ba-500
837.931-51 Baumuster
Anzahl Zylinder8 Zylinder V 90°
Viertakt
Vorkammerverfahren mit mechanischer Aufladung
4 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwellen über Steuerräder
Trockensumpf-Druckumlaufschmierung
Leistung630 PS / 463,36 kW bei 2'200 U/min
Drehmoment209,04 mkg / 2'050 Nm bei 1'700 U/min
Bohrung165 mm
Hub175 mm
Hubraum29'900 cm³
TreibstoffDiesel
AntriebslageHinten


Hilfsmotor
HerstellerMercedes Benz
TypOM 636 VI E
636.917-360 Baumuster
Anzahl Zylinder4 Zylinder Reihenmotor
Viertakt
Vorkammerverfahren
2 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über Steuerräder
Druckumlaufschmierung
Leistung31 PS / 22,80 kW bei 2'500 U/min
10,50 mkg / 103 Nm bei 2'000 U/min
Bohrung75 mm
Hub100 mm
Hubraum1'767 cm³
TreibstoffDiesel


Getriebe
TypSLM Winterthur
Fahr- und Lenkgetriebe
Lamellenkupplungsgetriebe
Hydraulisch betätigtes Stufengetriebe mit hydrostatischer Überlagerungslenkung und Bandbremsen
6 Vorwärtsgänge
2 Rückwärtsgänge
Anortslenkung
Übersetzung
1. Gang 7,640:1
2. Gang 4,640:1
3. Gang 2,770:1
4. Gang 1,620:1
5. Gang 0,980:1
6. Gang 0,590:1
1. R-Gang 6,00:1
2. R-Gang 3,65:1
Lenkung
Hydrostatische Überlagerungslenkung mit Bandbremsen. Die Lenkung erfolgt von einem Lenkrad aus
Bremsen
Fahrbremssystem mit hydraulischer Betätigung
Feststellbremssystem mit mechanischer Betätigung
Seitenantrieb
An jeder Seite der Wanne hinten aussen
Übersetzung 9,75:1


Bewaffnung
Hauptwaffe10,5 cm Panzer Kanone 1961
10,5 cm Pz Kan 61
Hersteller Eidgenössische Konstruktionswerkstätte Thun (K+W)
Entwickler Eidgenössische Konstruktionswerkstätte Thun (K+W)
Technische Daten
105 mm Kaliber
360°
6'400 A‰ Seitenrichtbereich
6,22 A‰ = 1 Umdrehung am Seitenrichthandrad
- 10° bis + 21°
-175 A‰ bis +370 A‰ Höhenrichtbereich
3,61 A‰ = 1 Umdrehung am Höhenrichthandrad
- 7° Höhenrichtbereich über Heck
88,6 cm² Querschnitt inkl. Züge
5'665 mm Länge über Bodenstück
5'345 mm Länge von Hülsenanschlag bis Rohrmündung
4'723 mm Länge des gezogenen Teils
1'890 mm Drallänge
550 mm Max. Rohrrücklauf
28 Züge
Konstanter Rechtsdrall
9°54` Drallwinkel
2'280 kg Geschütz
1'260 kg Rücklaufendes Gewicht
1'080 kg Wiege
870 kg Geschützrohr mit Entlüfter und Führungen
811 kg Geschützrohr ohne Anbauten
262 kg Bodenstück
52 kg Verschlusskeil
32 kg Vorholer
27 kg Rücklaufbremse
6 - 10 Schuss / Minute Feuergeschwindigkeit
Einzelschuss
Rohrrücklaufgeschütz
Monobloc-Rohr mit Rohrentlüfter und aufgeschraubten Bodenstück, ohne Mündungsbremse
Halbautomatischer Vertikal-Fallblockverschluss
Schussauslösung elektrisch am Schaltkasten Kommandant - Richter durch Richter oder Kommandant
Geschützbewegung von Hand oder hydromotorisch
Das Geschütz wird von Hand geladen
Der Hülsenauswurf erfolgt automatisch
Zielvorrichtung über Richterzielgerät, Telemeter, Seitenrichtuhr, Anzeige Seitenrichtuhr analog
Kampfmunition
St G, 600 m/s, Gewicht 20,40 kg
StG MZ 54 Lsp, 600 m/s, Gewicht 20,40 kg
St G MVZ, 600 m/s, Gewicht 20,40 kg
Pz Ke G Lsp, 1'475 m/s, Gewicht 18,17 kg
R Br G MZ 54 Lsp, 600 m/s, Gewicht 20,385 kg
Ãœbungmunition
EUG MZ 54 Lsp, 602 m/s, Gewicht 19,9 kg
U Pz Ke G Lsp, 1'314 m/s, Gewicht 18,2 kg
Manipuliermunition
Manip St G, Gewicht 20,4 kg
Manip RBr G, Gewicht 20,385 kg
Manip Pz Ke G, Gewicht 18,17 kg
Markiermunition
Mark G, Gewicht 5,8 kg

24 mm Einsatzlauf zur 10,5 cm Pz Kan 60/61
Munition

EUG 55 elektr Zü VZ Lsp, 900 m/s, Gewicht 225 gr

20 mm Panzer Kanone 1961 rohrparallel
20 mm Pz Kan 61
Hersteller Oerlikon-Bürle AG
Entwickler Oerlikon-Bührle AG
Technische Daten
20 mm Kaliber
360° Seitenrichtbereich
- 10° bis + 21° Höhenrichtbereich
145 kg Gewicht feuerbereit
100 kg Waffe ohne Magazin
56,7 kg Verschlusshülse, Verschluss und Abzuggehäuse
43,3 kg Rohr mit Mündungsbremse
36 kg Wiege komplett
8,8 kg Magazin gefüllt
4,7 kg Magazin leer
3'248 mm Gesamtlänge
2'400 mm Lauflänge
12 Züge
Progressiever Rechtsdrall
598 mm Drallänge
820 Schuss / Minute Feuergeschwindigkeit
1'100 m/s Anfangsgeschwindigkeit
3'200 bar Max. Gasdruck
Einzel- und Seriefeuer
Patronenzufuhr aus Kastenmagazin
12 Patronen pro Magazin
Schussauslösung elektrisch am Schaltkasten Kommandant - Richter durch Richter oder Kommandant
Schussauslösung mechanisch durch Lader
Zielvorrichtung über Richtzielgerät, Telemeter, Seitenrichtuhr
Anzeige Seitenrichtuhr analog
Kampfmunition
Lsp G, 1'100 m/s, Gewicht 339 gr
Mi Br G 66 MZ, 1'100 m/s, Gewicht 331,5 gr
Pz GV 66 Lsp, 1'100 m/s, Gewicht 334 gr
Pz Br G 66 BoZ, 1'100 m/s, Gewicht 336 gr
Ãœbungsmunition
EUG 66 VZ Lsp (Tankbahn), 1'100 m/s, Gewicht 339 gr
Maschinengewehr7,5 mm Panzer Maschinengewehr 1951, Flab Mg
7,5 mm Pz Mg 51
Hersteller Eidgenössische Waffenfabrik Bern (W+F)
Entwickler Eidgenössische Waffenfabrik Bern (W+F)
Technische Daten
7,5 mm Kaliber
360° Seitenrichtbereich
- 4° bis + 77° Höhenrichtbereich Flab Mg
1'270 mm Gesamtlänge
563 mm Lauflänge mit Verriegelungsgehäuse
490 mm Weg des Geschossbodens im Lauf
270 mm Drallänge
4 Züge
1'000 Schuss / Minute Feuergeschwindigkeit
750 m / Sekunde Anfangsgeschwindigkeit
3'200 kg / cm² Max. Gasdruck
14,5 kg Gewicht
2,80 kg Wechsellauf
4,00 kg Wechsellauf mit Etui
1,50 kg 50 Glieder-Gurte
3,00 kg Gurtkiste leer
9,00 kg Gurtkiste gefüllt
Luftgekühlte Automatenwaffe
Rückstosslader mit kurzem Rücklauf
Stützklappenverriegelung
Seriefeuer
Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen)
Flab Mg eingebaut auf Lafette an der Laderluke
Schussauslösung mechanisch über Handabzug durch Lader
Zielvorrichtung über Korn und Visier
Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum Schweizerischen Mg 51
Kampfmunition
7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr
7,5 mm St Ke Pat 11, 750 m/s, Gewicht 26,8 gr
7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr
Markiermunition
7,5 mm Mark Pat Mg 11 und 51, Gewicht 13,8 gr
7,5 mm Gw Mark Pat 58, Gewicht 13,8 gr
Manipuliermunition
7,5 mm Gw Manip Pat 11, Gewicht 35,6 gr
LyranKeiner
Nebelwerfer8 cm Nebelwerfer 1951
8 cm Nbw 51
Hersteller Eidgenössische Waffenfabrik Bern (W+F)
Entwickler Lacroix Frankreich
Technische Daten
80,5 mm Kaliber
345 mm Gesamtlänge
306 mm Rohrlänge
30 - 70 m Wurfweite
35 - 40 Sekunden Brenndauer
6 Nebelwerfer
2 x 3 Nebelwerfer links und rechts am Turm seitlich
Schussauslösung elektrisch durch Kommandant am Schalterkasten Kommandant / Lader
Feuerarten
1 Salve links, 3 Schuss
1 Salve rechts, 3 Schuss
1 Salve links und rechts, 6 Schuss
Kampfmunition
8 cm Nb Pat 51 el Zü, Gewicht 3,7 kg
Manipuliermunition
8 cm Manip Nb Pat 51


Munitionsvorrat
Hauptwaffe52 Schuss
8 Schuss 1. Bereitschaft, auf dem Turmboden
44 Schuss 2. Bereitschaft, je 22 Schuss in den Tanks links und rechts
Maschinengewehr3'200 Schuss 7,5 mm Mg 51
In 16 Gurtenkisten
800 Schuss 1. Bereitschaft
2'400 Schuss 2. Bereitschaft

240 Schuss 20 mm Pz Kan 61
In 20 Kastenmagazienen à 12 Schuss
132 Schuss 1. Bereitschaft
108 Schuss 2. Bereitschaft
LyranKeine
Nebelwerfer16 Patronen
10 Patronen 1. Bereitschaft
6 Patronen 2. Bereitschaft
BemerkungenGeschichte
Mit dem Rüstungsprogramm 1961 wird ein Kredit für den Kauf von 150 Stück Panzer 61 bewilligt. Der Panzer 58 wird weiterentwickelt und verbessert und geht dann als Panzer 61 in Serie.

Einteilung
Panzer Bat 4   von 1989 bis 1994
Panzer Bat 12 von 1967 bis 1987
Panzer Bat 13 von 1966 bis 1989
Panzer Bat 16 von 1990 bis 1994
Panzer Bat 20 von 1974 bis 1988
Panzer Bat 23 von 1990 bis 1994
Panzer Bat 25 von 1968 bis 1993
Panzer Bat 27 von 1974 bis 1989

Diese Seite von Militärfahrzeuge drucken Diese Seite drucken
