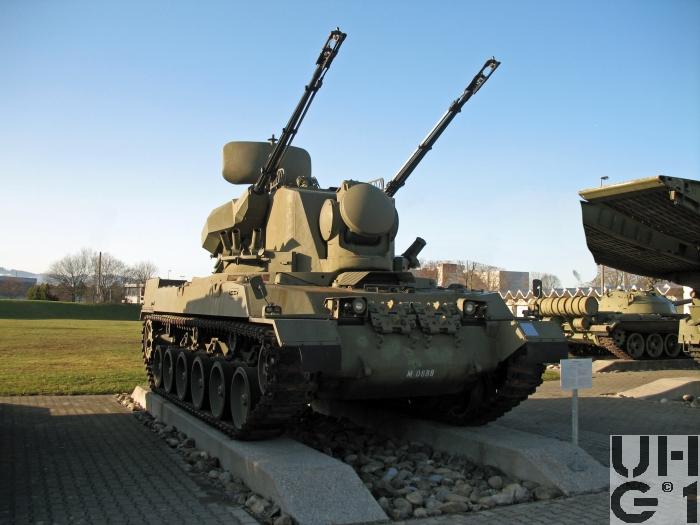

35 mm Kan Fla Pz B22L

35 mm Kan Fla Panzer B22L 35 mm Kan Fla Panzer B22L 35 mm Kan Fla Panzer B22L 35 mm Kan Fla Panzer B22L 35 mm Kan Fla Panzer B22L


Allgemein
HerstellerContraves AG Zürich
Oerlikon-Bührle AG
K+W Thun
Siemens München
Siemens-Albis Zürich
HerstellungslandSchweiz
Herstellungsjahr1977 bis 1978
Im Truppeneinsatz1979 bis 1981 nur für Versuche
M+ NummerM+0888
M+0819
Anzahl Fahrzeuge2 Fahrzeuge
KategorieFliegerabwehr Panzer
Besatzung3 Personen
1 Fahrer im Wannenbug vorne
1 Richtschütze links im Turm
1 Kommandant rechts im Turm
Gewicht46'000 kg Fahrzeug
31'400 Fahrgestell
14'600 kg Turm
10'500 kg Wanne
8'700 kg Fahrwerk
5'200 kg Antriebsgruppe gefüllt
4'900 kg Wanneneinbauten
2'500 kg Fahr- und Lenkgetriebe
1'650 kg Hauptmotor
1'200 kg Wannenanbauten
698 kg Hilfsgruppe gefüllt
650 kg Hilfsgruppe leer
530 kg Seitenantrieb
432 kg Raupenspannvorrichtung
270 kg Raupenspannrad mit Spannradwelle
218 kg Antriebsrad
198 kg Hilfsgetriebe
185 kg Hilfsmotor
183 kg Schwingarm
154 kg Laufrad mit Nabe
150 kg Treibstoffbehälter li. und re.
54 kg Laufrad
42 kg Raupenspannrad
28 kg Tragrolle
8 kg Federanschlag
Leistungsgewicht14,34 PS/t
10,54 kW/t
Länge7'330 mm Fahrzeug mit Kanonen in Feuerstellung
7'100 mm Fahrzeug ohne Kanonen
7'020 mm Fahrzeug Wanne
4'105 mm Turmmittelachse - Fahrzeugheck
2'915 mm Turmmittelachse - Fahrzeugfront
3'293 mm Turmmittelachse Kanone 12.00 Uhr
Breite3'340 mm Fahrzeug
2'780 mm Spurweite
Höhe3'140 mm Fahrzeug mit Radar abgeklappt
4'300 mm Fahrzeug mit Radar hochgeklappt
1'713 mm Auflage Drehkranz
750 mm Achse Antriebsrad hinten
750 mm Achse Spannrad vorne
BodendruckGelände 1,00 kg/cm²
Strasse 12,00 kg/cm²
Bodenfreiheit440 - 490 mm
Spurlänge4'500 mm
Überschreitfähigkeit2'600 mm
750 mm Kletterfähigkeit
31,0° / 65% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite520 mm
Geschwindigkeit Strasse52,80 km/h vorwärts
51,90 km/h rückwärts
1. Gang 4,100 km/h
2. Gang 6,700 km/h
3. Gang 11,22 km/h
4. Gang 19,10 km/h
5. Gang 31,50 km/h
6. Gang 52,80 km/h
1. R-Gang 4,030 km/h
2. R-Gang 6,640 km/h
3. R-Gang 11,10 km/h
4. R-Gang 19,00 km/h
5. R-Gang 31,10 km/h
6. R-Gang 51,90 km/h
Geschwindigkeit Gelände30 km/h
Tankinhalt870 Liter Diesel
370 Liter Treibstoffbehälter links in der Wanne
350 Liter Treibstoffbehälter rechts in der Wanne
150 Liter in 2 Betriebsbehälter im Heckraum
250 bis 300 Liter / 100 km Verbrauch Strasse
150 bis 180 Liter / Stunde Verbrauch Gelände
250 km Reichweite Strasse
4 bis 5 Stunden Reichweite Gelände
FahrwerkPro Seite
1 Spannrad mit Spannvorrichtung vorne
6 Schwingarme mit Federpaket und hydraulischem Dämpfer
6 Doppellaufräder
3 Doppeltragrollen
6 Endanschläge zu Schwingarm Nr. 1 bis Nr. 6
1 Seitenantrieb hinten
1 Verbinderraupe
RaupenartVerbinderraupe mit auswechselbaren Gummikissen
86 Raupenglieder pro Seite im Neuzustand
6 Raupenglieder Reserve, an der Fahrzeug-Front
1'860 kg Gewicht Raupe
22 kg Gewicht Raupenglied
13,95 m Länge Raupe
Elektrische Spannung24 Volt
6 Batterien à  12 Volt 100 Ah
In Serie geschaltet
Minus Pol an Masse
Unter dem Turmboden in der Wanne
PanzerungMax. 80 mm
Ãœbermittlungsmittel1 Funkstation SE-412 A/C
1 Sender-Empfänger A
1 Sender-Empfänger C
1 ESM-Sendedämpfer ED-412
1 Bordverstärker (BV)
4 Bedienungsgeräte / Monitore (BG)
4 Sprechgarnituren
2 Antennen 2-Teilig
4 Abspannseile
1 Aussenbordtelefon
1 Feldtelefon
1 Kabelrolle KR 83 mit 600 m Kabel F-2E


Hauptmotor
HerstellerMTU / MB
TypMB 837 Ba-500
837.931-51 Baumuster
Anzahl Zylinder8 Zylinder V 90°
Viertakt
Vorkammerverfahren mit mechanischer Aufladung
4 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwellen über Steuerräder
Trockensumpf-Druckumlaufschmierung
Leistung730 PS / 536,91 kW bei 2'200 U/min
Drehmoment224,94 mkg / 2'206 Nm bei 1'750 U/min
Bohrung165 mm
Hub175 mm
Hubraum29'900 cm³
TreibstoffDiesel
AntriebslageHinten


Hilfsmotor
HerstellerMercedes Benz
TypOM 636 VI E
636.917.360 Baumuster
Anzahl Zylinder4 Zylinder Reihenmotor
Viertakt
Vorkammerverfahren
2 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über Steuerräder
Druckumlaufschmierung
Leistung35 PS / 25,74 kW bei 2'500 U/min
10,50 mkg / 103 Nm bei 2'000 U/min
Bohrung75 mm
Hub100 mm
Hubraum1'767 cm³
TreibstoffDiesel


Getriebe
TypSLM Winterthur
Fahr- und Lenkgetriebe
Lamellenkupplungsgetriebe
Hydraulisch betätigtes Stufengetriebe mit hydrostatischer Überlagerungslenkung und Bandbremsen
6 Vorwärtsgänge
6 Rückwärtsgänge
Anortlenkung
Übersetzung
1. Gang 7,640:1
2. Gang 4,640:1
3. Gang 2,770:1
4. Gang 1,630:1
5. Gang 0,990:1
6. Gang 0,590:1
1. R-Gang 7,71:1
2. R-Gang 4,68:1
3. R-Gang 2,80:1
4. R-Gang 1,64:1
5. R-Gang 1,00:1
6. R-Gang 0,60:1
Lenkung
Hydrostatische Überlagerungslenkung mit Bandbremsen. Die Lenkung erfolgt von einem Lenkrad aus
Bremsen
Fahrbremssystem mit hydraulischer Betätigung
Feststellbremssystem mit mechanischer Betätigung
Seitenantrieb
An jeder Seite der Wanne hinten aussen
Übersetzung 9,75:1


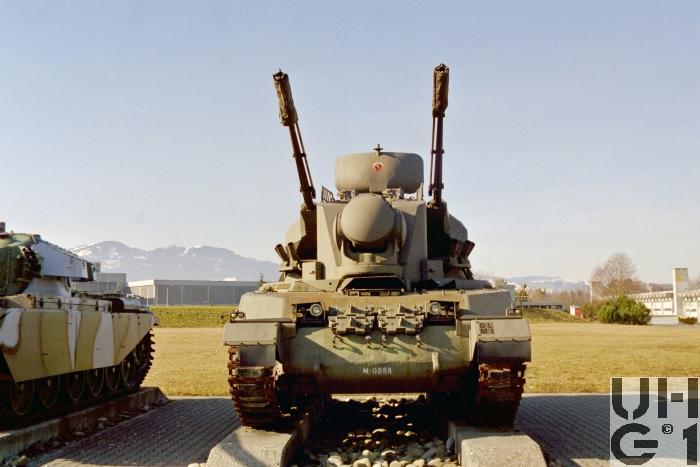

Bewaffnung
Hauptwaffe35 mm Oerlikon KDA Kanonen
2 Stück
Hersteller Werkzeugmaschinenfabrick Oerlikon
Entwickler Werkzeugmaschinenfabrik Oerlikon
Technische Daten
35 mm Kaliber
3'150 mm Länge mit Patronenlager
24 Züge
Progressiever Rechtsdrall
3'500 m Wirkungsdistanz Flugziele
2'000 m Wirkungsdistanz Erdziele
6'400 ‰ Seitenrichtbereich
- 72 ‰ bis + 1'500 ‰ Höhenrichtbereich
Folgeschiessen gegen Flugziele
Feuerstösse pro Ziel von 10 bis 20 Schuss / Rohr
Einzelschuss geziehlt gegen Erdziele
Gasdrucklader vollautomatisch, Luftgekühlt
Stützklappenverschluss starrverriegelt
Vorlauf durch Schliessfeder
Rücklauf durch Schliessfeder und hydraulischem Verschlusspuffer
Abzugvorrichtung mechanisch und elektrisch, ausgelöst durch Pedal
Munitionszuführung über Gliedergurten
Ladehilfe elektro-hydraulisch
MaschinengewehrKeines
LyranKeiner
Nebelwerfer8 cm Nebelwerfer 1951
8 cm Nbw 51
Hersteller W+F Bern
Entwickler Lacroix Frankreich
Technische Daten
80,5 mm Kaliber
345 mm Gesamtlänge
306 mm Rohrlänge
30 - 70 m Wurfweite
35 - 40 Sekunden Brenndauer
8 Nebelwerfer
2 x 4 Nebelwerfer links und rechts am Turm seitlich vorne
Elektrische Schussauslösung
Kampfmunition
8 cm Nb Pat 51 el Zü, Gewicht 3,70 kg
Manipuliermunition
8 cm Manip Nb Pat 51


Munitionsvorrat
Hauptwaffe2 x 320 Schuss gegurtet
2 x 20 Schuss Hartkern Munition
MaschinengewehrKeine
LyranKeine
Nebelwerfer12 Patronen
BemerkungenGeschichte

Der 35 mm Kan Flab Pz ist ein selbstfahrendes Allwetter Tiefflieger Abwehrsystem mit integrierter Such- Feuerleit- und 35 mm Zwillingswaffenanlage auf einem verbreiterten Chassis des Panzer 68.
2 Prototypen wurden gebaut, das Chassis war vom Panzer 68, es wurde aber 18 cm verbreitert, damit der Turm des deutschen Kan Flab Panzers Gepard auf die Wanne aufgesetzt werden konnte. Das Projekt wurde dann aber zu Gunsten des Lenkwaffensystems Rapier abgebrochen. Von den beiden aufgebauten Fahrzeugen steht eines im Panzer Museum in Thun auf dem Freigelände, das andere wurde wahrscheinlich verschrottet.

Einteilung
Nur für Versuche

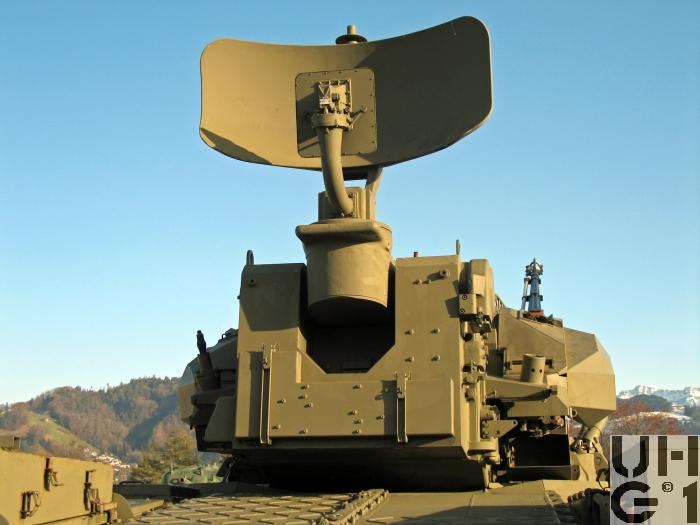

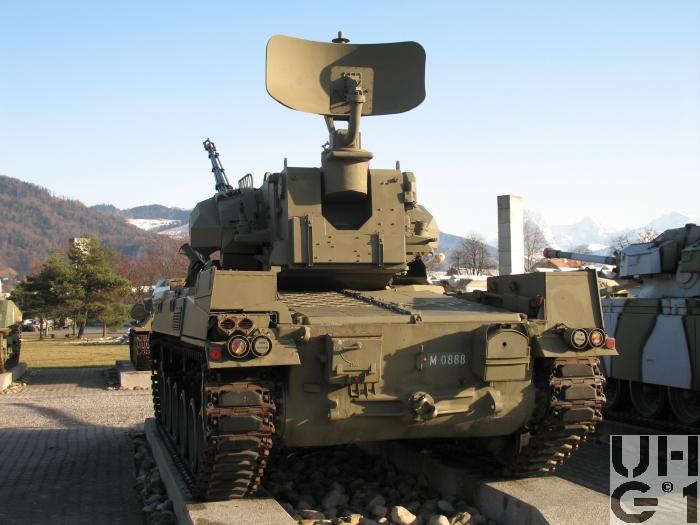

Suchradar
Hersteller Siemens München
Rundsuchradar mit hoher Festzeichenunterdrückung und integriertem Freund-Feind Kenngerät
15 km Reichweite
2,30 bis 2,49 GHz Frequenzbereich

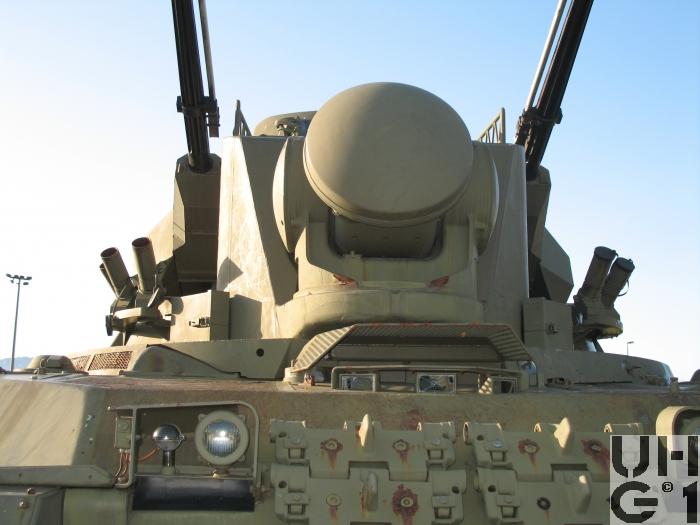

Zielfolgeradar
Hersteller Siemens-Albis Zürich
Automatische Zielverfolgung in Seite, Elevation und Distanz
Hohe Festzeichenunterdrückung
15 km Reichweite
15,5 bis 17,5 GHz Frequenzbereich
