G Pz 63 M-113 A1

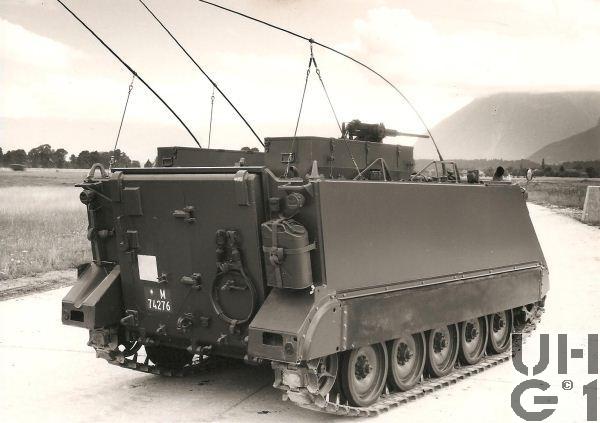

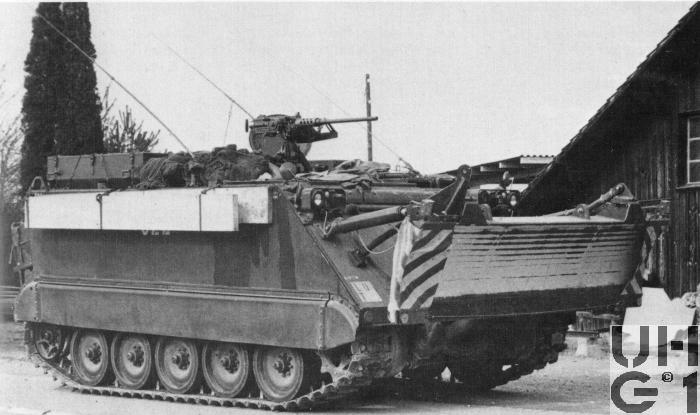

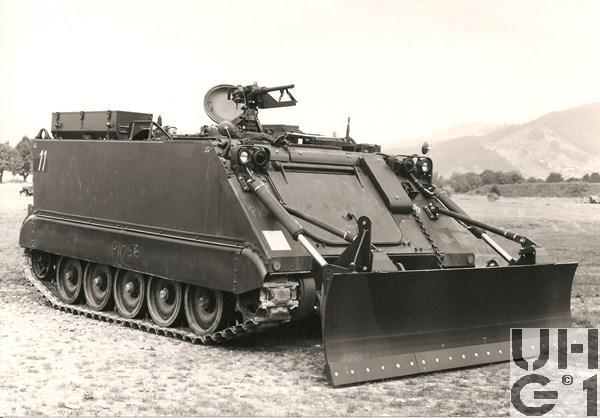

G Pz 63 M-113 A1, Bild K+W Thun G Pz 63 M-113 A1, Bild unbekannt G Pz 63 M-113 A1, Bild K+W Thun G Pz 63 M-113 A1, Bild K+W Thun G Pz 63 M-113 A1, Bild K+W Thun



Allgemein
HerstellerFMC Corp. San José, California, USA
HerstellungslandUSA
HerstellungsjahrBeschaffung über RP 63 (1. Serie)
Beschaffung über RP 68 (2. Serie)
Im TruppeneinsatzAb 1964
M+ NummerM+73700 bis M+73705 (1. Serie) 6 Fahrzeuge
M+73837 bis M+73854 (1. Serie) 18 Fahrzeuge
M+73951 bis M+73968 (1. Serie) 18 Fahrzeuge
M+74029 bis M+74046 (1. Serie) 18 Fahrzeuge
M+74658 bis M+74717 (2. Serie) 60 Fahrzeuge
Anzahl Fahrzeuge120 Fahrzeuge
KategorieSchützenpanzer
Besatzung9 Personen
1 Kommandant
1 Fahrer
1 Gefechtsordonanz
6 Pioniere
Gewicht12300 kg Gefechtsgewicht
11100 kg Leergewicht
1200 kg Nutzlast
6600 kg Anhängelast
Leistungsgewicht18,63 PS/t
13,70 kW/t
Länge5800 mm Dozer Blatt gerade, abgesenkt
5800 mm Dozer Blatt gerade, angehoben
7100 mm Dozer Blatt schräg, abgesenkt
6900 mm Dozer Blatt schräg, angehoben
Breite2950 mm Dozer Blatt gerade
2610 mm Dozer Blatt schräg
Höhe3700 mm Fahrzeug über Antennen (abgespannt)
2500 mm Fahrzeug über Maschinengewehr
1850 mm Fahrzeug über Wanne
BodendruckGelände 0,58 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2760 mm
6900 mm Radiuslenkung
3800 mm Ortslenkung
Überschreitfähigkeit1680 mm
600 mm Kletterfähigkeit
60% Steigfähigkeit
30% Querneigung
Watfähigkeit1100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände65,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt360 Liter Diesel
1 Tank zu 360 Liter
Hinten links im Mannschaftsraum
70 - 80 Liter / 100 km Verbrauch
490 km Fahrbereich
FederungDie Fahrzeugfederung besteht pro Seite aus
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
RaupenartStahlkette (Scharnierkette) mit Gummipolster
Elektrische Spannung24 Volt
2 Batterien à 12 Volt 120 Ah
Minus Pol an Masse
Hinten rechts im Kampfraum
Panzerung12 bis 44 mm
Funkgerät1 Sender-Empfänger SE-412 (SE A)
1 Bordverstärker (BV)
4 Bedienungsgeräte / Monitore (BG)
4 Sprechgarnituren
1 Feldtelefon 50, Typ A
3 Antennen


Hauptmotor
HerstellerGeneral Motors, Detroit, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
2 Nockenwellen
Antrieb über Stirnräder
Mechanisches Roots-Gebläse
Pro Zylinder
1 Einspritzeinheit
4 Auslassventile
3 Stösselstangen
3 Kipphebel
Die mittlere Stösselstange betätigt die Einspritzeinheit, die beiden andern betätigen je 2 Auslassventile
Leistung204 PS / 143 kW bei 2800 U/min
Drehmoment598,4 Nm bei 1450 U/min
Bohrung98,42 mm
Hub114,3 mm
Hubraum5220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
140 kg Gewicht

Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
77 kg Gewicht

Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
240 kg Gewicht

Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
HauptwaffeNur Maschinengewehr
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Verschiedene
Ursprünglich Browning TM9-1225
Später Ramo, Maremont (USA), FN Herstal (B)
Das Mg 64 ist eine automatische Waffe. Es ist mit einem luftgekühlten Rückstosslader mit Blochverschluss und Keilverriegelung ausgestattet.
Die Abzugvorrichtung ermöglicht das Schiessen im Einzel- und Seriefeuer.
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss. Sie wird aus einem Metall-Gurtenkistchen zugeführt

Technische Daten
12,7 mm Kaliber
8 Anzahl Züge
450-500 Schuss/min Schusskadenz
890 m/sek Anfangsgeschwindigkeit
3560 kg/cm² Gasdruck
6800 m Max. Schussweite
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Zu jedem Mg gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt

Munition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 77 Lsp gegurtet
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
HauptwaffeNur Maschinengewehr
Maschinengewehr
LyranKeiner
NebelwerferKeine
BemerkungenDozer Ausrüstung

Dozer-Blatt
Fabrikat: FMC, Leichtmetall-Kastenkonstruktion
Breite: 2950 mm
Höhe: 770 mm
Weg: +800 mm / -150 mm

Hydraulikpumpe
Fabrikat: Dennison Div Abex Corp
Modell: TIC-017-21
Prinzip: Flügelpumpe
Leistung: 60 l/min, 105 atü bei 1200 U/min

Hydrauliktank
Inhalt: 45 Liter

Hydraulik-Filter
Fabrikat: Gresen Mfg Corp
Modell: SPK-4
Druckbegrenzung: 105 kg/cm²

Hydraulik-Zylinder
Fabrikat: Remco Hydr Inc
Modell: 100412
Typ: Doppelwirkend
