Geschütze > Haubitzen > 10,5 cm Haubitze 1942 L22
10,5 cm Haubitze 1942 L22
Allgemeines | |
|---|---|
| Militärische Bezeichnung | 10,5 cm Hb 42 L22 |
| Hersteller | K+W Thun Schweiz |
| Lizenz | Basislizenz Bofors Schweden |
| Eingeteilt | Haubitzregimenter: Haubitzabteilungen, Geschützbatterien Artillerieregimenter: Haubitzabteilungen, Geschützbatterien |
| Eingeführt | 1945 |
| Ausgemustert | 1995 |
| Anzahl Geschütze | 135 |
Abmessungen | |
| Länge Fahrbereit | 6'250 mm |
| Länge Feuerbereit | 5'450 mm |
| Breite | 1'880 mm Fahrbereit 3'680 mm Feuerbereit |
| Höhe | 1'870 mm Fahrbereit 1'570 mm Feuerbereit |
| Feuerhöhe | 1'070 mm |
| Spurweite | 1'535 mm |
Kanone | |
| Kaliber | 105 mm |
| Rohrlänge | 2'310 mm (22 Kaliber) |
| Anzahl Züge | 32 |
| Drall | Konstanter Rechtsdrall |
| Mündung | Mündungsbremse |
| Kühlung | Luft |
| Verschlusssystem | Keilverschluss mit Schubkurbel |
| Vorlauf | Hydropneumatisch |
| Rücklauf | 1'000 mm bis 1'200 mm |
| Abzug | Abzughebel mit Abzugriemen |
Munition | |
| Übungsmunition | Geschosse U-G: Übungsgranaten, 15 kg U-Pz-G. Übungspanzergranaten, 8,60 kg 10,5 cm Kan u Hb EUG oZ Zünder Wie bei Kampfmunition Hülsen und Ladungen Wie bei Kampfmunition Manipuliermunition Geschosse 10,5 cm Kan u Hb Manip G oZ Zünder Manip MZZ 47 Manip MVZ 46 Manip T Kopf MZZ 47 Hülsen und Ladungen 10,5 cm Hb Manip Hü mit Manip Ldg 1 - 5 Einsatzlauf 20 mm UG 57 Lsp |
| Kampfmunition | Geschosse St-G. Stahlgranaten, 15 kg R-G. Rauchgranaten, 15 kg HPz-G. Hohlpanzergranaten, 13,4 kg KPz-G. Kern-Panzergranaten, 8,60 kg 10,5 cm Kan u Hb St G oZ 14,5 kg 10,5 cm Kan u Hb RBr G oZ 14,5 kg 10,5 cm Kan u Hb Pz Ke G Lsp 1 Ladg 8,7 kg 10,5 cm Kan u Hb Bel G 64 ZZ 14,5 kg Zünder MZZ 44 MZZ 47 MVZ 45 MVZZ 45 BoZ Hülsen und Ladungen 10,5 cm Hb Hülse mit Ldg 1 - 5 |
| Munitionsvorrat | Holzkisten zu 2 Geschossen |
Zubehör | |
| Zubehör | Einsatzlauf Je Geschützbatterie 3 Einsatzläufe in 2 Versorgungskisten 1 Kiste mit 2 Einsatzläufen 1 Kiste mit 1 Einsatzlauf und 1 Putzstock Lichterbalken Der Lichterbalken wird an der Wiege befestigt Er trägt Schluss- und Stopplichter sowie Blinker Geschützblache Mündungskappe Aufsatzüberzug Bodenstücküberzug Tarnausrüstung Pro Geschütz 4 Parkdienstkisten Typ A 2 Parkdienstkisten Typ B 2 Wischerstangen für Stahldrahtwischer mit Futteral aus Leder Pro Batterie 1 Werkzeugkiste 1 Stickstoffkiste 1 Reserveteilekiste 2 Geschützmechanikertaschen 3 Reserve Aufsatzkisten 1 Oel- und Fett Reservekiste In Friedenszeiten: 1 Kiste mit Zwischenlafette für Lmg Pro Stellungsraum Batterie 1 Luftpumpenkiste 1 Reserveteilekiste 1 Stickstoffkiste 1 Werkzeugkiste 2 Geschützmechanikertaschen |
Bemerkungen | |

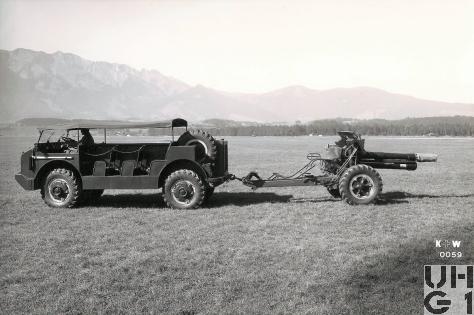

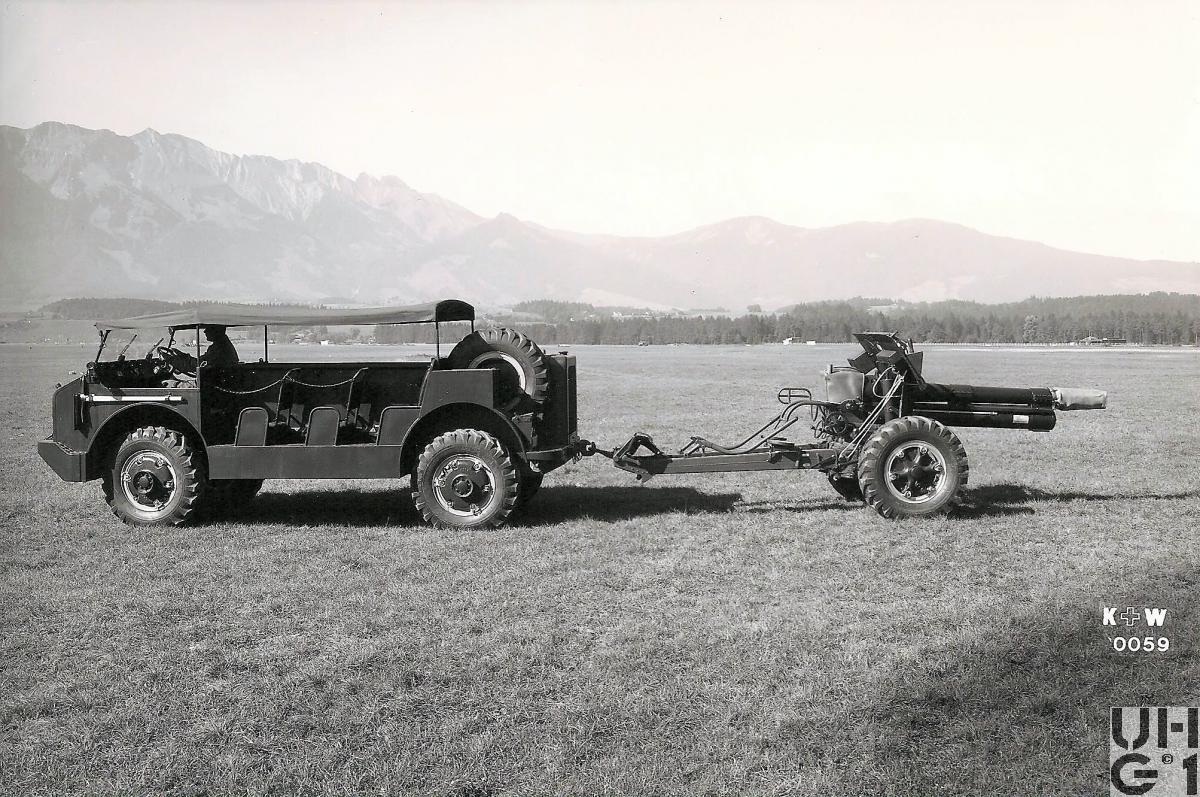

| Bemerkungen | Zugfahrzeug Ford Canada Saurer M4 Modell 46 Saurer M4 Modell 52 Reichweite 11,6 km Bedienung 1 Unteroffizier 6 Kanoniere 1 Geschützführer 1 Richter 1 Lader 1 Munitionswart 1 Zuträger 1 Verschlusswart 1 Tempierer |
