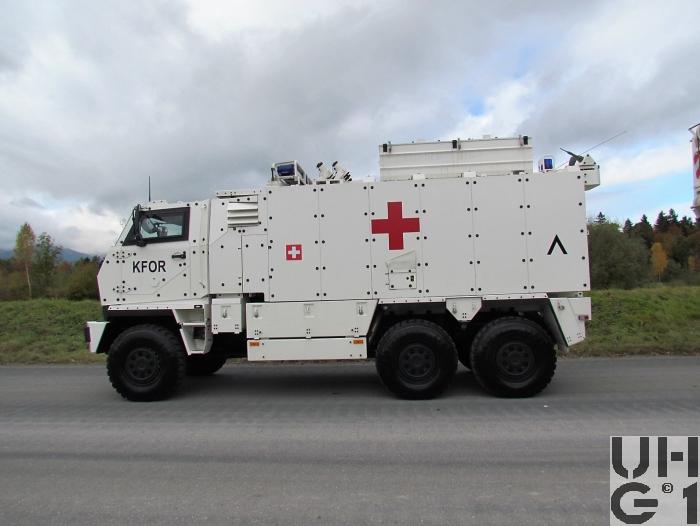

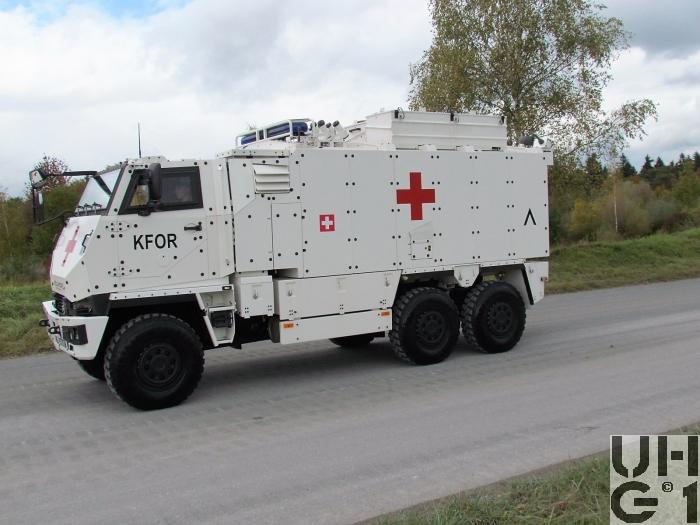

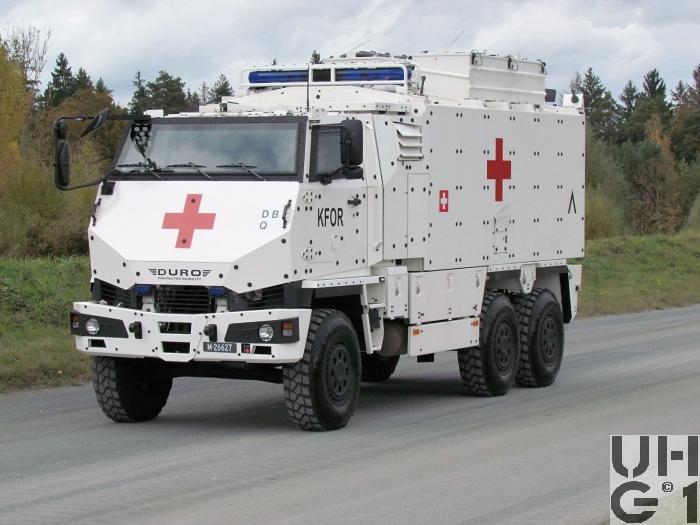

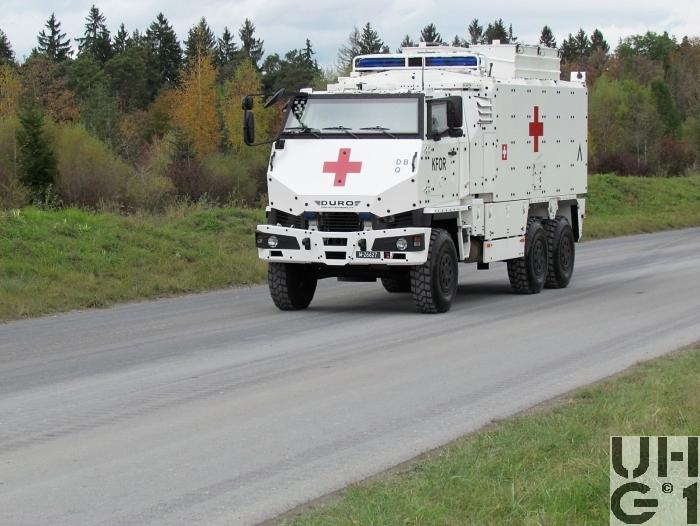

Mowag DURO IIIP, GSANF INT 6x6 GL

Mowag DURO IIIP GSANF INT 6x6 GL Mowag DURO IIIP GSANF INT 6x6 GL Mowag DURO IIIP GSANF INT 6x6 GL Mowag DURO IIIP GSANF INT 6x6 GL Mowag DURO IIIP GSANF INT 6x6 GL


Abmessungen
Länge6'860 mm Fahrzeug
980 mm Ãœberhang vorne
1'310 mm Ãœberhang hinten
43° Böschungswinkel vorne
43° Böschungswinkel hinten
Breite2'220 mm Fahrzeug
1'820 mm Spurweite vorne
1'820 mm Spurweite hinten
Höhe3'390 mm Fahrzeug
400 mm Bodenfreiheit
500 mm Wattiefe
Leergewicht12'750 kg Fahrzeug
Nutzlast1'250 kg Fahrzeug
Gesamtgewicht14'000 kg Fahrzeug
5'400 kg Max. Achslast 1. Achse
4'600 kg Max. Achslast 2. Achse
4'200 kg Max. Achslast 3. Achse
Radstand3'530 mm / 1'200 mm
Wendekreis18'500 mm


Motor
TypCummins
Typ ISB 6,7 CM2150 SN
Zylinder6 Zylinder Reihenmotor
Viertakt
Turbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung107 mm
Hub124 mm
Hubraum6'690 cm³
Verdichtung17,3:1
TreibstoffDiesel
PS/kW250 PS / 184 kW bei 2'500 U/min
Drehmoment950 Nm bei 1'200 bis 1'800 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Allison
Typ 2500 SP
5- Gang Automat
5 Vorwärtsgänge
1 Rückwärtsgang

Verteilergetriebe
Hersteller Mowag
Synchronisiertes 2-Gang Verteilergetriebe mit Torsen Differential
Übersetzung Strassengang: 0,72:1
Übersetzung Geländegang: 1,42:1

Ausgleichsgetriebe 1. bis 3. Achse
Kegelradgetriebe mit integriertem Torsen Differential
Übersetzungsverhältnis 2,15:1

Versatzgetriebe
Einstuffiges 3-Wellen Stirnradgetriebe
Übersetzungsverhältnis 0,92:1

Radantriebe
Schrägstirnradgetriebe
Übersetzungsverhältnis 3,73:1
KupplungDrehmomentwandler und Wandlerüberbrückung
in Gang 2 bis 5
AntriebAllradantrieb permanent
AchsenVorne
De-Dion Starrachse
Längslenker
Querstabilisierung mit Wattgestänge
Federbein
Gummi-Federelement
Bereifung Pirelli PS 22 Pista 335/80 R 20 149 K
Schlauchlose Mehrzweckreifen
Hinten
De-Dion Starrachse
Längslenker
Querstabilisierung mit Wattgestänge
Zwei Schraubenfedern
Ein hydraulischer Teleskopstossdämpfer
Gummifederelemente
Bereifung Pirelli PS 22 Pista 335/80 R 20 149 K
Schlauchlose Mehrzweckreifen


Bremsen
BetriebsbremseDruckluft-Hydraulische Zweikreis-Bremsanlage
Auf alle Räder wirkend
ABS
Innenbelüftete Bremsscheiben vorne
Innenbelüftete Bremsscheiben hinten
Die Bremsscheiben und Bremszangen sind an den Ausgleichsgetrieben angebracht
FeststellbremseDruckluftbetätigte Federspeicher Feststellbremse
Auf beide Bremsscheiben der 3. Achse und auf die linke Bremsscheibe der 2. Achse wirkend
Sekundär-Feststellbremse
Unterstützt die Feststellbremse durch blockieren der Vorderachse
DauerbremseVerschleislose, druckluftbetätigte Motorbremse


Diverses
Tankinhalt1 Tank zu 180 Liter Diesel
Rechts am Chassisrahmen
1 Tank zu 35 Liter AdBlue
Rechts am Chassisrahmen
Anhängelast18'800 kg vorne und hinten
SeilwindeKeine
Höchstgeschwindigkeit90 km/h Strassengang
55 km/h Geländegang
5 km/h Watgeschwindigkeit
Elektrische Anlage24 Volt / 230 Volt
Sitzplätze2 Personen vorne
6 Personen hinten
Anzahl Fahrzeuge4 Fahrzeuge
Im TruppeneinsatzBeschaffung über Rüstungsprogramm 2008
Einsatz ab 2015
BemerkungenM+Nummern
M+26625
M+26626
M+26627
M+26628
