Willys Overland CJ-2A, Anlasswagen L gl 4x4

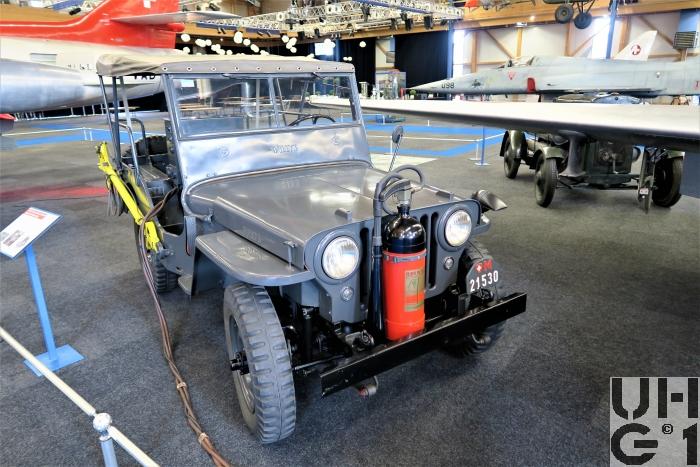

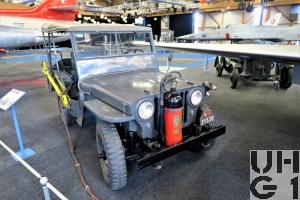

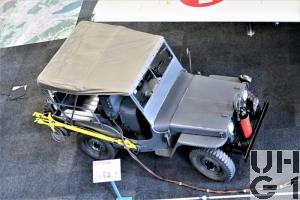

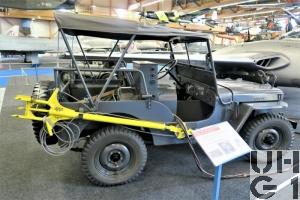

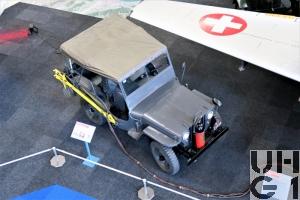

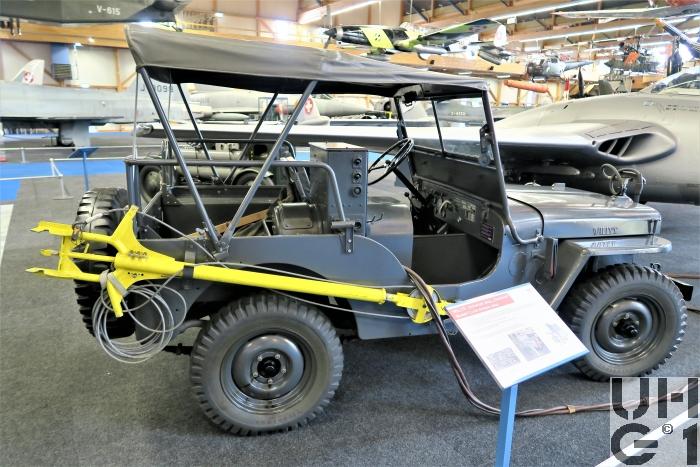

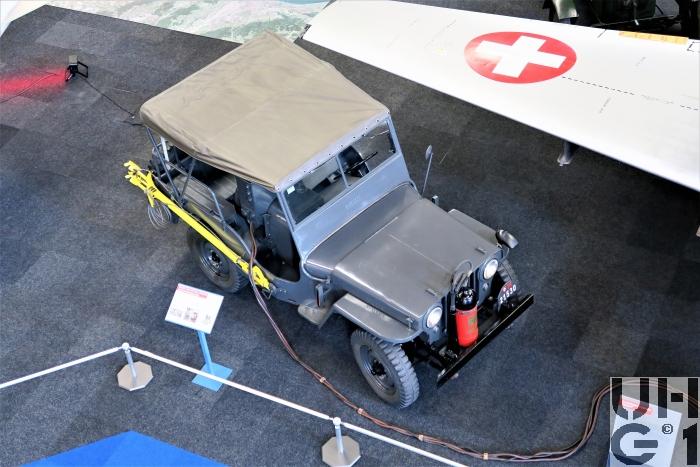

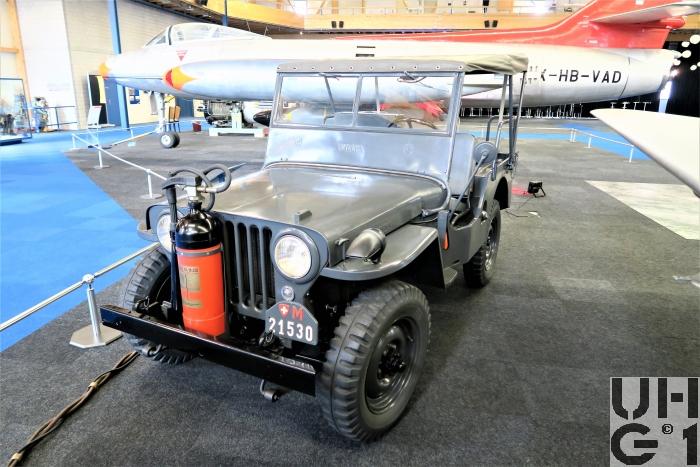

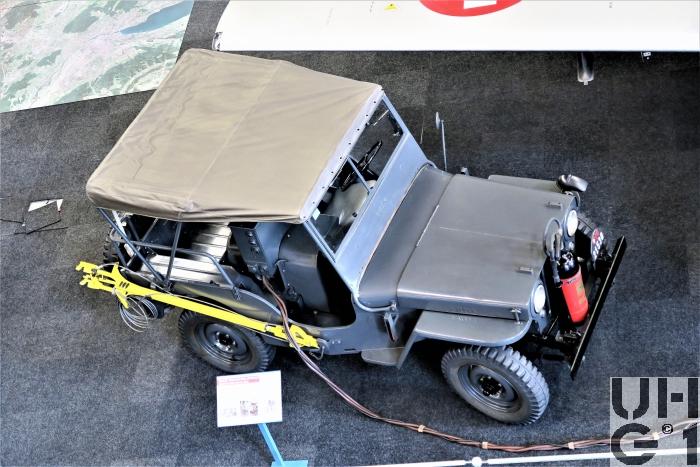

Willys Overland CJ-2A, Anlasswagen L gl 4x4 Willys Overland CJ-2A, Anlasswagen L gl 4x4 Willys Overland CJ-2A, Anlasswagen L gl 4x4 Willys Overland CJ-2A, Anlasswagen L gl 4x4 Willys Overland CJ-2A, Anlasswagen L gl 4x4


Abmessungen
Länge3'450 mm Fahrzeug
900 mm Laderaum
520 mm Ãœberhang vorne
898 mm Ãœberhang hinten
43° Überhangwinkel vorne
38° Überhangwinkel hinten
Breite1'570 mm Fahrzeug
900 mm Laderaum
1'225 mm Spurweite vorne
1'225 mm Spurweite hinten
Höhe1'850 mm Fahrzeug
1'150 mm Laderaum
380 mm Seitenwände
565 mm Zughaken hinten
205 mm Bodenfreiheit
255 mm Bauchfreiheit
Leergewicht1'340 kg Fahrzeug
Nutzlast319 kg Fahrzeug
Gesamtgewicht1'659 kg Fahrzeug
640 kg Max. Achslast vorne
910 kg Max. Achslast hinten
Radstand2'032 mm
Wendekreis11'200 mm bei Hinterradantrieb
11'800 mm bei Allradantrieb


Motor
Typ Willys
Typ 4-134 L-Head (463)
Zylinder4 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Carter
Typ 539 S
Fallstromvergaser mit Chokeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle betätigt
Bohrung79,374 mm
Hub111,12 mm
Hubraum2'199 cm³
Verdichtung6,48:1
TreibstoffBenzin
PS/kW60 PS / 44,75 kW bei 4'000 U/min
Drehmoment142 Nm bei 2'000 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Warner Gear
Typ T 90 Synchromesch
Mechanisches Zahnrad Wechselgetriebe
2. und 3. Gang synchronisiert
3 Vorwärtsgänge
1 Rückwärtsgang
Bis Chassisnummer 38221: Lenkradschaltung
Ab Chassisnummer 38222: Stockschaltung
Übersetzung
1. Gang 2,79:1
2. Gang 1,55:1
3. Gang 1,00:1
R. Gang 3,78:1

Verteilergetriebe
Hersteller Spicer
Typ 18
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang
Vorderradantrieb ausschaltbar
Untersetzung
1,00:1 Strassengang
2,43:1 Geländegang

Bedienung der Schaltung
1 Schalthebel für Hauptgetriebe
1 Schalthebel für Strassen- und Geländegang
1 Schalthebel für Vorderradantrieb
KupplungEinlamellen Trockenkupplung
Druckplatte Auburn
Kupplungsscheibe Borg und Beck mit 21,59 cm Durchmesser
Mechanisch mit Seilzug betätigt
AntriebStrassengang wahlweise Hinterrad- oder Allradantrieb
Geländegang ist Allradantrieb
AchsenVorne
Hersteller Spicer
Typ 25
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,38:1
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Bereifung 6.00 - 16, 6 Ply
Einfachbereifung
Hinten
Hersteller Spicer
Typ 23-2 bis Chassisnummer 13453
Hersteller Spicer
Typ 41-2 ab Chassisnummer 13454
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,38:1
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Bereifung 6.00 - 16, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch über Seilzug und Gestänge auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 39,75 Liter Benzin
Unter dem Fahrersitz
Anhängelast1'450 kg
SeilwindeKeine
Höchstgeschwindigkeit96 km/h
14 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie à  6 Volt 100 Ah
Minus Pol an Masse
Vorne rechts unter der Motorhaube
Anlasser durch Fussschalter betätigt
Sitzplätze2+1 Personen
Anzahl Fahrzeuge4 Fahrzeuge
Im Truppeneinsatz1946 bis 1979
BemerkungenEinsatz
Auf Flugplätzen als Anlassfahrzeug für die Flugzeuge
DH-100 Vampire, DH-115 Vampire Trainer
Als Aussenbordstromquelle für die Flugzeuge
DH-100 Vampire, DH-115 Vampire Trainer, DH-112 Venom, Hunter Mk 58
Als Stromquelle für die Speisung von Kontrollgeräten
Zum schleppen von Flugzeugen
Als allgemeines Transportmittel
Gleichstromgenerator BBC Typ CNJD
