Abmessungen | |
| Länge | 8100 mm |
| Breite | 2300 mm |
| Höhe | 2970 mm |
| Leergewicht | 9200 kg |

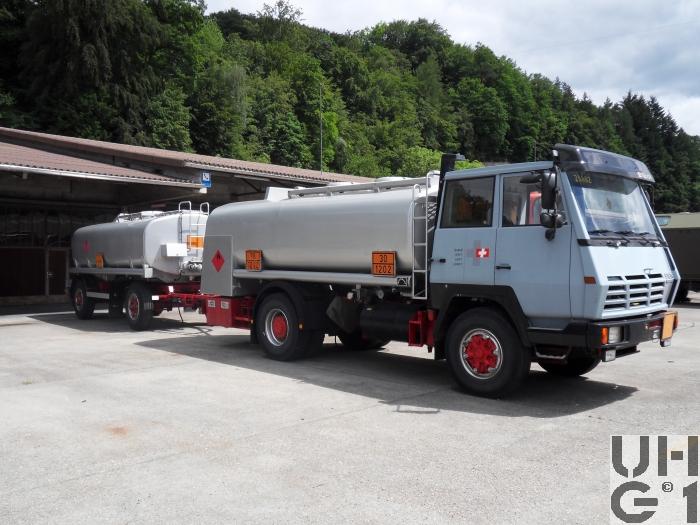

| Nutzlast | 8800 kg, 2 Kammern zu je 5000 Liter Fassungsvermögen |
| Gesamtgewicht | 18000 kg, Gesamtzuggewicht 28000 kg, 22500 Liter Fassungsvermögen ganzer Zug |
| Radstand | 3800 mm |
| Wendekreis | 15900 mm |
Motor | |

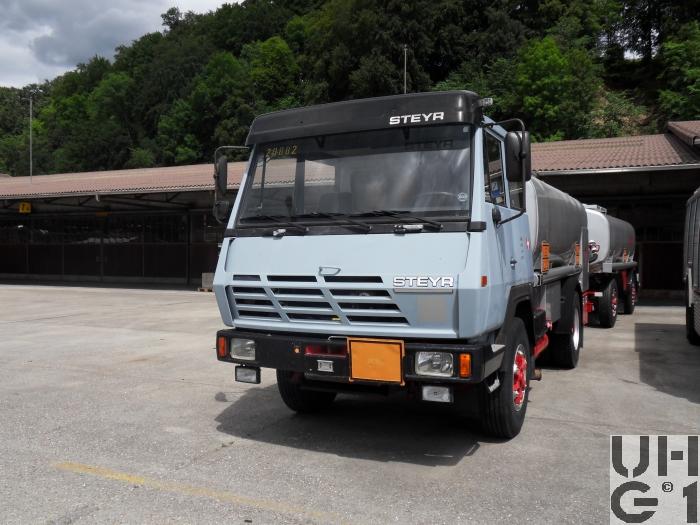

| Typ | Steyr, Typ WD 615.44 |
| Zylinder | 6 Zylinder Reihenmotor, Viertakt, Abgasturbolader |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder |
| Bohrung | 126 mm |
| Hub | 130 mm |
| Hubraum | 9720 cm³ |
| Verdichtung | 15,0:1 |
| Treibstoff | Diesel |
| PS/kW | 314 PS / 231 kW bei 2200 U/min |
| Max. Drehmoment | 1250 Nm bei 1500 - 1600 U/min |
Kraftübertragung | |
| Getriebe | ZF Typ Ecosplit 16 Vorwärtsgänge 2 Rückwärtsgänge |
| Kupplung | Einscheiben Trockenkupplung |
| Antrieb | Hinterachse |
| Achsen | Vorne und hinten Starrachsen |
Bremsen | |
| Betriebsbremse | Hydraulische Zweikreis Bremsanlage mit Druckluftunterstützung |
| Feststellbremse | Federspeicher auf Hinterachse wirkend |
| Dauerbremse | Auspuffstaudruckbremse |
Diverses | |
| Tankinhalt | 1 Tank zu 185 Liter, rechts am Rahmen hinter der Führerkabine |
| Anhängelast | 20000 kg |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 80 km/h |
| Elektrische Anlage | 24 Volt |
| Sitzplätze | 2 Mann |
| Anzahl Fahrzeuge | 20 Stück |
| Im Truppeneinsatz | Ab 1994 |

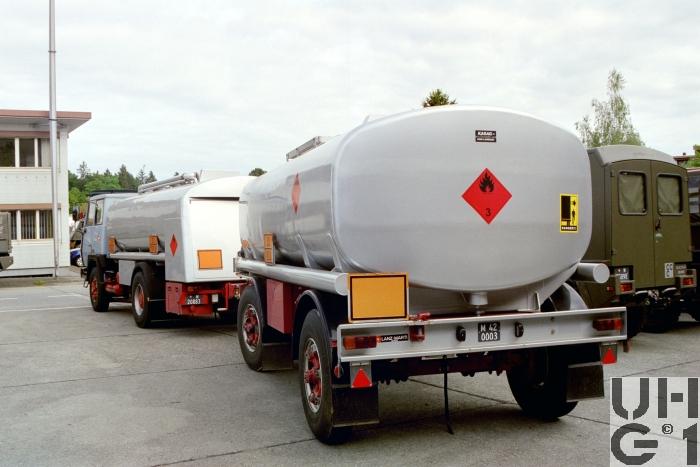

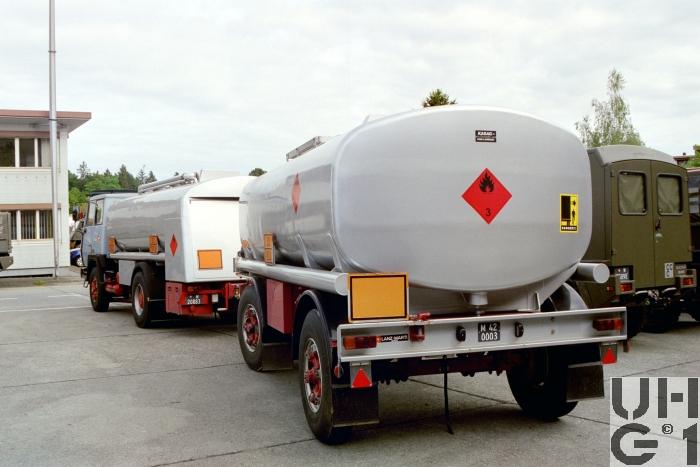

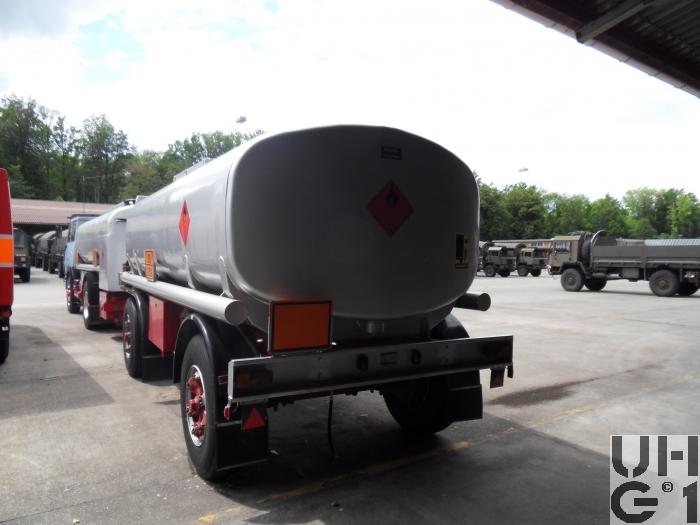

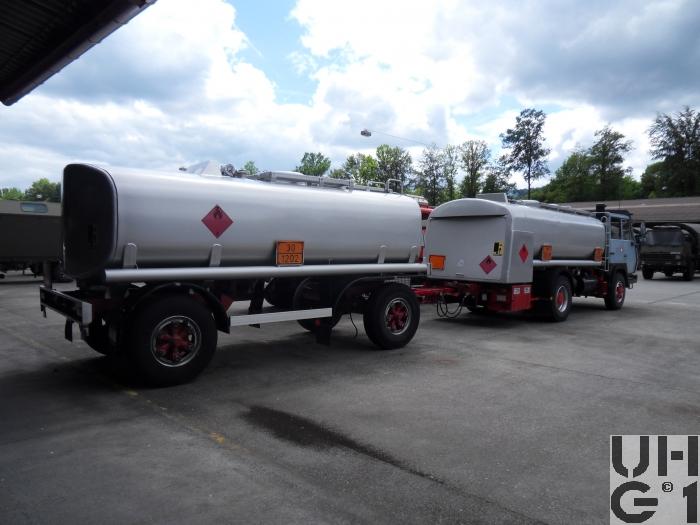

| Bemerkungen | Zugfahrzeug: Hersteller Aufbau: Wartmann AG Oberbipp Anhänger: Hersteller Chassis: Lanz+Marti Sursee Hersteller Aufbau: KASAG Flückiger AG Langnau Typ: TSG 12 / 1994 Länge: 7350 mm Breite: 2300 mm Höhe: 2830 mm Leergewicht: 2900 kg Nutzlast: 9100 kg, 12500 Liter Gesamtgewicht: 12000 kg |
