Abmessungen | |
| Länge | 4750 mm |
| Breite | 2020 mm ohne Antennen, 2300 mm mit Antennen |
| Höhe | 2500 mm ohne Antennen, 3700 mm mit Antennen |
| Leergewicht | 3200 kg |
| Nutzlast | 1400 kg |
| Gesamtgewicht | 4600 kg |
| Radstand | 2600 mm |
| Wendekreis | 13700 mm bei Hinterradantrieb,14350 mm bei Allradantrieb |
Motor | |
| Typ | Bis Ch. Nr. 2462: Dodge, Typ T 137 (L-Kopf) / ab Ch. Nr. 2463: R6WM3 |
| Zylinder | 6 Zylinder Reihenmotor |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder, stehende Ventile von seitlicher Nockenwelle gesteuert |
| Bohrung | 82,550 mm |
| Hub | 117,50 mm |
| Hubraum | 3770 cm³ |
| Verdichtung | 7,25:1 |
| Treibstoff | Benzin |
| PS/kW | Bis Ch. Nr. 2462: 103 PS / 75,75 kW (SAE) bei 3600 U/min, ab Ch. Nr. 2463: 113 PS / 83,11 kW (SAE) bei 3600 U/min |
| Max. Drehmoment | Bis Ch. Nr. 2462: 256 Nm bei 1200 U/min / ab Ch. Nr. 2463: 274 Nm bei 1600 U/min |
Kraftübertragung | |
| Getriebe | Mechanisches Schubrad Wechselgetriebe, ab Ch. Nr. 1912 sind 3. und 4. Gang synchronisiert, 4 Vorwärtsgänge, 1 Rückwärtsgang, Stockschaltung. Verteilergetriebe: Mowag, mechanisches Reduktions- und Verteilergetriebe mit 2 Schaltstufen für Strassen- und Geländegang, Vorderradantrieb ausschaltbar. Bedienung der Schaltung: Schalthebel Weiss: Für Hauptgetriebe, Schalthebel Rot: Für Strassen- und Geländegang, Schalthebel Grün: Für Vorderradantrieb |
| Kupplung | Borg + Beck, Typ 12472 / 1433, Einscheiben Trockenkupplung, mechanisch über Gestänge betätigt |
| Antrieb | Hinterradantrieb, Vorderradantrieb mechanisch zuschaltbar |
| Achsen | Vorne und hinten Starrachsen mit einfacher Rücksetzung, Hypoid Verzahnung |
Bremsen | |
| Betriebsbremse | Hydraulische Trommelbremsen auf alle Räder wirkend |
| Feststellbremse | Hinterradantrieb, Vorderradantrieb mechanisch zuschaltbar |
| Dauerbremse | Keine |
Diverses | |
| Tankinhalt | 1 Tank zu 110 Liter, links unter Aufbau |
| Anhängelast | 2800 kg |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 80 km/h |
| Elektrische Anlage | Bis Ch. Nr. 2462: 12 Volt, 2 Batterien 6 Volt 150 Ah, ab Ch. Nr. 2463: 12 Volt, 2 Batterien 6 Volt 168 Ah, in der Kabine unter dem Beifahrersitz |
| Sitzplätze | 2 Mann in der Führerkabine, 3 Mann im Funkraum |
| Anzahl Fahrzeuge | 363 Stück |
| Im Truppeneinsatz | Ab 1959 / 72 |

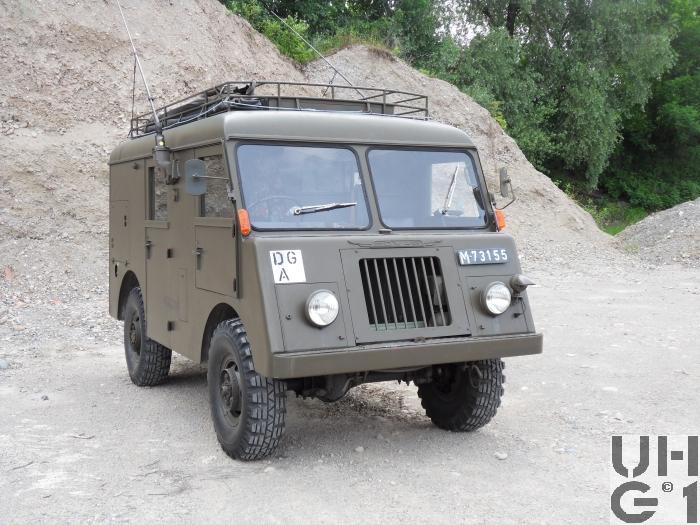

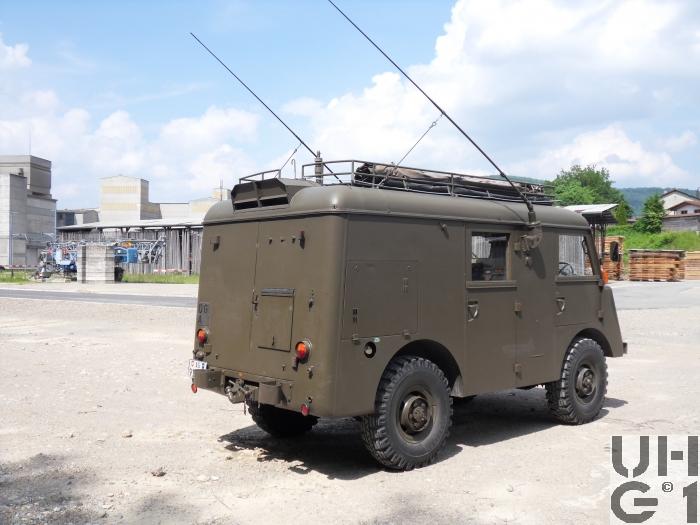

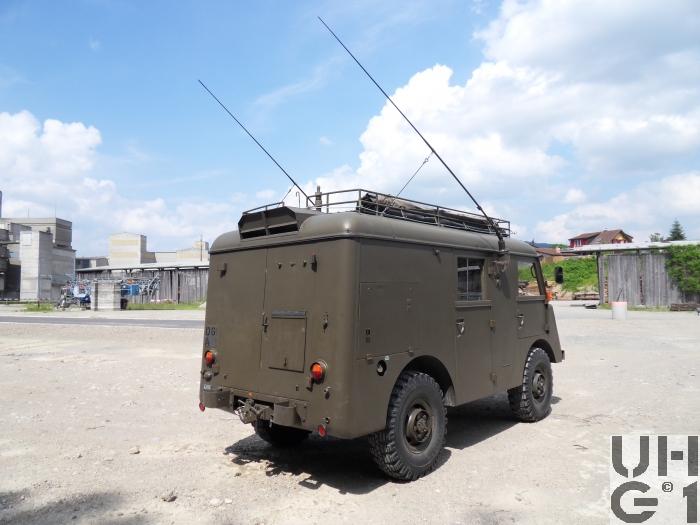

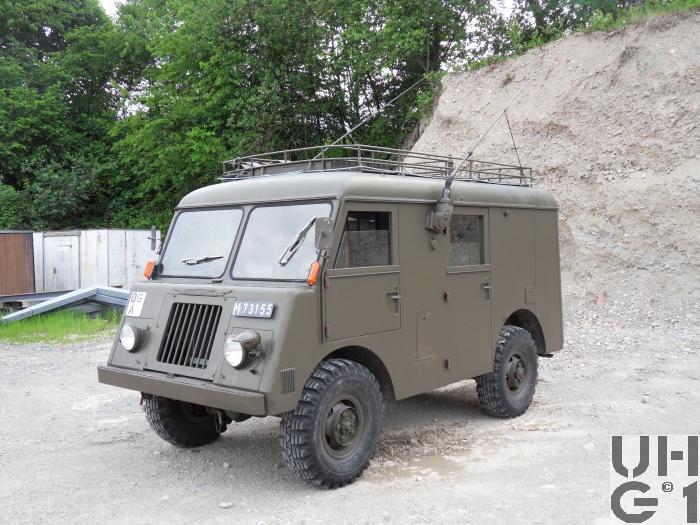

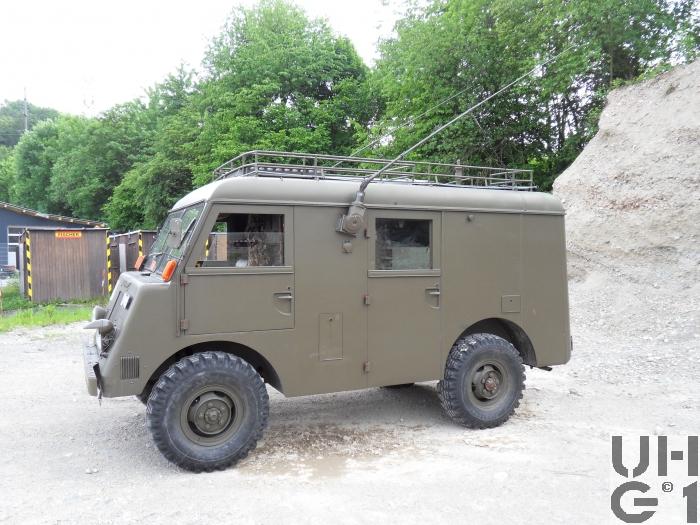

| Bemerkungen | Das Fahrzeug wird für die taktische Führung sowie für technische Verbindungen und Dienstverbindungen im Übermittlungssystem der Division eingesetzt. Das Fahrzeug ist in eine Fahrerkabine, einen Betriebs- und einen Geräteraum unterteilt. Der Betriebsraum ist mit einer Standheizung ausgerüstet.
Grundausrüstung: 2 Sender Empfäger SE-412/SE-A/SE-C 1 Zusatzempfänger E-412/ZE-B 1 Fernsprechausrüstung FBA-227/412 2 Fernantennen FA-412 1 Fernantenne FA-227/E-412 1 Benzinelektrisches Aggregat MAG 1200 W 12/24 Volt |
