Entpannungspanzer 65, Entp Pz 65

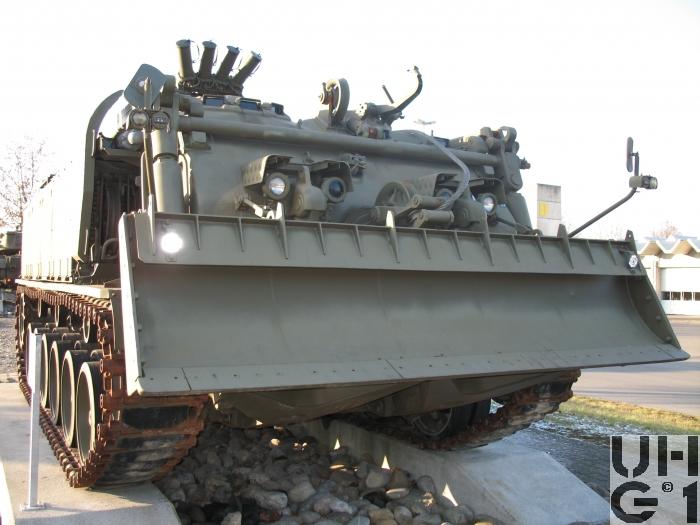

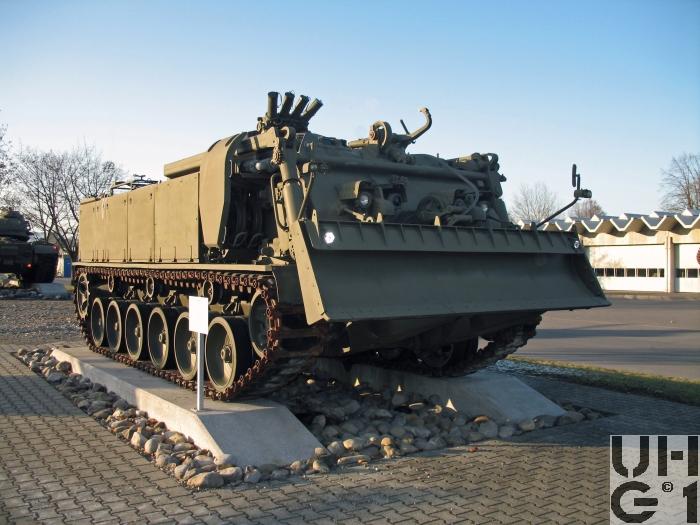

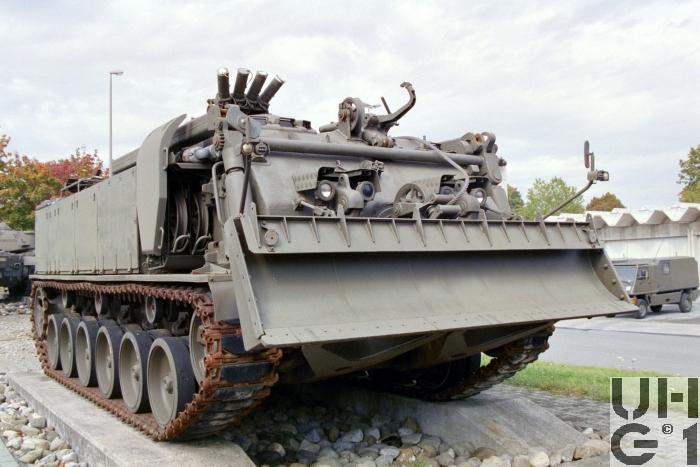

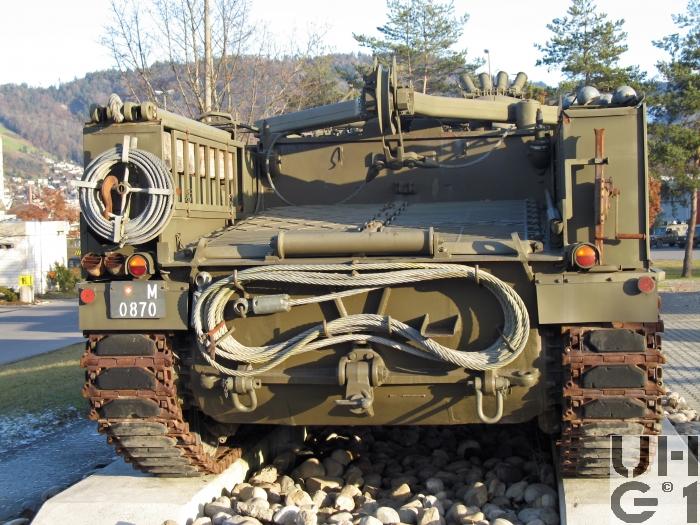

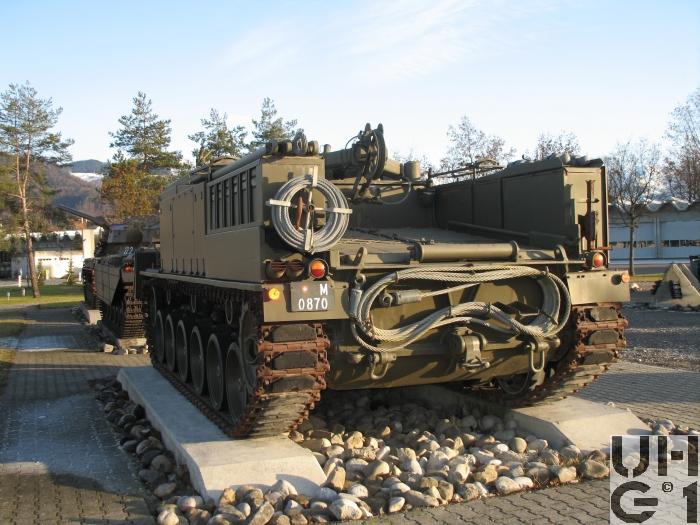

Entpannungspanzer 65, Entp Pz 65 Entpannungspanzer 65, Entp Pz 65 Entpannungspanzer 65, Entp Pz 65 Entpannungspanzer 65, Entp Pz 65 Entpannungspanzer 65, Entp Pz 65


Allgemein
HerstellerEidgenössische Konstruktionswerkstätte Thun (K+W)
HerstellungslandSchweiz
HerstellungsjahrBeschaffung
Serie 1 durch Bundesbeschluss vom 16.03.1961
Serie 2 durch Bundesbeschluss vom 25.06.1968
Serie 3 durch Bundesbeschluss vom 23.09.1975
Serie 4 durch Bundesbeschluss vom 18.09.1978
Serie 5 durch Bundesbeschluss vom 25.09.1979
Im Truppeneinsatz1972 bis 1994
M+ NummerSerie 1 15 Fahrzeuge M+78631 bis M+78645
Serie 2 19 Fahrzeuge M+78646 bis M+78664
Serie 3 16 Fahrzeuge M+78665 bis M+78680
Serie 4 6 Fahrzeuge M+78681 bis M+78686
Serie 5 13 Fahrzeuge M+78687 bis M+78699
Anzahl Fahrzeuge69 Fahrzeuge
KategorieUnterstützungsfahrzeug
Besatzung5 Personen
1 Kommandant im Mannschaftsraum hinten links
1 Fahrer im Mannschaftsraum vorne rechts
1 Beobachter im Mannschaftsraum hinten rechts
2 Panzermechaniker im Mannschaftsraum vorne links
Gewicht38'000 kg Fahrzeug
5'200 kg Antriebsgruppe gefüllt
2'500 kg Fahr- und Lenkgetriebe
1'650 kg Hauptmotor
698 kg Hilfsgruppe gefüllt
650 kg Hilfsgruppe leer
530 kg Seitenantrieb
432 kg Raupenspannvorrichtung
270 kg Raupenspannrad mit Spannradwelle
218 kg Antriebsrad
198 kg Hilfsgetriebe
185 kg Hilfsmotor
183 kg Schwingarm
154 kg Laufrad mit Nabe
54 kg Laufrad
42 kg Raupenspannrad
28 kg Tragrolle
8 kg Federanschlag
Leistungsgewicht17,36 PS/t
12,76 kW/t
Länge7'600 mm Fahrzeug mit Dozerblatt
6'750 mm Wanne ohne Anbauten
Breite3'150 mm Fahrzeug mit Dozerblatt
3'140 mm Fahrzeug ohne Dozerblatt
2'560 mm Wanne ohne Anbauten
3'110 mm Fahrzeug über Raupen aussen
2'070 mm Fahrzeug über Raupen innen
2'590 mm Spurweite
Höhe6'290 mm Fahrzeug mit aufgestellter Krananlage
3'700 mm Fahrzeug mit Antennen montiert und abgespannt
3'250 mm Fahrzeug über Maschinengewehr
2'970 mm Fahrzeug über Nebelwerfer
2'450 mm Fahrzeug über Krananlage
2'150 mm Fahrzeug über Seitenkästen
1'890 mm Fahrzeug über Wanne
1'650 mm Fahrzeug über Chassis
750 mm Achse Antriebsrad hinten
750 mm Achse Spannrad vorne
BodendruckGelände 0,83 kg/cm²
Strasse 12,8 kg/cm²
Bodenfreiheit450 mm
Spurlänge4'230 mm
Überschreitfähigkeit2'600 mm
750 mm Kletterfähigkeit
30,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite520 mm
Geschwindigkeit Strasse52,70 km/h vorwärts
51,81 km/h rückwärts
1. Gang 4,070 km/h
2. Gang 6,700 km/h
3. Gang 11,22 km/h
4. Gang 19,07 km/h
5. Gang 31,40 km/h
6. Gang 52,70 km/h
1. R-Gang 4,030 km/h
2. R-Gang 6,640 km/h
3. R-Gang 11,10 km/h
4. R-Gang 18,95 km/h
5. R-Gang 31,09 km/h
6. R-Gang 51,81 km/h
Geschwindigkeit Gelände30 km/h
Tankinhalt905 Liter Diesel
395 Liter Treibstoffbehälter links in der Wanne
475 Liter Treibstoffbehälter rechts in der Wanne
35 Liter Treibstoffausgleichsbehälter rechts vorne im Motorraum
250 bis 300 Liter / 100 km Verbrauch Strasse
100 bis 150 Liter / Stunde Verbrauch Gelände
80 bis 100 Liter / Stunden Verbrauch Windenarbeit
350 km Reichweite Strasse
6 bis 9 Stunden Reichweite Gelände
9 bis 11 Stunden Reichweite Windenarbeit
FahrwerkPro Seite
1 Spannrad mit Spannvorrichtung vorne
6 Schwingarme mit Federpaket und hydraulischem Dämpfer
6 Doppellaufräder
3 Doppeltragrollen
6 Endanschläge zu Schwingarm Nr. 1 bis Nr. 6
1 Seitenantrieb hinten
1 Verbinderraupe
RaupenartVerbinderraupe mit auswechselbaren Gummikissen
83 Raupenglieder pro Seite im Neuzustand
6 Raupenglieder Reserve
1'860 kg Gewicht Raupe
22 kg Gewicht Raupenglied
13'950 mm Länge Raupe
Elektrische Spannung24 Volt
4 Batterien à  6 Volt 168 Ah
In Serie geschaltet
Minus Pol an Masse
Im Windenraum hinten links
PanzerungMax. 80 mm
Ãœbermittlungsmittel1 Funkstation SE-412 A/C
1 Sender-Empfänger A
1 Sender-Empfänger C
1 Bordverstärker BV AM-1780
1 Lautsprecherverstärker LV-68 mit Lautsprecher
4 Bedienungsgeräte (BG) C-2298
1 Bedienungsgerät (BG) C-2297
1 Aussenbordtelefongerät (ATG) C-2296 mit Mikrotelefon
5 Sprechgarnituren
2 Antennen 2-teilig
2 Abspannseile
1 Anschlusskasten
1 Kabelrolle mit 20 m HF Kabel
1 Mikrophonverstärkerdose


Hauptmotor
HerstellerMTU / MB
TypMB 837 Ba-500
Anzahl Zylinder8 Zylinder V 90°
Viertakt
Vorkammerverfahren mit mechanischer Aufladung
4 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwellen über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwellen über Steuerräder
Trockensumpf-Druckumlaufschmierung
Leistung660 PS / 485,4 kW bei 2'200 U/min
Drehmoment224,94 mkg / 2'206 Nm bei 1'750 U/min
Bohrung165 mm
Hub175 mm
Hubraum29'900 cm³
TreibstoffDiesel
AntriebslageHinten


Hilfsmotor
HerstellerMercedes Benz
TypOM 636 VI E
Anzahl Zylinder4 Zylinder Reihenmotor
Viertakt
Vorkammerverfahren
2 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Antrieb der Nockenwelle über Steuerräder
Druckumlaufschmierung
Leistung38 PS / 27,94 kW bei 2'800 U/min
10,50 mkg / 103 Nm bei 2'000 U/min
Bohrung75 mm
Hub100 mm
Hubraum1'767 cm³
TreibstoffDiesel


Getriebe
TypSLM Winterthur
Fahr- und Lenkgetriebe
Lamellenkupplungsgetriebe
Hydraulisch betätigtes Stufengetriebe mit hydrostatischer Überlagerungslenkung und Bandbremsen
6 Vorwärtsgänge
6 Rückwärtsgänge
Anortlenkung
Übersetzung
1. Gang 7,640:1
2. Gang 4,640:1
3. Gang 2,770:1
4. Gang 1,630:1
5. Gang 0,990:1
6. Gang 0,590:1
1. R-Gang 7,71:1
2. R-Gang 4,68:1
3. R-Gang 2,80:1
4. R-Gang 1,64:1
5. R-Gang 1,00:1
6. R-Gang 0,60:1
Lenkung
Hydrostatische Überlagerungslenkung mit Bandbremsen. Die Lenkung erfolgt von einem Lenkrad aus
Bremsen
Fahrbremssystem mit hydraulischer Betätigung
Feststellbremssystem mit mechanischer Betätigung
Seitenantrieb
An jeder Seite der Wanne hinten aussen
Übersetzung 9,75:1


Bewaffnung
HauptwaffeKeine
Maschinengewehr7,5 mm Panzer Maschinengewehr 1951 / 71, Flab Mg
7,5 mm Pz Mg 51 / 71
Hersteller Eidgenössische Waffenfabrick Bern (W+F)
Entwickler Eidgenössische Waffenfabrick Bern (W+F)
Technische Daten
7,5 mm Kaliber
360° Seitenrichtbereich
- 4° bis + 77° Höhenrichtbereich
1'270 mm Gesamtlänge
563 mm Lauflänge mit Verriegelungsgehäuse
490 mm Weg des Geschossbodens im Lauf
270 mm Drallänge
4 Züge
560 / 1'000 Schuss / Minute Feuergeschwindigkeit
750 m / Sekunde Anfangsgeschwindigkeit
3'200 kg / cm² Max. Gasdruck
16,0 kg Gewicht
2,80 kg Wechsellauf
4,00 kg Wechsellauf mit Etui
1,50 kg 50 Glieder-Gurte
3,00 kg Gurtkiste leer
9,00 kg Gurtkiste gefüllt
Luftgekühlte Automatenwaffe
Rückstosslader mit kurzem Rücklauf
Stützklappenverriegelung
Seriefeuer
Patronenzufuhr über zusammensetzbare Metallgurten zu 50 Gliedern aus Gurtenkisten (Max. 202 Patronen)
Das Maschinengewehr ist auf der Maschinengewehr-Lafette montiert, die wiederum auf dem Maschinengewehr-Drehring der Kommandantenluke gelagert ist
Betätigung mechanisch über Handabzug durch den Kommandanten
Weiterentwicklung des Deutschen Mg 42 durch die Eidgenössische Waffenfabrik Bern zum schweizerischen Mg 51, MG 51 / 71
Das Maschinengewehr 51 wurde ab 1972 umgebaut und mit einer umschaltbaren Kadenz 560 / 1'000 Schuss / Minute versehen und als Maschinengewehr 51 / 71 bezeichnet
Kampfmunition
7,5 mm GP 11, 750 m/s, Gewicht 26,8 gr
7,5 mm Lsp Pat 11, 750 m/s, Gewicht 25,6 gr
Markiermunition
7,5 mm Mark Pat Mg 51, Gewicht 13,8 gr
7,5 mm Gw Mark Pat 58, Gewicht 13,8 gr
7,5 mm Gw Mark Pat 85, Gewicht 14,8 gr
Manipuliermunition
7,5 mm Gw Manip Pat11, Gewicht 35,6 gr
LyranKeiner
Nebelwerfer8 cm Nebelwerfer 1951
8 cm Nbw 51
Hersteller Eidgenössische Waffenfabrick Bern (W+F)
Entwickler Lacroix Frankreich
Technische Daten
80,5 mm Kaliber
345 mm Gesamtlänge
306 mm Rohrlänge
30 - 70 m Wurfweite
35 - 40 Sekunden Brenndauer
4 Nebelwerfer
1 Rampe à  4 Nebelwerfer auf dem Drehkranz der Beobachterluke
Es kann jeder Werfer einzel, oder sämtliche 4 Werfer gezündet werden
Elektrische Schussauslösung durch den Kommandanten an der Rückwand des Instrumentenkasten 1
Kampfmunition
8 cm Nb Pat 51 el Zü, Gewicht 3,70 kg
Manipuliermunition
8 cm Manip Nb Pat 51


Munitionsvorrat
HauptwaffeKeine
Maschinengewehr3'200 Schuss
16 Metall-Koffer à  200 Schuss im Mannschaftsraum
LyranKeine
Nebelwerfer24 Patronen
4 Patronen geladen
20 Patronen im Mannschaftsraum
BemerkungenHauptwinde
3'000 kg Gewicht
460 kg Gewicht Windenseil
120 m Seillänge
29 mm Seil Durchmesser
22'000 kg Seilzugkraft Stufe langsam, volle Trommel
25'000 kg Seilzugkraft Stufe langsam, leere Trommel
11'000 kg Seilzugkraft Stufe schnell,volle Trommel
12'500 kg Seilzugkraft Stufe schnell, leere Trommel
15'000 kg Seilzugkraft Stufe langsam bei Kranbetrieb
7'500 kg Seilzugkraft Stufe schnell bei Kranbetrieb

Hilfswinde
165 kg Gewicht mit Seil und Ölmotor
240 m Seillänge nutzbar
1,8 m / s Seilgeschwindigkeit volle Trommel
1,2 m / s Seilgeschwindigkeit leere Trommel
420 kg Seilzugkraft volle Trommel
620 kg Seilzugkraft leere Trommel

Dozerblatt
3'150 mm Breite
920 mm Grösste Höhe der Schürfkante über Fahrbahn
470 mm Maximale Absenktiefe der Schürfkante unter Fahrbahnebene

Krananlage
4'970 mm Max. Hubhöhe
15'000 kg Max. Kranlast
